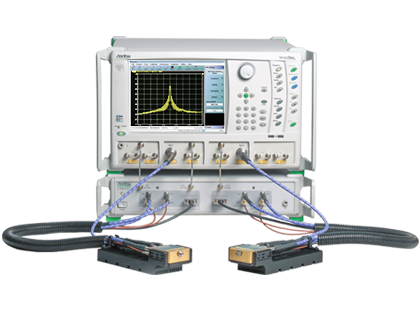

VectorStar Broadband VNA ME7838A

VectorStar Broadband VNA

ME7838A/E/D
VectorStar ME7838x 시리즈 광대역(브로드밴드) VNA는 최대 1.1 THz의 mmWave 대역으로 70kHz ~ 110, 125 및 145GHz까지 사용가능한 가장 넓은 2 포트 단일 주파수 스윕을 제공합니다.
Overview

VectorStar ME7838 Broadband 시리즈 시스템은 업계 최고의 캘리브레이션 안정성으로 소형 mmwave 모듈에서 고성능을 제공합니다. 다른 광대역 시스템은 중요 주파수대에서 음 방향성(negative directivity)으로 원래 성능을 계속 제공하는 반면, ME7838 시리즈는 모든 대역에서 양의 원 방향성(positive raw directivity)을 갖춘 유일한 광대역 시스템입니다. 따라서 캘리브레이션 사이의 시간이 훨씬 길어짐에 따라 캘리브레이션 안정성과 측정 안정성이 향상되므로 측정이 정확해지고 생산성이 개선됩니다.

새로운 ME7838D는 안리쓰 MA25300A mmWave 모듈을 추가하여 고성능 광대역 측정을 새로운 수준으로 높였습니다. MA25300A 모듈은 차세대 도파관 대역을 추가하고 이를 안리쓰에서 개발한 0.8mm 동축 커넥터와 조합하여 단일 스위프 내에서 W 대역의 한계를 넘어서 작동하는 세계 최초의 광대역 VNA를 제공하고 있습니다.

모든 VectorStar ME7838 광대역 시스템은 커플러 대신 브리지를 이용하여 RF VNA 아키텍처를 포함함으로써 (40 kHz까지 작동하는) RF 대역까지 주파수를 확장하여 우수한 다이내믹 레인지로 DC에 가까운(near-DC) 분석을 합니다.

Anritsu의 VectorStar VNA (Vector Network Analyzer)는 AWR의 Microwave Office®AWR Microwave Office Connected - View Full Size
설계 소프트웨어를 데스크탑의 개별 애플리케이션으로 계측기의 표준 기능으로 포함시켜 설계와 측정을 독특하게 결합합니다.

이제 VNA에서 바로 다음과 같은 고주파 IC, PCB, 모듈 설계에 필요한 모든 설계 도구에 액세스 할 수 있습니다.

  • 선형(linear) 회로 시뮬레이터
  • 전자파(EM) 분석 도구
  • 통합 도식 및 레이아웃 제공

고성능 VNA에 고주파 설계 도구를 통합하는 것은 미래의 방식이지만 현재는 Anritsu와 AWR에서만 사용할 수 있습니다.

VectorStar ME7838 Series 광대역 VNA는 1.1 THz까지의 mmWave 대역으로 70 kHz부터 110, 125, 및 145 GHz까지 가장 넓은 단일 주파수 스위프를 제공합니다.

  • ME7838A 또는 E 버전은 145 GHz로 쉽게 업그레이드 가능
  • 모든 버전은 최대 1.1 THz의 대역 밀리미터파 모듈(banded millimeter-wave module)을 포함하도록 구성될 수 있습니다.
  • 업계 최고의 캘리브레이션 및 측정 안정성: 24시간동안 0.1 dB 대 0.6 dB
  • All versions support the 3744x-Rx receiver for noise figure measurements, including the ability to characterize differential noise figure, to 125 GHz
  • 소형, 경량의 mmWave 모듈(0.6 lb 대 7+ lbs 및 1/50부피)은 보다 작은 프로브 스테이션에서 적은 비용으로 설치 가능합니다.

The following are various published works that have utilized the VectorStar vector network analyzer to conduct their measurements. These papers are the property of their authors who have given Anritsu permission to post these.

3D Smith charts scattering parameters frequency-dependent orientation analysis and complex-scalar multi-parameter characterization applied to Peano reconfigurable vanadium dioxide inductors
Mueller, Andrei A. et al; nature.com Scientific Reports, 04 Dec 2019

A novel reconfigurable CMOS compatible Ka band bandstop structure using split-ring resonators and Vadandium Dioxide (VO2) phase change switches
Muller, Anrei A. et al; Infoscience EPFL scientific publications, 22 Aug 2019

Radio-Frequency Characteristics of Ge-Doped Vanadium Dioxide Thin Films with Increased Transition Temperature
Muller, Anrei A. et al; ACS Applied Electronic Materials, 16 Apr 2020

Anritsu has partnered with the following industry-leading companies to provide a variety of proven material measurement capabilities that are compatible with the VectorStar and ShockLine vector network analyzer families.

Material Measurements

Compass Technology Group logo
Compass Technology
Choose from off-the-shelf or custom-designed RF material measurement systems able to measure material properties from 100 MHz to 90 GHz. These solutions include: focused beam, resonant cavity, waveguides, spot probes, free space measurement systems, and more.

Anritsu and Compass Technology Group Material Measurements Solutions
Compass Technology Group VectorStar Integration [video]
KEYCOM Characteristic Technologies logo
Keycom Technologies
Select from a variety of material measurement solutions that leverage various methods including: resonator, frequency change, probe type, co-axial tube and waveguide type S-parameter, free space, capacitance, epsilometery, and more.

Anritsu and Keycom Material Measurement Solution
Swiss to 12 logo
SWISSto12
Providing hardware and software technology capable of measuring: solid samples; soft sample and foam; liquid samples and powder; thin films; dielectric coatings and multilayer materials; alumina plate; and more.

Anritsu and SWISSto12 Material Measurement Solution
Options

Broadband VNA Configurations:

ModelDescription
ME7838A70 kHz to 110 GHz, operational 40 kHz to 125 GHz, Broadband VNA, 1mm coax output
ME7838E70 kHz to 110 GHz, Broadband VNA, 1mm coax output
ME7838D70 kHz to 145 GHz, Broadband VNA, 0.8 mm coax output
