Signalling Tester (Base Station Simulator) MD8475A

Signalling Tester (Base Station Simulator)

MD8475A
이 제품은 생산 중단되었습니다
Overview
  • 멀티모드 지원
    LTE (2x2 MIMO), LTE-Advanced (2CA, 3CA*1), W-CDMA/HSPA/HSPA Evolution/DC-HSDPA, GSM/GPRS/EGPRS, CDMA2000 1X/1xEV-DO Rev. A, TD-SCDMA/TD-HSPA
  • SmartStudio GUI는 테스트 환경 및 기능 테스트의 쉬운 설치를 지원합니다
  • 내장된CSCF 서버 기능은 VoLTE와 같은 GUI 기반의 IMS 서비스 테스트를 지원합니다
    • 내장 CSCF 서버를 사용한 단순한 테스트 모드
    • 불규칙한 테스트 등을 위한 SIP 시퀀스를 작성함으로써 복잡한 테스트 환경을 지원하는 스크립트 모드
  • LTE 기준 thruoughput 최대 300 Mbps (다운링크) 및 50 Mbps (업링크)
  • DC-HSDPA 43.2 Mbps 지원
  • Inter-RAT, Cell Reselection, Redirection, Handover, CSFB 등을 포함하는 2-cell 테스트 환경을 한대 지원
  • LTE/W-CDMA부터 WLAN 까지 오프로드 테스트 지원
  • SmartStudio Manager를 이용한 자동 연속 상시 테스트
    • Android 스마트폰 및 MD8475A를 모두 자동 제어
    • 설치 후 즉각적인 테스트를 위한 180개 이상의 샘플 시퀀스 이용 가능
  • eCall/ERA-GLONASS 테스트 지원

*1: 별도로 MD8430A 시그널링 테스터가 필요합니다.

시그널링 테스터 MD8475A는 LTE, LTE-Advanced, W-CDMA/HSPA/HSPA Evolution/DC-HSDPA, GSM/GPRS/EGPRS, CDMA2000 1X/1xEV-DO Rev. A, 및 TD-SCDMA/TD-HSPA를 지원하는 일체형 기지국 시뮬레이터입니다. 이것은 뛰어난 가격대 성능을 가진 LTE 스마트폰 및 모바일에 대한 서비스 및 호처리 테스트를 지원합니다.



단순한 GUI 설정으로 복잡한 테스트 케이스 작성을 없앤다
GUI 기반 SmartStudio MX847570A 소프트웨어를 MD8475A 기지국 시뮬레이터와 함께 사용함으로써 스마트폰 테스트 환경을 설정하기가 쉬워집니다. 주파수 및 제어 상태 등과 같은 다양한 파라미터가 GUI에서 설정되어 라이브 네트워크에서 쉽게 기동할 수 없는 리젝트 테스트를 포함한 원터치 테스트를 실행합니다. 테스트 케이스를 작성하거나 시그널링 프로토콜을 이해할 필요가 없으므로 스마트폰 기능 및 성능 테스트에 집중할 수 있게 합니다.
MD8475A_Screen01-3

다목적 스마트폰 테스트 지원
모든 테스트 환경은 LTE 모바일의 배터리 소모 테스트, 스트레스 테스트, 최대 처리량 성능 테스트뿐 아니라 CS폴백, 핸드오버 상태의 통화 연결 신뢰성 및 안정성 테스트, 낮은 RF 전원에서의 통신 테스트, LTE부터 WLAN 테스트 까지 오프로딩, 2셀 환경에서의 LTE 다중 PDN 및 SMS를 사용한 서비스 검증 등 일반적인 모바일 검증 단계를 지원합니다*.

그뿐 아니라 매우 사용하기 쉬운 GUI 기반 SmartStudio 소프트웨어와 GUI의 자동 리모트 컨트롤을 위해 공급된 테스트 시퀸스로 인해 테스트 환경 구성 시간이 크게 감소됩니다.

MD8475A_Icon01   인접한 기지국 간의 설정을 변경함으로써 올바른 모바일 핸드오버를 검증합니다.

MD8475A_Icon04   배터리 수명을 측정하기 위해 다양한 사용 환경을 시뮬레이션합니다.

MD8475A_Icon02   라이브 네트워크에서의 시험이 어려운 긴급 지진 속보 등의 긴급 공지를 시뮬레이션합니다.

MD8475A_Icon05   기지국 설정을 변경해서 처리량을 평가하고 내장 SIP 서버를 시뮬레이션합니다.

MD8475A_Icon03   기본적인 모바일 호출 및 LTE(VoLTE) 호출의 음성을 테스트합니다.

MD8475A_Icon06   정책 서버 및 WLAN상에서 트래픽을 분배하기 위한 전용 게이트웨이를 시뮬레이션합니다.

SmartStudio로 자동 연속 테스트
SmartStudio Manager MX847503A 소프트웨어는 테스트 시퀀스를 편집하고, 작성된 테스트 시퀀스를 자동 및 연속으로 작동시키기 위한 것입니다. 본 소프트웨어는 SmartStudio MX847570A 소프트웨어를 이용해서 수동 테스트를 자동화합니다. 자동화되어 오퍼레이터가 필요 없는 평가로 효율을 개선합니다. 또한, 통과/실패 평가는 연속 테스트 결과로 보고할 수 있습니다.
테스트 시퀀스 편집 화면
테스트 시퀀스 편집 화면
  테스트 시퀀스 연속 실행 화면
테스트 시퀀스 연속 실행 화면

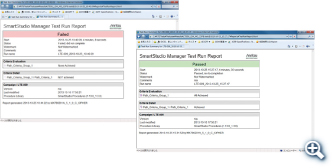

  테스트 시퀀스 연속 실행 결과 화면
테스트 시퀀스 연속 실행 결과 화면

* 시스템 구성에 따라 일부 옵션이 요구될 수 있습니다.

테스트 시퀸스 (SmartStudio Manager)
팜플렛



SmartStudio System Configuration
smartstudiosystemconfiguration-e
솔루션

eCall/ERA-GLONASS 솔루션: eCall 테스터 MX703330E

■ 개요

eCall 테스터 MX703330E 소프트웨어는 MD8475A로 작동해서 eCall 서비스 PSAP를 시뮬레이션합니다. 소프트웨어는 교통사고가 발생했을 때 IVS 및 PSAP 사이에서 eCall 통신(음성 호출을 위한 MSD 통신)을 에뮬레이션합니다.
또한, MSD ERA GLONASS 옵션 MX703330E-031을 추가하면 SMS를 이용한 MSD 데이터 통신의 ERA-GLONASS 시스템 테스트를 지원합니다.

eCall Tester Overview
eCall: Automatic Emergency Call System
IVS: In-vehicle System
MSD: Minimum Set of Data (location, number of passengers etc.)
PSAP: Public Safety Answering Point



■ 테스트 환경 및 타깃

eCall Tester Test Environment and Target



■ 기능

테스트 통신 시퀀스
IVS와 PSAP 사이의 통신 시퀀스를 시험합니다.

통신 상태 표시
IVS와 PSAP 사이의 통신 상태를 표시합니다.
  • eCall 통신 상태(음성 호출을 위한 MSD 호출)
  • MSD 통신 상태(대역 내 모뎀)

  • 테스트 결과 표시 및 저장
    eCall 실행 결과를 화면상에 표시하고, 파일로 저장합니다.
  • 대역 내 모뎀 시퀀스
  • MSD 디코드 데이터

  • MSD 디코드 데이터 비교
    참조 MSD 데이터를 수신된 MSD 데이터와 비교하여 그 결과를 표시하는 설정입니다.



    ■ 사용자 인터페이스

    eCall Tester User Interface
