안리쓰, 56Gbaud PAM4 고출력 (4Vpp) 차동 선형 증폭기 출시, 업계 최고의 저 전력 소비 56Gbaud PAM4 광 디바이스 평가 제공

2019/11/29

안리쓰는 56Gbaud 고출력 차동 선형 증폭기(Differential Linear Amplifier)*1 AH54192A를 출시했습니다. 새로운 선형 증폭기는 소형 폼 팩터에서 업계 최고의 저전력 소비를 제공합니다.

AH54192A 선형 증폭기는 4Vpp의 높은 출력 차동으로 56Gbaud PAM4*2 신호의 출력을 지원합니다. DSP와 같은 다양한 신호 소스에서 56Gbaud PAM4 신호를 증폭하고 높은 진폭을 요구하는 EML 및 TOSA를 직접 변조할 수 있습니다.

안리쓰의 고속 전자 및 광 디바이스 용 반도체 제조 경험을 활용하여 저 잡음 신호를 증폭시키면서 광 신호로 변환한 후 저하된 TDECQ*3 값을 성공적으로 억제합니다. 또한 공동으로 개발된 전용 전원 공급 장치를 사용하여 전원 공급 장치의 실수를 방지할뿐만 아니라 디지털 미터 기능의 가변 증폭을 사용하여 신호를 높은 재현성으로 증폭합니다.

안리쓰 AH54192A를 사용하면 56Gbaud PAM4 신호 차동 I/O, 고품질 파형 및 전용 전원 공급 장치를 사용하여 테스트 중인 장치의 손상 방지에 대한 시장의 요구를 충족시켜 네트워크 속도를 더욱 높일 수 있습니다.

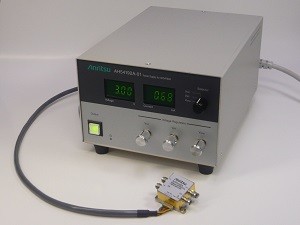

Dedicated Power Supply

Dedicated Power Supply

[개발 배경]

데이터 트래픽의 급증에 대응하기 위해 서버 및 네트워크 장비 통신 속도가 증가하고 있습니다. 이러한 속도 증가의 일부로 QSFP-DD*4 및 OSFP*4 폼 팩터를 사용하는 차세대 100/200/400 GbE 이더넷 표준은 속도에 도달하기 위해 2비트 (4개의 값) PAM4 신호 방식을 사용하기로 결정했습니다. 단위 시간당 더 많은 데이터를 전송하기 위해 최대 56 Gbaud. 결과적으로 PAM4 신호를보다 충실하게 증폭하려면 선형 드라이버가 필요합니다.

안리쓰는 이러한 산업 요구 사항을 충족하기 위해 전용 전원 공급 장치가있는 AH54192A를 개발했습니다. 56Gbaud PAM4 고출력 신호는 다양한 신호 소스와 함께 AH54192를 사용하여 쉽게 생성할 수 있습니다.

[제품 개요]

56Gbaud 고출력 차동 선형 증폭기 AH54192A는 56Gbaud PAM4 신호를 평가하기 위한 고출력 차동 선형 증폭기입니다. 출력 파형을 쉽게 조정하고 제공된 보조 전원 공급 장치는 작업자 실수로 인한 장치 손상 위험을 줄입니다.

또한 고속, 고출력 (4Vpp, 차동) 56Gbaud 데이터를 전송할 때 최대 전력 소비가 0.9W로 줄었습니다.

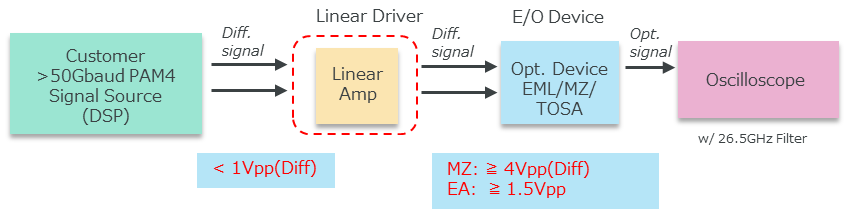

Example of System Setup for Evaluating E/O devices

E/O 장치 평가를위한 시스템 설정 예

[대상 시장 및 응용 프로그램]

■ 목표 시장 : 고속 전기 / 광학 장치 제조업체
■ 응용 분야 : 고속 광학 장치 및 고속 다중 값 펄스 테스트 평가

[기술 용어]

*1 Linear Amplifier
다중 값 신호를 구동하기위한 증폭기. 다중 값 변조 방법은 [0] 및 [1]의 두 값을 증폭 할뿐만 아니라 중간 값을 증폭하여 더 높은 선형성을 달성합니다.

*2 PAM4
PAM은 펄스 진폭 변조 (Pulse Amplitude Modulation)의 약자입니다. 진폭 변조는 전송 용량을 늘리는 방법이며 PAM4는 변조에 네 가지 값을 사용합니다.

*3 TDECQ
TDECQ는 Transmitter and Dispersion Eye Closure Quaternary의 약자입니다. PAM4 광 신호 품질의 지수입니다.

*4 QSFP-DD / OSFP
400GbE를 지원하는 2 세대 광 트랜시버를위한 하나의 폼 팩터
