Power Meter ML2437A- 안리쓰

Overview

설명
기능

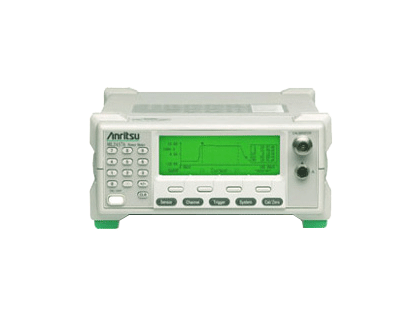

ML2437A Power Meter는 열 계측기 정확도, 다이오드 계측기 속도 및 피크 전력계 디스플레이 그래픽의 장점을 결합한 제품입니다. 그 결과, 단일 기기에서 초당 35K 이상으로 샘플링하고 단일 센서로 90dB의 동적 범위를 확보할 수 있습니다. 이 계측기에는 표준 기능으로 그래픽 디스플레이 기능이 포함되어 있습니다. 고내구성 하우징과 대용량 NiMH 배터리 옵션을 통해 현장 서비스 분야에 연구실 품질 정확도를 제공합니다. ML2437A에는 1개 입력이 있습니다.

경제적인 단일 패키지로 속도 정확도와 유연성 제공

휴대성과 내구성이 우수하고 튐 방지 기능 제공.

6시간 연속 작동을 지원하는 NiMH 배터리 옵션

초당 35k의 샘플링 속도로 프로파일 작동 모드를 사용하여 200 데이터 포인트의 고속 버스트를 측정 및 전달합니다.

ML2430A Series는 이전 계측기의 99.9% 에뮬레이션을 통해 ATE 시스템 생산성을 개선합니다. 일반적인 테스트 시스템 속도는 2-10배 빠른 시스템 속도로 개선되었습니다.

사양

90dB의 동적 범위
일반적인 통신 업계 ATE 시스템은 60-80dB의 동적 범위에서 작동합니다. MA247xD Series의 90dB 동적 범위는 50dB 센서 2개를 대체합니다.
높은 안정성/현장 지원
내구성 높은 폴리카보네이트 섀시 설계는 어려운 현장 처리와 튐 방지 기능을 지원합니다.
향상된 정확도
MA24xx Series Power Sensor의 센서 반사 손실은 통상 5-6dB이 향상되어 대개 불일치 불확실성을 반으로 줄여줍니다.
Softkey 메뉴 제어
Softkey 메뉴는 사용자 인터페이스를 이해하기 쉽게 만들어 기기 제어를 간소화합니다. 숫자 키패드는 조작자 인터페이스를 간소화합니다.
배터리
NiMH “Smart” 배터리 옵션은 통상 하루에 8시간 동안 작동할 수 있는 높은 전하 밀도를 지원합니다.
전압계
ML2430A Series는 고속 전압 측정도 지원합니다. 뒷면 패널 BNC는 전압을 측정하거나 V/GHz 입력으로 작동하여 자동화된 센서 보정 인자 교정을 지원합니다.

CW 또는 현장 응용에 이상적

경제적인 단일 패키지로 속도 정확도 및 유연성 제공
휴대성과 내구성이 우수하고 튐 방지 기능 제공.
6시간 연속 작동을 지원하는 NiMH 배터리 옵션

GPIB 속도 및 에뮬레이션

초당 35k의 샘플링 속도로 프로파일 작동 모드를 사용하여 200 데이터 포인트의 고속 버스트를 측정 및 전달합니다.
ML2430A Series는 이전 계측기의 99.9% 에뮬레이션을 통해 ATE 시스템 생산성을 개선합니다. 일반적인 테스트 시스템 속도는 2-10배 빠른 시스템 속도로 개선되었습니다.

데이터 획득 이벤트 아밍 및 트리거링 기능

판독 시 트리거링 지연 및 샘플 통합 시간을 조작자가 직접 제어할 수 있습니다.
트리거 신호원에는 연속, 내부, 외부 TTL 및 수동이 포함됩니다.

버스트 프로파일 그래픽 디스플레이

고속 신호의 고분해능을 위한 임의적인 반복 샘플링. 시간 영역 그래픽 디스플레이는 –40dBm~+20dBm의 전력 범위에서 펄스 신호를 프로파일링합니다.
35kHz 샘플링 속도를 통해 TDMA, PHS, GSM, DCS-1800을 포함한 셀룰러 및 PCS 신호의 명확한 전력 프로파일이 생성됩니다. 펄스 톱 전력은 커서 간 평균을 사용하여 쉽게 반복적으로 측정됩니다.
>80dB의 동적 범위에서 초당 >200 판독의 GPIB 속도로 판독 모드에서 펄스 톱 전력을 측정합니다.

전력 대비 시간 그래픽 디스플레이

펄스 전력 또는 TDMA 신호를 사용할 수 있습니다. 전력 대비 시간 모드는 스트립 차트 유형의 디스플레이입니다.
서비스 분야에서 전력 대비 시간 모드는 휴대폰에서 가끔 발생하는 전환 또는 비정상적인 전력 제어와 같은 비정상적인 상태에 대한 문제 해결을 가속화합니다.
사용자는 프레임 트리거링을 사용해 시간 슬롯에 걸쳐 평균 전력을 측정할 수 있습니다.
