SightVisor 3 情報閲覧装置 NC5321A

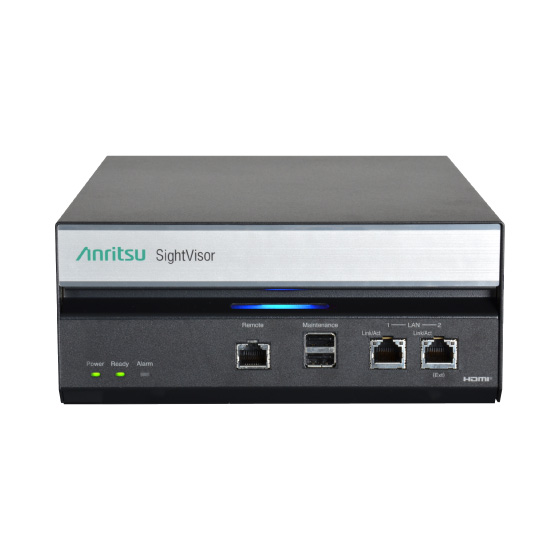

SightVisor 3 情報閲覧装置

NC5321A
SightVisorシリーズの機能を包括した後継機として、広域インフラを監視する事業者の24時間/365日の安定した監視体制に貢献
製品概要

SightVisor 3は、従来のSightVisor、SightVisor 2の機能を踏襲し、さらに幅広いシーンに対応します。最大9画面まで可能なH.264/MPEG-2映像のデコード表示に加え、Webコンテンツ表示、テロップ表示ができる、マルチデコーダ方式を採用。登録チャネル数は最大30,000チャネルに増強し、さまざまな運用シーンに適応します。

download SightVisor 3の製品リーフレットを見る

SightVisor + SightVisor 2 + SightVisor 3

旧製品(SightVisor、SightVisor 2)の導入事例はこちら

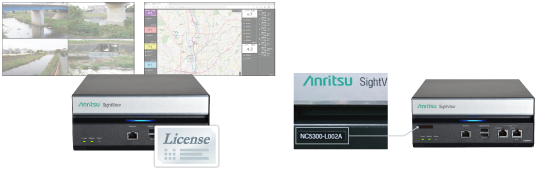

デュアルディスプレイモード・ライセンス NC5300-L002A(別売品)

SightVisor 3 にデュアルディスプレイモード・ライセンス NC5300-L002Aを購入後、設定いただくことで、SightVisor 3本来のモード(通常モード)とHDMI 2ポート出力のデュアルディスプレイモードへの切り替えを自由に行うことができます。
HDMIポートに接続された2つのディスプレイの表示を1または4分割でき、2つのディスプレイ合計で最大8画面を同時に表示できます。
複数モニタの監視環境を最適化し、拡張運用にも備えることができます。

download デュアルディスプレイモード・ライセンスの製品リーフレットを見る

デュアルディスプレイモード・ライセンス NC5300-L002A(別売品)

SightVisor 3は、平常時は河川・道路の効率的な維持管理、災害警戒時には自治体など関係機関へ防災情報発信にご利用いただけます。

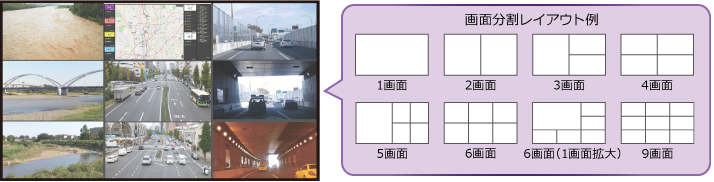

最大9画面分割/30,000チャネル対応 さまざまな運用シーンに適応

H.264/MPEG-2映像のデコード表示が最大9画面までできます。鮮明で見落としのない監視環境を実現します。
マルチデコーダ方式を採用しており、カメラ映像だけでなく、Webコンテンツ表示、テロップ表示も同時に行えます。
登録チャネル数は最大30,000チャネルに増強し、さまざまな運用シーンに適応します。

最大9画面分割/30,000チャネル対応 さまざまな運用シーンに適応

※デュアルディスプレイモードでは、画面分割数は最大8画面(4画面+4画面)となります。

デュアルディスプレイモード・ライセンス NC5300-L002A(別売品)購入設定時の画面分割例

テロップ表示

警戒体制や気象情報などの文字情報を、テロップで同時に表示できます。
画面の左縦方向にタイトル表示、上部または下部水平方向にテロップのスクロール表示ができます。

テロップ表示

デュアルディスプレイモード・ライセンス NC5300-L002A(別売品)購入設定時のテロップ活用例

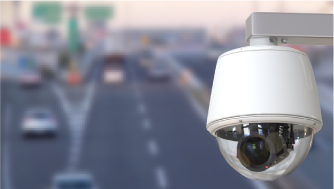

カメラの遠隔制御機能(通常モードのみ)

パン、チルト、ズーム、フォーカスなど、カメラ制御サーバを使うことなく、本装置で遠隔から制御できます(国土交通省仕様準拠)。

カメラの遠隔制御機能

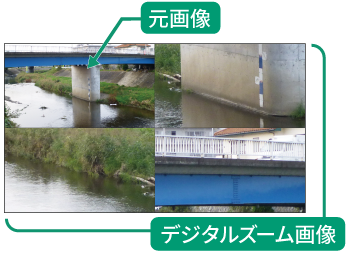

デジタルズーム機能

カメラを制御することなく、本装置のデジタルズーム機能で気になるポイントを拡大表示できます。
また、1つの元画像から複数のポイントをデジタルズームし、同時に各画面に表示できます。

デジタルズーム機能

映像スキップ機能

登録されたカメラを削除せずに、選択した映像をスキップし配信停止・開始を簡単に行えます。
他機関への映像配信時に、カメラ点検時の映像や現場で発生した事故の映像などを一時的に配信停止したい場合に有用です。
本体web画面の映像リストよりスキップする映像を選択するだけで容易に設定できます。

映像スキップ機能

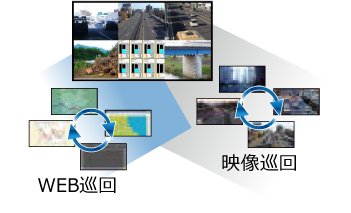

巡回表示

画面すべてで、指定した間隔でカメラ映像・Webデータを自動的に切り替える巡回表示ができます。
1台で多数の映像を効率よく監視できます。
映像切替時の映像停止、乱れを抑止したスムーズな切替ができます(通常モードで1画面表示時のみ)。

巡回表示

映像情報表示機能

デコードしているストリームの伝送品質情報を分割画面毎に表示できます。
本装置で伝送品質情報を確認できるので、測定器を使わずに映像トラブルを素早く切り分けられます。

映像情報表示機能

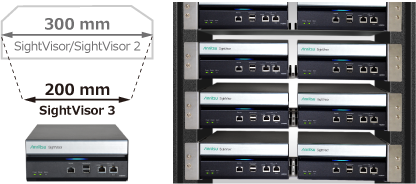

スペース効率に配慮したコンパクト設計

従来のSightVisorシリーズからよりコンパクトに。SightVisor 3は19インチラックに2台並列実装できます。
電源ケーブル、LANケーブル、HDMIケーブルをつなぐだけでご使用いただけますので、増設や置き換えも柔軟に対応できます。
設備費用の削減や省スペース化に貢献します。

スペース効率に配慮したコンパクト設計

デュアルディスプレイモード・ライセンス NC5300-L002A(別売品)設定時の特長

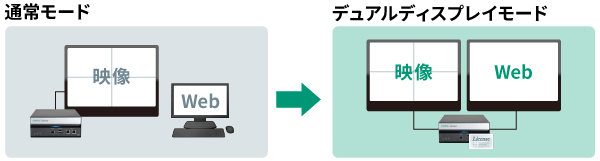

1台のSightVisor 3で2台のモニタに映像・Web情報などを別々に表示

Web情報表示用のPCが不要で、多くのモニタが設置される監視環境において、省スペースと高いコスト効果を発揮します。

1台のSightVisor 3で2台のモニタに映像・Web情報などを別々に表示

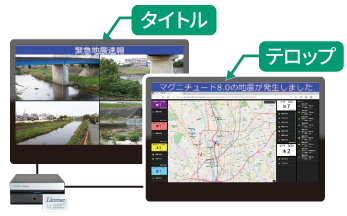

テロップ表示の活用

片方のモニタにタイトル、もう一方にはテロップのスクロール表示ができ、警戒体制情報などを2台のモニタに同時表示可能となります。

テロップ表示の活用

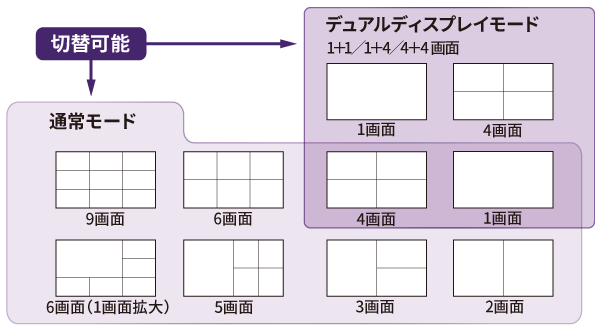

画面分割例

SightVisor 3の本来のモード(通常モード)とHDMI 2ポート出力のデュアルディスプレイモードへの切り替えを自由に行うことができます。

画面分割例

download SightVisor 3の製品リーフレットを見る
download デュアルディスプレイモード・ライセンスの製品リーフレットを見る

特長の最初へ戻る

仕様

仕様

品名 SightVisor 3 情報閲覧装置 デュアルディスプレイモード・ライセンス
形名 NC5321A NC5300-L002A ※SightVisor 3(NC5321A)に適用
モード 通常モード DDモード
機能対応表 分割画面数 1/2/3/4/5/6/9画面 1+1/1+4/4+4画面
H.264 HD表示 最大9画面 最大8画面(4画面+4画面)
映像 映像復号方式 MPEG-2:ISO/IEC13818-2準拠
H.264:ISO/IEC14496-10準拠
プロファイルとレベル MPEG-2:MP@ML、SP@ML
H.264:MP@L3以上、MP@L4以上、HP@L4以上
音声 音声復号方式 MPEG-2:MPEG-1 Audio LayerⅡ(ISO/IEC11172-3準拠)
H.264:MPEG-1 Audio LayerⅡ(ISO/IEC11172-3準拠)、MPEG-2 AAC
システム/伝送方式 多重化形式 MPEG-2:PS/TS(ISO/IEC13818-1準拠)
H.264:TS(ISO/IEC14496-10準拠)、TTS(ARIB STD-B24)
ビットレート(1chあたり) MPEG-2:1.5M~6Mbps
H.264:MP@L3(128k~2Mbps)、MP@L4/HP@L4(2M~12Mbps)※1
MPEG-2:1.5M~6Mbps
H.264:MP@L3(128k~2Mbps)、MP@L4/HP@L4(2M~12Mbps)※5
FEC(エラー訂正機能) Pro-MPEG FEC(SMPTE-2022-1)
伝送プロトコル RTP/IP(RFC1889)、UDP/IP、ユニキャスト/マルチキャスト

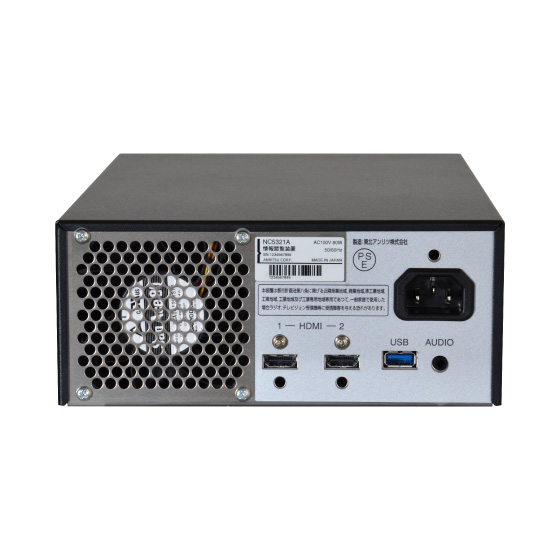

インタフェース 映像インタフェース HDMI(Type A)×2、出力解像度:最大1920×1080ドット※2 HDMI(Type A)×2、出力解像度:最大1920×1080ドット
音声インタフェース HDMI(Type A)またはφ3.5 mmステレオミニジャック×1(同時使用不可)
LANインタフェース 10BASE-T/100BASE-TX/1000BASE-T(RJ-45)
映像表示 登録チャンネル数 最大30000ch
プリセット数 分割画面ごとに100件
文字表示 表示する映像ごとに任意の文字列を表示可能
テロップ表示 画面の左縦方向にタイトル表示、上部または下部水平方向にテロップのスクロール表示が可能 片方のモニタにタイトル、もう一方にはテロップのスクロール表示を、それぞれ、画面上部または下部水平方向に表示可能
映像ズーム 表示した映像をデジタルズーム可能
Web機能 Web表示機能 指定したURLのWebデータを表示可能
(各種プラグインには非対応、Java等を使用したコンテンツは表示できない場合があります)
登録チャンネル数 最大1100ch
巡回機能 巡回時間 映像:5~1800秒(スムーズ巡回は1~1800秒設定可能)※3
Web:10~1800秒
映像:5~1800秒
Web:10~1800秒
映像巡回位置選択機能 リモコンのCH ボタンを使用し巡回位置変更
スキップ機能 指定した映像チャンネルのスキップが可能
スムーズ巡回 映像切替時の映像停止、乱れを抑止した切替が可能※4 なし
登録リスト数 最大100リスト(同一巡回リストに映像、Webの混在は不可)
共通機能 グループ機能 最大100グループに、各グループ最大100チャンネルの登録が可能 なし
電源管理 電源ONで自動起動
制御方式 赤外線リモコンによる制御、外部制御
カメラ制御 パン、チルト、ズーム、フォーカス、その他(国土交通省仕様準拠) なし
設定方式 Webブラウザにて設定可能
情報提供機能 なし
時計機能 NTP対応。モニタ上に時計表示が可能
電源 AC100V 50/60Hz 80W以下
動作条件 温度:0℃~40℃、湿度:20%~90%(結露なきこと)
寸法 200(W)×294(D)×85(H)mm(突起物は除く)
質量 2.5 ㎏以下(本体のみ)
含有化学物質 EU RoHS指令準拠

※1:9画面時はMP@L4/HP@L4(2 Mbps~8 Mbps)(1チャネルあたり)
※2:HDMIポートは、HDMI-1のみ使用できます。
※3:1~4秒設定での映像巡回動作は、1画面モードでの映像巡回表示のみ可能。2/3/4/5/6/9画面モード時は、5秒巡回動作となります。
※4:スムーズ巡回は1画面表示モードで巡回映像表示時のみ有効です。Web巡回表示には無効です。
※5:8画面(4画面+4画面)時はMP@L4/HP@L4(2Mbps~8Mbps)(1チャネルあたり)

※NC5300-L002Aには、EDID保持器が2個添付されます。

オプション

品名 形名 概要説明

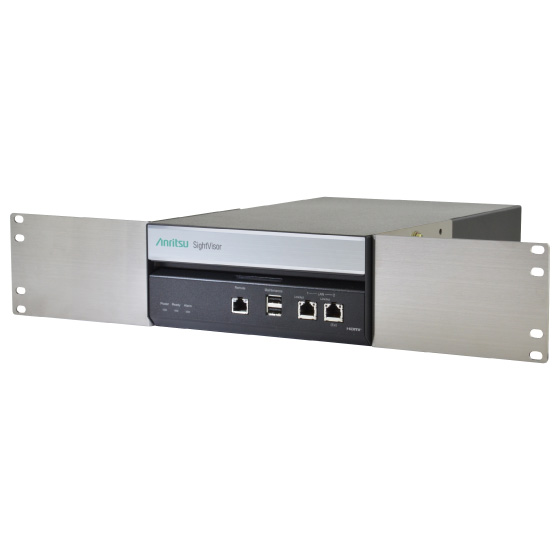

ラックマウントキット NC5300-M001A 19インチラック(EIA規格準拠)に装置を1台マウントするための取付金具です。

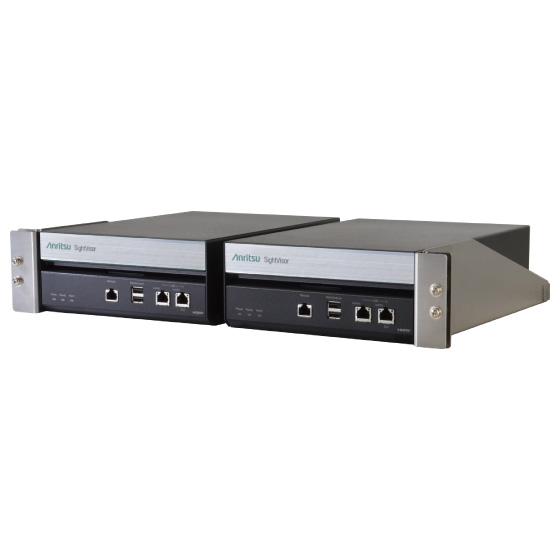

ラックマウントトレー NC5300-M002A 19インチラック(EIA規格準拠)に装置を2台並列して設置するためのトレーです。
