SightVisor2 情報閲覧装置 NC5210シリーズ

SightVisor2 情報閲覧装置

NC5210 Series
さまざまな映像・情報をまとめて監視。HD映像9画面表示にも対応するなど、多彩な画面表示機能を実現。
見積請求
機器貸出依頼
製品概要

SightVisor2・NC5210シリーズは様々な映像・情報をまとめて表示することができます。HD映像9画面表示に対応するなど、多彩な画面表示機能を備えた情報閲覧装置です。

SightVisor 情報閲覧装置 NC5200シリーズの導入事例はこちら

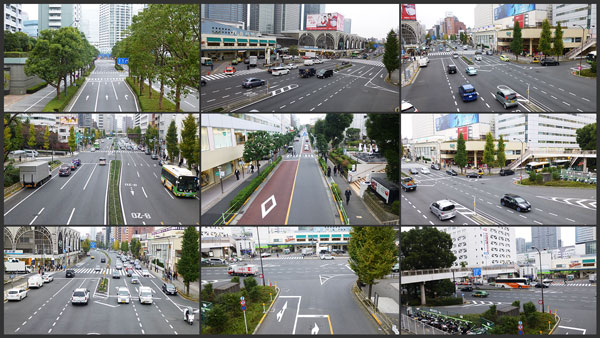

特長1 HD映像9画面を同時に表示

SightVisor2はH.264映像、9分割の表示が可能です。

HD映像9画面を同時に表示

  • カメラ映像を俯瞰的に幅広い視野で現場の状況変化を確認できます。

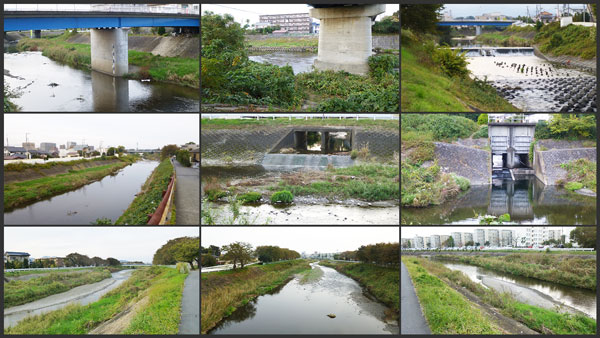

豊富な画面レイアウト

SightVisor2は1～6、9分割の映像表示が可能です。そのなかで、6分割には通常の均等分割と1画面を拡大した表示が可能です。

豊富な画面レイアウト

  • 目盛などの拡大しなければ見づらい映像は大きく表示

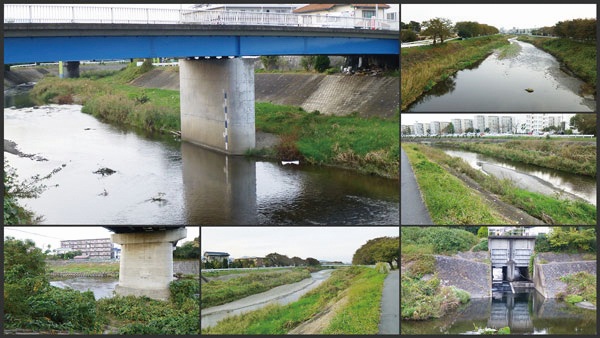

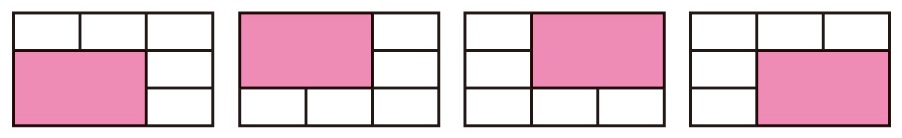

  • 6分割の拡大レイアウトは4種類

6分割の拡大レイアウトは4種類

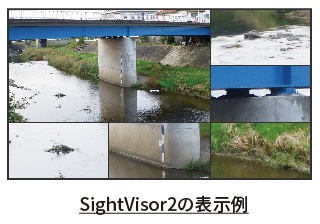

豊富な画面レイアウトを活用する、映像ズーム機能

SightVisor2は監視映像の拡大表示が可能です。元サイズの映像と、拡大した複数の映像を同時表示できるので、簡単に現場状況を確認できます。また、監視映像の各部分を個別に拡大して確認するといったカメラ操作などの手間が省けます。

映像ズーム機能

  • 元サイズの映像、拡大した複数映像を同時に監視可能
  • 監視映像を個別に拡大して確認するといった手間を削減

マルチデコーダによる監視業務の品質向上

SightVisor2は同時に最大9つのコンテンツを1台のモニタに表示できます。単体のデコーダに比べ「情報収集能力」「状況把握能力」に優れているため、監視業務を向上させます。

マルチデコーダ

  • 1つのモニタで状況を把握
  • 複数機器の操作から解放され、付属リモコンで全てのオペレーションが可能
  • 1台のモニタにカメラ映像とWebデータを最大9画面同時に表示

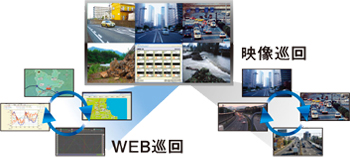

特長2 巡回表示で効率化

SightVisor2は、指定した間隔でカメラ映像・Webデータを自動的に切り替える巡回表示が可能です。最大で9画面すべて巡回表示できるので、1台で多数の地点を監視することができます。

巡回表示で効率化

  • 最大9画面すべてで巡回表示が可能
  • 指定した間隔で自動的に映像切替
  • 分割画面が各々に巡回するため、多数の映像が監視可能

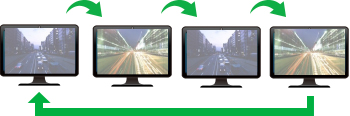

スムーズ巡回※でロスのない監視環境を実現

スムーズ巡回※表示を利用すれば、映像切替時の停止を抑えて瞬時に映像を切替えられるので、ロスのない監視環境が実現可能です。

スムーズ巡回

  • 瞬時に映像を切り替えロスのない監視環境を実現
  • 今までは映像切替時の映像停止で見逃していた映像も、スムーズ巡回なら把握可能

※スムーズ巡回とは、映像切替時の映像停止を抑えて、瞬時に切替を行う機能です。（NC5212Aの機能）
※スムーズ巡回は、1画面表示モードで巡回映像表示時のみ有効です。Webデータ表示時には機能しません。

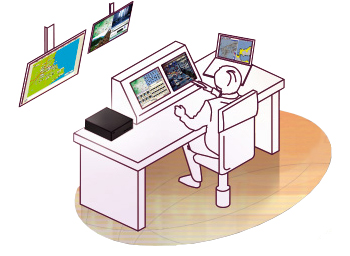

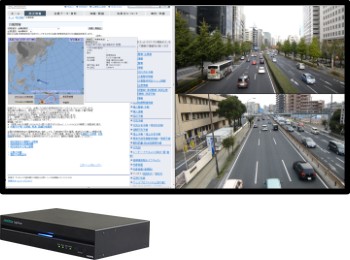

特長3 監視環境を手軽に実現

従来の監視環境には、複数のモニタやPC、サーバなどの多くの機材や設置スペースが必要でしたが、SightVisor2なら、ネットワーク環境とモニタがあればどこでも監視環境を手軽に実現できます。

監視環境を手軽に実現

  • ネットワーク環境とモニタだけで監視可能
  • 周辺機器は最小限

※出典：気象庁ホームページ（https://www.jma.go.jp/jp/typh/）

最小限のコストとスペースで監視ルームの構築が可能

SightVisor2は、マルチデコード機能、Webブラウザ機能を搭載しているので、機器費用や設置スペースの面で、大幅なコスト削減が可能です。

手軽に監視環境を実現

  • PCディスプレイと監視モニタがひとつになり、機器集約による省スペースを実現
  • 6画面表示で一括監視できるため省コスト

特長4 簡単に操作設定が可能

PCのWebブラウザで簡単に設定でき、シンプルで分かり易い設定画面です。GUI（グラフィカルユーザインタフェース）を採用しているので、専門の技術者を必要とすることもありません。直感的に操作できるよう設計したリモコンで、操作も簡単に行えます。

簡単に操作設定が可能

  • シンプルで分かり易い設定画面
  • 専門の技術者の必要なし
  • 機器操作に不慣れでも簡単なリモコン操作

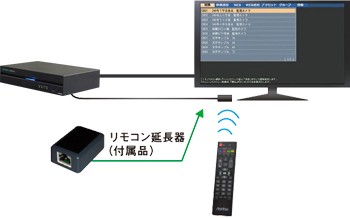

遠隔設定で現場に行くことなく変更が可能

SightVisor2は遠隔で装置の設定変更ができるため、現場に行くことなく、短時間での変更が可能です。また、CSV形式で設定を編集できるため、映像やWebデータの追加が簡単です。

遠隔で装置の設定変更

  • 従来の赤外線リモコンによる制御に加え、外部制御にも対応
  • 現場に行くことなく短時間で変更可能
  • 設定項目が多くてもCSV形式で簡単に設定を編集可能

特長5 H.264対応

SightVisor2はH.264映像に標準で対応。HD映像の最大9画面同時表示が可能です。

H.264対応

  • HD映像の最大9画面同時表示
  • H.264/MPEG-2映像が混在する環境でも1台で閲覧可能

高精細な映像表示で監視業務をサポート

ハイビジョンカメラの映像を鮮明に表示し、従来より見落としのない監視環境を実現できます。

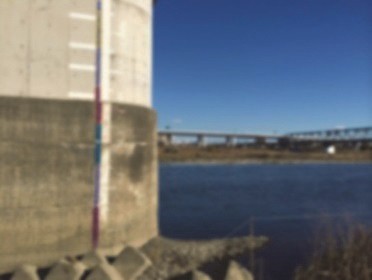

MPEG-2映像

MPEG-2映像

H.264映像

H.264映像

  • 鮮明で見落としのない監視環境を実現

H.264について

高精細な映像表示ができるH.264は、ハイビジョンカメラの映像を鮮明に表示し従来より見落としのない監視環境を実現します。

詳しくはこちらをご覧ください。

  • H.264とは
  • H.264とMPEG-2の比較
  • H.264を導入した映像監視のメリット
活用ソリューション

1つのモニタで簡単に様々な情報を確認したい

1つのモニタで簡単に

SightVisor2は、同時に最大9つ※のコンテンツを1台のモニタに表示できます。単体のデコーダに比べ「情報収集能力」「状況把握能力」が優れているため、監視業務を向上させます。

SightVisor2では、表示するコンテンツをリモコンで簡単に操作できます。

  • カメラ映像、Webデータを固定的に表示
  • カメラ映像、Webデータを任意の時間で自動巡回表示
  • 任意のコンテンツを拡大表示

※SightVisorは、同時に最大6つ

監視業務のコストを削減したい

コストを削減したい

機器費用

  • 単体デコーダ9台分の導入費用、管理費用（SightVisorは6台分）
  • Webデータ閲覧用のPC導入費用、管理費用
  • 単体デコーダ用モニタとPC用モニタの導入費用

設置スペース

  • 機器集約による設置スペース
  • 配線ケーブルのスペースや管理

監視業務の運用を容易にしたい

運用を容易にしたい

リモコンによる簡単操作
SightVisor2付属のリモコンは、直感的に操作できる様に設計されております。機器操作が不慣れな方でも簡単に操作でき、監視業務の運用を容易に行えます。

遠隔設定による装置の集中管理
SightVisor2は、設定変更が簡単に行えます。

  • 遠隔設定なので、現場に行くことなく短時間で変更できます。
  • GUI画面での設定ですので、専門の技術者を必要としません。
  • CSVファイルでの設定を行えるため、映像やWebデータの追加が簡単です。

監視映像をMPEG-2からH.264へスムーズに移行したい

スムーズに移行したい

SightVisor2は、H.264ライセンスで、ハイビジョンカメラ映像を表示できます。以下の点でスムーズなH.264映像環境への移行を実現できます。

  • H.264/MPEG-2デュアルデコードに対応しており、H.264/MPEG-2映像が混在する環境でもSightVisor2 1台で閲覧できます。
  • H.264/MPEG-2映像を自動認識し、かつ9画面表示※に対応していますので、いままでの運用を継続しながら、H.264映像を部分的に導入していくことができます。

※SightVisorは4画面表示



関連リンク
仕様

仕様

形名 NC5211A NC5212A
機能対応表 分割画面数 1/2/3/4/5/6/9画面 1/2/3/4/5/6/9画面
巡回機能 通常巡回 スムーズ巡回※1
WEB表示機能 有 有
H.264 HD表示 最大9画面 最大9画面
映像 映像復号方式 MPEG-2：ISO/IEC13818-2準拠
H.264：ISO/IEC14496-10準拠
プロファイルとレベル MPEG-2：MP@ML、SP@ML
H.264：MP@L3以上、MP@L4以上、HP@L4以上
音声 音声復号方式 MPEG-2：MPEG-1 Audio LayerⅡ（ISO/IEC11172-3準拠）
H.264：MPEG-1 Audio LayerⅡ（ISO/IEC11172-3準拠）、MPEG-2 AAC
システム/伝送方式 多重化形式 MPEG-2：PS/TS（ISO/IEC13818-1準拠）
H.264：TS（ISO/IEC14496-10準拠）、TTS（ARIB STD-B24）
ビットレート（1chあたり） MPEG-2：1.5M～6Mbps
H.264：MP@L3（128k～2Mbps）、MP@L4/HP@L4（2M～12Mbps）※2
FEC（エラー訂正機能） Pro-MPEG FEC（SMPTE-2022-1）
伝送プロトコル RTP/IP（RFC1889）、UDP/IP、ユニキャスト/マルチキャスト
インタフェース 映像インタフェース HDMI（Type A）×1、出力解像度：最大1920×1080ドット
音声インタフェース HDMI（Type A）またはφ3.5mmステレオミニジャック×1（同時使用不可）
LANインタフェース 10BASE-T/100BASE-TX/1000BASE-T（RJ-45）
映像表示 登録チャンネル数 最大10000ch
プリセット数 100
文字表示 表示する映像毎に任意の文字列を表示可能
テロップ表示 画面の左縦方向にタイトル表示、上部または下部水平方向にテロップのスクロール表示が可能
映像ズーム 表示した映像をデジタルズーム可能
Web機能 Web表示機能 指定したURLのWebデータを表示可能※3
（各種プラグインには非対応、Java等を使用したコンテンツは表示できない場合があります）
登録チャンネル数 最大1100ch
巡回機能 巡回時間 映像：5～1800秒（スムーズ巡回は1～1800秒設定可能）※4
Web：10～1800秒
映像巡回位置選択機能 リモコンのCH ボタンを使用し巡回位置変更
スキップ機能 指定した映像チャンネルのスキップが可能
スムーズ巡回※1 無 映像切替時の映像停止、乱れを抑止した切替が可能
登録リスト数 最大100リスト（同一巡回リストに映像、Webの混在は不可）
共通機能 グループ機能 最大100グループに、各グループ最大100チャンネルの登録が可能
電源管理 電源ONで自動起動
制御方式 赤外線リモコンによる制御、外部制御
設定方式 Webブラウザにて設定可能
時計機能 NTP対応。モニタ上に時計表示が可能
電源 AC100V 50/60Hz 80W以下
動作条件 温度：0℃～40℃、湿度：20%～90%（結露なきこと）
寸法 300（W）×220（D）×66（H）mm（突起物は除く）
質量 2.5㎏以下（本体のみ）

※1：スムーズ巡回は1画面表示モードで巡回映像表示時のみ有効です。WEB巡回表示には無効です。
※2：9画面時はMP@L4/HP@L4（2Mbps～8Mbps）（1chあたり）
※3：WEB画面表示可否は機能対応表で確認してください。
※4：1～4秒設定での映像巡回動作は、1画面モードでの映像巡回表示のみ可能。2/3/4/5/6/9画面モード時は、5秒巡回動作となります。

オプション

形名 品名 概要説明
NY09002A ラックマウントキット SightVisor2を19インチラック（JIS/EIA規格準拠）にマウントするための取付金具です。
