最理想的光譜分析儀,快速完成光學模組評估

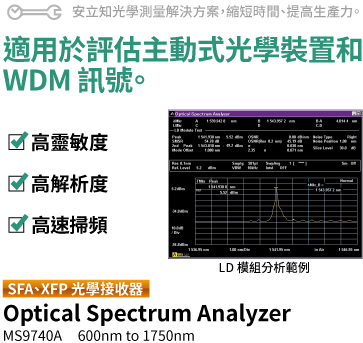

MS9740A Example of LD Module Analysis


Point1 縮短測量時間:縮短從波形掃頻到傳輸資料至外部裝置的整體時間

使用多重應用程式,以提高測量處理速度,並縮短裝置評估時間。

光譜分析儀 MS9740A 從波形掃頻到分析與資料傳輸所需要的整體時間比舊機型減少 80%。

[波形掃頻] 具有即時掃頻速度 0.2 s/5 nm 的頻譜測量。

MS9740A Optical Spectrum Analyzer

快速的波形掃頻與範圍處理,支援波形掃頻速度 0.2 s/5 nm 的頻譜測量。

MS9740A spectrum measurement with waveform sweep speeds of 0.2 s/5 nm
arrow

即時監控頻譜與雜訊等級的波動。
輕鬆確認光源波長的變動狀態。

[分析] 八種內建分析功能表,可用來評估光學裝置

MS9740A spectrum measurement for Optical Device Evaluation
  1. LD-Module
  2. DFB-LD
  3. FP-LD
  4. LED
  5. PMD
  6. WDM
  7. Opt.Amp
  8. Opt.Amp (Multi-channel)

八種分析應用範例

在同一個簡單易用的畫面上一次針對所有應用設定所有必要測試項目

MS9740A spectrum measurement for LD Module Test
LD 模組測試項目
  • LD Module
  • OSNR (Measured Value)
  • OSNR (Noise Figure per 1 nm)
    OSNR 雜訊等級可指定為 Higher、Left、Right 和 (L+R)/2,或可指定為與峰值波長間的距離。
  • SMSR
  • Side-Mode Peak Wavelength and Level
  • Spectrum Width (n dB Method, RMS Method, Standard Deviation)
arrow


[資料傳輸] 資料傳輸零等待

MS9740A Data Transfer

從波長掃頻和分析到傳輸至外部控制器的每個階段均具備高傳輸速率。

GPIB 介面、SMSR 測量 (DFB-LD)、VBW=10 kHz、解析度 0.1 nm、掃頻寬度 5 nm、取樣點 501

MS9740A Faster Measurement Times


Point-2 內建遠端指令:縮短建立替代遠端指令所需時間

部分支援其他作業系統遠端指令

向下相容先前安立知儀器 (MS9710B、MS9710C、MS9780A) 所用的遠端指令,同時部分支援其他製造商之光譜分析儀所用的遠端指令,還能在更短時間內建立遠端程式。

其他光譜分析儀 MS9740A 詳細資料
