ms2850a

頻譜分析儀 / 訊號分析儀

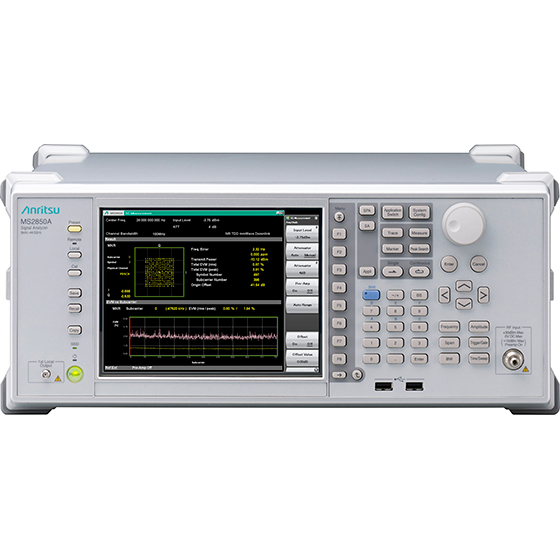

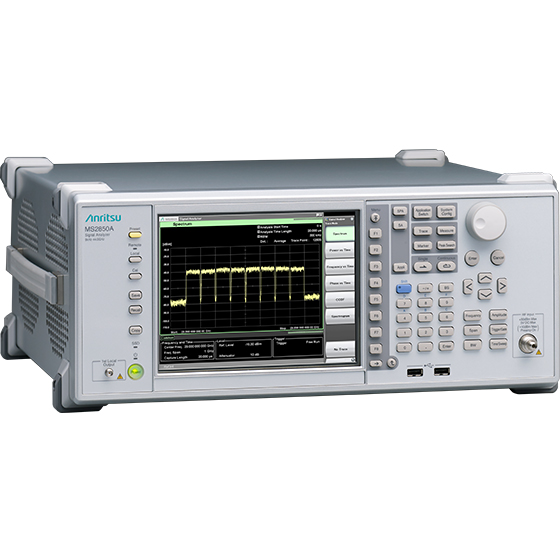

MS2850A
overview

專為5G行動通訊與廣播衛星等次世代寬頻及多載波通訊系統所開發的訊號分析儀

  • 內建5G測量軟體,支援高效率的開發及生產
    • 多合一5G NR/V5G (sub-6 GHz/毫米波)測量
    • 寬廣的動態範圍帶來優異的EVM性能(EVM:<1%)
    • EVM測量時一鍵優化動態範圍
    • 多載波批次(即時)分析
    • 各載波的振幅差/相位差/時間差量測
  • 最大分析頻寬:1 GHz
  • 優異的振幅與相位平坦度性能
  • 寬廣的動態範圍量測:>140 dB
  • 使用大容量記憶體,可長時間擷取

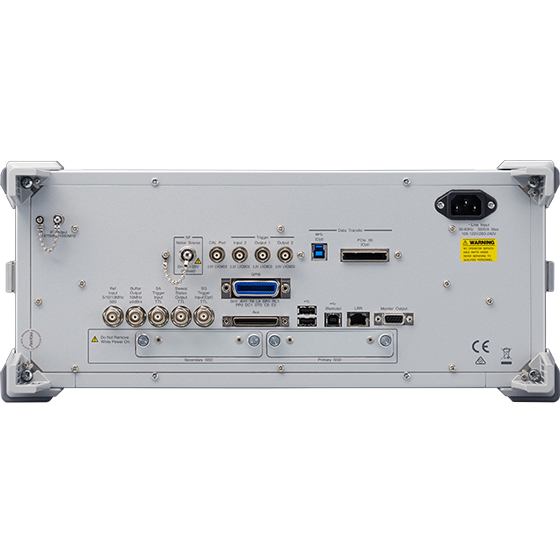

  • 附載PCIe/USB3.0接頭
    • 可將擷取資料以超越1000BASE-T的速度傳送至外部電腦

摺頁冊

頻譜分析儀/訊號分析儀MS2850A的最大分析頻寬為1 GHz,頻率範圍為9 kHz至32 GHz或44.5 GHz。其分析頻寬支援寬頻通訊測量,例如5G行動通訊和廣播衛星設備,支援從6 GHz 以下至毫米波28 GHz/39 GHz頻帶的多合一涵蓋範圍。這款桌面型訊號分析儀協助降低通訊設備的開發及生產成本,同時改善效率,具有優異的成本表現。
訊號分析儀功能採用大容量的32 GB記憶體,擷取時間長達24 秒 (以 100 MHz 間隔)。數位化訊號資料可用一般EDA工具進行分析,提高新一代標準的研發效率。還可加入PCIe/ISB3.0項以高速傳輸大量擷取資料,協助縮短資料傳輸時間,實現高效率的研發作業。

1 GHz分析頻寬
1 GHz的分析頻寬支援5G行動通訊與廣播衛星等微波與毫米波通訊系統所使用的更寬頻帶

這組使用快速傅立葉轉換分析的訊號分析器支援頻譜顯示和頻譜圖顯示,以及頻率和相位隨經過時間而改變的應用。
此外,亦涵蓋5G量測所需頻帶,且5G量測軟體也支援多載波訊號的即時分析。

分析頻寬:
255 MHz(標準)
510 MHz(選用)、1 GHz(選用)

8組中心頻率為29 GHz的100 MHz頻寬載波頻譜
8組中心頻率為29 GHz的100 MHz頻寬載波頻譜

優異的平坦度性能

在廣泛的1 GHz分析頻寬中,振幅和相位平坦度性能*1優於其他訊號分析儀*2
由於具有這樣的性能,可讓MS2850A在5G行動通訊等寬頻通訊系統中,高精準地量測各載波的振幅與相位,在無線電通訊設備的品質改良上扮演重要角色。

中心頻率:28 GHz,中心頻率±500 MHz
頻帶內頻率特性:±1.2 dB(額定)
頻帶內相位線性度:5° p-p(額定)

*1:在安立知的規格中,規定為頻帶內頻率特性及頻帶內相位線性度
*2:安立知於2017年5月測試結果

寬廣的動態範圍

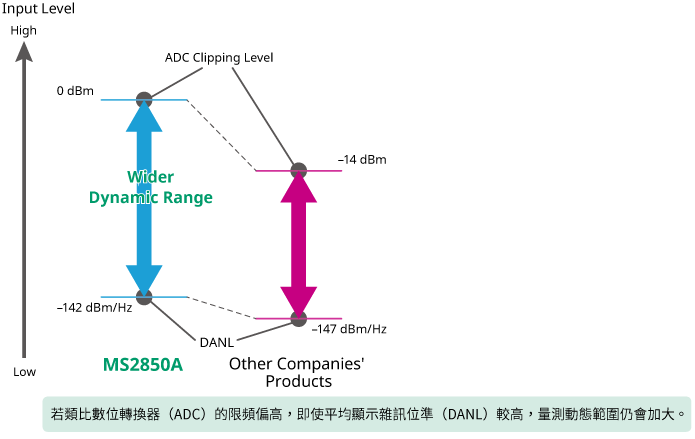

高類比數位轉換器(ADC)*3限幅電平
與平均顯示雜訊位準(DANL)*4間差異的寬廣量測動態範圍

MS2850A在廣泛的1 GHz分析頻寬中,具有高度類比數位轉換器(ADC)限幅電平,這項性能可用於取得與平均顯示雜訊位準(DANL)間更大的差異,箇中差異係來自輸入實際訊號輸入位準或於使用衰減器時輸入寬頻訊號。
這樣的寬廣動態範圍性能,有助於在5G信號量測上取得更精確的EVM值。以28 GHz的頻帶為例,在類比數位轉換器(ADC)限幅電平和平均顯示雜訊位準(DANL)之間的差異上,測得的動態範圍會優於140 dB(參考值)。

中心頻率:28 GHz
類比數位轉換器(ADC)限幅電平:0 dBm*5(CW)
平均顯示雜訊位準(DANL):–142 dBm/Hz*5
動態範圍:142 dB(參考值)

*3:類比數位轉換器
*4:平均顯示雜訊位準
*5:測量值,於設計階段測得的平均數值,但無法予以保證。

ms2850a-fig01-tw

高SFDR(無雜訊動態範圍)
在1 GHz分析頻寬下為–70 dBc

MS2850A能在1 GHz分析頻寬下,抑制類比數位轉換器(ADC)的混附發射,確保寬頻訊號分析的寬廣量測動態範圍。

SFDR(無雜訊動態範圍)
800 MHz ≤頻率< 4.2 GHz:–60 dBc(額定)
4.2 GHz ≤頻率≤ 44.5 GHz:–70 dBc(額定)

Functions/選項
  • 頻率範圍:9 kHz至32 GHz/44.5 GHz
  • 分析頻寬:255 MHz(標準)、510 MHz(選用)、1 GHz (選用)
  • 標準安裝功能:頻譜分析器、訊號分析器(快速傅立葉轉換分析功能)、微波預選器旁路、USB功率感測器連接
  • 選用功能:前置放大器、低二次諧波失真、雜訊層降低(NFR)功能、高速資料傳輸PCIe/USB3.0外部介面
  • 量測應用(選用):5G量測軟體、相位雜訊量測功能、LTE-Advanced FDD/TDD测量软件包、雜訊指數(NF)量測功能
  • 支援外接高效能波導混波器(50至90 GHz)和諧波混波器 (高達325 GHz)
