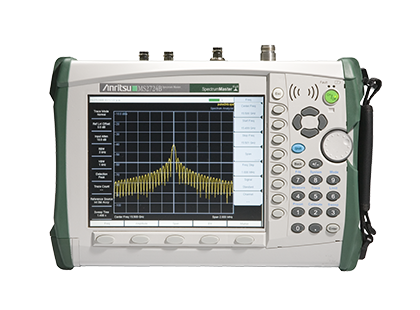

Spectrum Master

MS2724B

此產品已停產取代型號： MS2720T

下載

概述
應用
資料庫

Overview

描述
功能

臺式頻譜分析儀的功能和頻寬，掌上型頻譜分析儀的輕便！

MS2724B 掌上型頻譜分析儀可用於對無線 LAN 和蜂巢式訊號的新生波執行高精度分析，這些訊號包括 802.11a、3G、超寬頻和醫療病患無線監控系統訊號。 Anritsu 新一代最暢銷頻譜分析儀 - MS2724B 頻譜分析儀 - 體積小、易於攜帶且使用簡便，其無與倫比的量測功能能夠量測的頻率範圍最高達 20 GHz。重量不到 8 磅，無論是在工程師的室內工作臺上還是在野外現場，都具有相同的效能。該產品極其適於 3G 手機基站的 5 次諧波的量測。

MS2724B 中內置多種智慧型量測功能，包括通道功率、相鄰通道功率比、載幹比 (C/I) 以及場強量測。此外還增設了 AM/FM/SSB 解調器選件。使用內置喇叭或通用型 2.5 mm 3 線耳麥（如使用多部手機時），可對解調訊號進行監控。

MS2724B 頻譜分析儀具有較低的相位雜訊，其典型值為 -104 dBc/Hz（1 GHz，10 kHz 偏差）；同類產品中最佳的 DANL 指標，其典型值為 -159 dBm (1 GHz, 1 Hz RBW)，解析度頻寬 (RBW) 範圍為 1 Hz ~ 3 MHz，視訊頻寬 (VBW) 範圍為 1 Hz ~ 3 MHz。該頻譜分析儀同時還擁有同類產品中最快的掃瞄速度。

內部記憶體可儲存 1000 多個測試設置。使用小型快閃記憶體模組或 USB 快閃記憶體可儲存無限數量的跡線和設置。量測結果可直接儲存於小型快閃記憶體模組內。大小為 512 MB 的模組能夠儲存 20000 多個頻譜分析儀量測結果。透過 SCPI 編程提供採用乙太網 10/100 Base-T 連接的遠端編程。透過乙太網連接，用戶可以借助附隨產品提供的 Anritsu 遠端存取軟體對儀器進行遠端操作，極大提高了靈活性。用戶也可透過乙太網或 USB 連接上傳和下載量測結果與設置。

此外還新增了準峰值檢測功能以及 CISPR 解析度頻寬。
多語言用戶介面（英語、中文、法語、德語、日語、西班牙語、韓語和義大利語）

For supporting documentation, see Library.

應用

方便的操作程式、高靈敏度、良好的可重複性和卓越的性能，這些使得 MS2724B 可以簡化無線系統的量測，輕鬆驗證系統是否符合標準。典型應用包括：

3G 手機基站訊號的 5 次諧波的量測
發射器頻譜分析 - 佔用的頻寬、通道功率、相鄰通道功率比和調變
接收訊號分析 - 頻內干擾與頻外偽訊號和頻譜遮罩的定位與識別
訊號強度映射 - 用來確定天線、基站和中繼器最合適的地點。
3G 訊號的現場分析 - 掃瞄速度快、現場更換電池、智慧型量測和日光下可視顯示器，這些特點使得 MS2724C 成為挑戰惡劣環境的理想選擇。
AM & FM 類比比與 IBOC 廣播驗證量測
