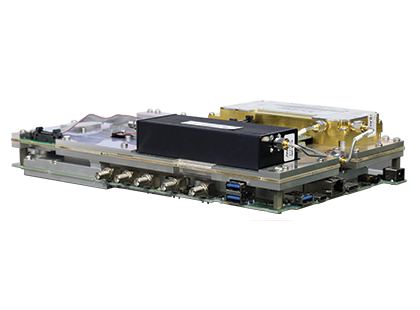

Spectrum Monitor Module MS27200A

微波頻譜監測模組

MS27200A
精巧型設計,易於整合至各類平台與系統中,加速開發流程,無需額外建置頻譜分析儀,可適用於 SIGINT、TSCM、干擾源定位與無人機偵測等應用。
overview

頻率範圍:9 kHz 至 9/14/20/26.5/32/43.5/54 GHz

Anritsu MS27200A 微波頻譜監測模組結合多年頻譜分析技術經驗,可彈性整合於各類系統中。其內建多項先進功能,支援 5G、LTE、AM/FM、WCDMA、即時頻譜分析儀 (RTSA)、IQ 擷取與串流。該模組可執行多樣化量測,無需外接 PC 進行軌跡資料處理,所有通訊皆透過 SCPI 指令控制。

MS27200A 為各類系統提供頂級射頻 (RF) 性能表現,其平均雜訊位準 (DANL) 可達 -164 dBm,三階互調截取點 (Third-Order Intercept;TOI) 典型值為 +20 dBm,具備卓越的量測準確度,充分展現頻譜分析儀的高階性能表現。此外,MS27200A 提供高達 110 MHz 的分析頻寬,支援強大的 RTSA 功能,並可擷取大頻寬訊號。

精巧型設計使其可輕鬆整合至各類平台與系統中,加速開發流程,並無需額外建置頻譜分析功能。適用於各類訊號情報 (SIGINT)、技術監控反制 (TSCM)、干擾源定位與無人機偵測等應用。

  • 9 kHz 至 9/14/20/26.5/32/43.5/54
  • DANL:-164 dBm (使用前級放大器)
  • TOI:+20 dBm (典型值)
  • 分析頻寬:110 MHz
  • Amp 範圍:DANL 至 +30 dBm
  • 1 GHz 的相位雜訊:-110 dBc/Hz,偏移為 100 kHz (典型值)
  • 解調:5G NR, LTE FDD/TDD, RF 以及調變品質和 SSB 訊號分析
  • 解析度頻寬 (RBW):1 Hz 至 10 MHz
  • RTSA 頻寬:110 MHz 分析頻寬
  • 振幅準確度:<14 ghz="" ±="" 1.3="" db="" (±="" 0.5="" db="">
  • 零頻寬掃描 (Zero Span):最小掃描時間 60 ns
  • IQ 擷取和串流
  • AM/FM 調變品質測量
  • 上行/下行鏈路干擾分析

Anritsu Mobile Interference Hunting System — 快速、可靠、多源干擾檢測

Anritsu Mobile InterferenceHunter MX280007A 可快速且可靠地定位單一與多個干擾來源。其支援處理多個訊號源、反射、RF 陰影、漂移訊號、突發訊號和多路徑,有別於市面上昂貴且僅能針對單一固定干擾源的解決方案,Mobile InterferenceHunter MX280007A 展現其技術優勢。

Mobile InterferenceHunter 具備擷取後處理分析功能,用戶無需重新駕駛路線即可修改搜尋參數,並對已擷取數據進行重新分析,亦方便遠端與專家諮詢。

Mobile InterferenceHunter 可與 Anritsu 安立知多款手持式頻譜分析儀整合,提供從 9 kHz 至 54 GHz 的干擾搜尋及頻譜清除功能。Mobile InterferenceHunter 是一套快速、可靠且支援多源干擾檢測的解決方案,滿足干擾搜尋及頻譜清理需求。

ms2090a

Mobile InterferenceHunter

基於 PC 的 IQ 分析軟體,適用於處理遠端頻譜分析儀擷取的 IQ 數據

IQ Signal Master MX280005A 向量訊號分析軟體提供了一套全面的測量工具,可用於後處理和分析在 Field Master Pro 頻譜分析儀上擷取的 IQ 數據文件。此軟體旨在匯集所有擷取 IQ 數據文件所需的基本工具,並對擷取訊號的性質進行關鍵洞察。應用程式內建的多種模式,支援擷取或串流 IQ 數據並傳輸到電腦內存中,執行調變品質測量,並以高頻率和時間解析度回放 IQ 數據。

文件轉換模式可將支援的分析儀所擷取的 IQ 數據,轉換為 MG3710E 向量訊號產生器所需的格式,進一步提升整體性能。

此軟體專為國家射頻頻譜監管機構、安全機構和國防電子公司所設計,協助將現場擷取的射頻訊號進行關鍵洞察;同時亦適用於需監測和保護 RF 頻譜,免受未授權使用者或意外干擾源影響之相關組織。

ms27200a

IQ Signal Master MX280005A Vector Signal Analysis Software

IQ 數據可透過 USB、乙太網路或搭配使用 MA25101A IQ Streaming PCIe 套件的 PCIe 介面,擷取或串流輸至 PC。

PCIE streaming kit

Vision™ 是一款在 PC/筆記型電腦上運行的軟體應用程序,使用 Windows 操作系統 (Windows 7/8/10/11),可作為選配功能,用於監控、識別和定位干擾訊號。

Vision Monitor

Vision Monitor 為一款可視化使用者介面,適用於監控遠端頻譜活動,以多種格式提供測量數據,包括頻譜軌跡數據、頻譜圖、表格和圖表;當網路中部署多個監控器時,使用者可於任一位置即時存取頻譜量測結果。



Vision Monitor 應用程序具備全自動化功能,測量數據可被擷取並定期上傳到數據庫以進一步處理,根據需求和儲存容量,使用者可以保留數月或數年的頻譜歷史數據。一般而言,在一個擁有 1,000 個探針的系統中,每個探針每 15 分鐘上傳一次頻譜數據,30 天的頻譜歷史數據約需 1 TB 的存儲空間。

ms27200a

Vision Remote Spectrum Monitoring Software
應用

MS27200A 可整合至多種系統或平台中,也可獨立使用。從此模組所收集到的資料可傳送至其他系統,以支援更多延伸應用。亦可將多模組搭配使用,實現多元創新應用。

訊號情報 (Signal Intelligence;SIGINT)

透過 110 MHz 分析頻寬,以及 32 位元資料擷取與串流能力,MS27200A 頻譜模組可整合至各類 SIGINT 應用中。此模組偵測到目標訊號時,內建的視訊觸發功能可立即啟動擷取,完整記錄訊號起始段。搭配多種觸發模式與參數設定,MS27200A 可為 SIGINT 系統提供靈活且可靠的訊號監測能力。

技術監控反制 (Technical Surveillance Counter Measure;TSCM)

追蹤並定位未經授權的射頻 (RF) 裝置,是政府與民間機構維護安全的重要工作。TSCM 應用通常會部署遠端頻譜監測設備,持續監測特定場所,並搭配其他感測器使用。MS27200A 可作為 TSCM 解決方案的一部分,協助系統整合商將頻譜監測功能導入既有系統中。

干擾追蹤 (Interference Hunting)

干擾訊號可能以多種形式出現,其來源亦可能分布於不同環境。因此,如何透過合適的平台快速偵測並定位干擾源,已成為頻譜管理與無線通訊應用中的重要課題。MS27200A 可整合至汽車、船舶及無人機等不同平台,使其具備功率頻譜分析能力,並可進一步納入大型定位干擾系統。

生產製造環境

無論用於安全監控或生產流程,MS27200A 均可整合至各類製造系統中。除了支援不同產品的測試與驗證外,亦可用於監測企業專用 5G (Private 5G) 網路的效能,並延伸至更多生產製造應用。

選項
MS27200A-0709 Frequency Range 9 kHz to 9 GHz
MS27200A-0714 Frequency Range 9 kHz to 14 GHz
MS27200A-0720 Frequency Range 9 kHz to 20 GHz
MS27200A-0726 Frequency Range 9 kHz to 26.5 GHz
MS27200A-0732 Frequency Range 9 kHz to 32 GHz
MS27200A-0743 Frequency Range 9 kHz to 43.5 GHz
MS27200A-0754 Frequency Range 9 kHz to 54 GHz
MS27200A-0005 Wi-Fi Connectivity
MS27200A-0006 Remove Wi-Fi and Bluetooth
MS27200A-0007 Secure Data
MS27200A-0017 Secure Communication
MS27200A-0024 Interference Finder
MS27200A-0027 Channel Scanner
MS27200A-0031 GNSS Receiver (requires GNSS antenna, sold separately)
MS27200A-0089 Zero Span IF Output
MS27200A-0090 Gated Sweep
MS27200A-0103 55 MHz Analysis Bandwidth
MS27200A-0104 110 MHz Analysis Bandwidth
MS27200A-0105 150 MHz Analysis Bandwidth
MS27200A-0124 IQ Waveform Capture (includes MX280005A IQ Signal Master base feature set)
MS27200A-0125 IQ Waveform Streaming (includes MX280005A IQ Signal Master base feature set) (Requires Option 124)
MS27200A-0126 IQ Waveform Capture (includes MX280005A IQ Signal Master base feature set) (Non-Export Controlled)
MS27200A-0127 IQ Waveform Streaming (includes MX280005A IQ Signal Master base feature set) (Requires Option 126, Non-Export Controlled)
MS27200A-0128 Enable Vector Signal Analysis (requires Option126)
MS27200A-0199 Real-Time Spectrum Analysis (RTSA)
MS27200A-0400 Enable Vision Monitor
MS27200A-0401 Enable Vision Locate (Option 400 Required)
MS27200A-0407 Enable Vision High-Speed Port Scanner
MS27200A-0421 Pulse Analyzer
MS27200A-0509 AM/FM Modulation Measurements
MS27200A-0871 WCDMA FDD Measurements (requires Option 31)
MS27200A-0883 LTE FDD/TDD Measurements (requires Option 31)
MS27200A-0888 5GNR FDD/TDD Measurements (requires Option 31)
MS27200A-xxxx-0097 Accredited Calibration to ISO17025 and ANSI/NCSL Z540-1 (xxxx is the frequency option number)
MS27200A-xxxx-0098 Standard Calibration to ISO17025 and ANSI/NCSL Z540-1 (xxxx is the frequency option number)
MS27200A-xxxx-0099 Premium Calibration to ISO17025 and ANSI/NCSL Z540-1 plus data (xxxx is the frequency option number)
入門指南

透過乙太網路連接微波頻譜監測模組

MS27200A 透過模組上的 Gigabit Ethernet 連接埠進行通訊。使用者可選擇透過 DHCP 動態取得 IP 位址,或自行設定靜態 IP 位址,其預設靜態 IP 位址為 10.0.0.2。使用筆記型電腦或桌上型電腦與模組建立連線後,即可透過 SCPI 指令變更 IP 位址設定。

使用 DHCP 時,Anritsu 安立知提供 Discovery Tool,可搜尋網路中所有已連線的裝置。Ethernet Discover Program 可用於偵測同一網路內的所有 Anritsu 安立知設備,並透過「下載」按鈕取得。

部分使用者可能會偏好使用網域名稱伺服器 (Domain Name Server;DNS),為頻譜監測設備設定主機名稱,並將其對應至動態 IP 位址,例如「mymonitor1.org」或「spectrum1.net」。目前市面上提供多種免費 DNS 服務,而Anritsu 安立知所採用的服務之一為 www.no-ip.com。使用者需先建立帳戶,再為儀器設定主機名稱。

有關 Ethernet 連線設定的詳細資訊,請參閱「資料庫」頁籤中的《使用手冊》。

透過 USBTMC 連接微波頻譜監測模組

部分使用者可能會偏好使用網域名稱伺服器 (Domain Name Server;DNS),為頻譜監測設備設定主機名稱,並將其對應至動態 IP 位址,例如「mymonitor1.org」或「spectrum1.net」。目前市面上提供多種免費 DNS 服務,而Anritsu 安立知所採用的服務之一為 www.no-ip.com。使用者需先建立帳戶,再為儀器設定主機名稱。
