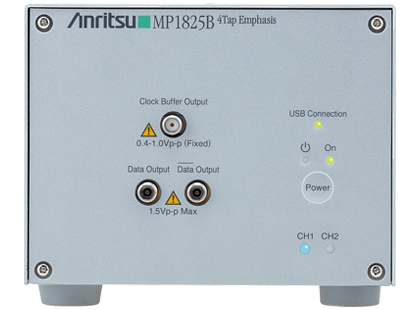

4 階加重系統 MP1825B

4 階加重系統

MP1825B

請求報價

下載

概述
資料庫

Overview

功能
描述

可支援 4 階預加重
支援兩種位元率範圍（14.10 Gbit/s 或 32.1 Gbit/s）
不影響抖動透明度 / 輸入抖動值
體積小巧且具遠端遙控功能
可與其他製造商的 BERT 或是與客戶設備訊號源相容使用

4 階加重系統 MP1825B 是一款 4 階預加重轉換器，支援速率最高可達 32.1 Gbit/s，可輕鬆改變預加重波形振幅、偏移、各階振幅等等，以便有效評估高速介面的特性。

■　4 階加重系統 MP1825B

位元率	1Gbit/s 至 14.05 Gbit/s [MP1825B-001] 　1 Gbit/s 至 14.1 Gbit/s [MP1825B-001, 005] 　1 Gbit/s 至 28.1 Gbit/s [MP1825B-002，未使用加倍器輸入／輸出] 　8 Gbit/s 至 28.1 Gbit/s [MP1825B-002，使用加倍器輸入／輸出] 　1 Gbit/s 至 32.1 Gbit/s [MP1825B-002, 006, 未使用加倍器輸入／輸出]
資料輸出	輸出數量：2 (Data/xData)
加重設定	a) 2 後標記，1 前標記　b) 3 後標記　c) 1 後標記，1 前標記　d) 2 後標記　e) 1 後標記　f) Rev. 3 後標記
峰值電壓	100 mVp-p 至 1.5 Vp-p（單端）
眼圖振幅	100 mVp-p 至 1.0 Vp-p（單端），步進值：2 mVp-p
偏移	-1.0 Vth 至 +1.0 Vth，步進值：1 mV
可變資料延遲	有。[MP1825B-003 或 MP1825B-004]
尺寸	120（寬）× 90.9（高）× 140（深）mm

資料庫

摺頁冊

摺頁冊	發行日期
Signal Quality Analyzer MP1800A Series	2018/4/27
4 Tap Emphasis MP1825B	2016/9/30

應用說明

應用說明	發行日期
Ideal Pre-Emphasis Constant Setting	2011/12/8

傳單

傳單	發行日期
32.1 Gbit/s 4 Tap Emphasis	2013/10/25
28 Gbit/s 4Tap Emphasis Test Solution (MP1825B 4Tap Emphasis)	2011/4/21

快速參考指南

快速參考指南	發行日期
Supplementary Explanation of MP1825B Full and Half-Rate Clock Operation	2017/5/24

作業手冊

作業手冊	發行日期
MP1825B 4Tap Emphasis Operation Manual	2018/4/23
MP1825B 4Tap Emphasis Operation Manual	2015/7/16
