MD1230B 網路監控器具備可於使用期間（傳遞模式）運作的擷取功能，並於各個連接埠配備獨特的大型緩衝器。這項強大功能非常適合用於診斷網路故障問題。您可依據特定條件搜尋擷取的訊框，並可選取及顯示所需訊框。您可針對擷取訊框以最高 10 Gbps 的全線速解碼及顯示多種通訊協定。

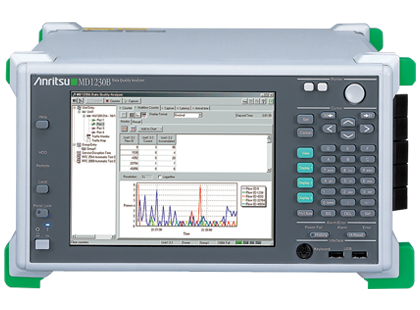

MD1230B 是業界首創的可攜式乙太網路 / IP 網路資料分析儀，將線速效能分析及網路監控兩項功能合而為一。MD1230B 內建 LCD 顯示器，並具備直覺操作的 Windows XP 型 GUI 及模組化架構，是功能多元且易於使用的解決方案，適合研發、製造乃至於安裝和維護等所有網路測試環境。

MD1230B 主機具備五個插槽，在本文「特色」所述的各種介面模組均可於現場安裝。您可同步以菊鏈方式連接多部 MD1230B 裝置，以增加連接埠密度。以 Windows 為基礎的 GUI 軟體，可讓多位同時使用者使用與 MD1230B 螢幕上完全相同的 GUI，由外部個人電腦透過 10 / 100 Mb 乙太網路 IP 連線於遠端控制 MD1230B 裝置。

MD1230B 提供各式各樣的效能分析功能，適用於路由器、交換器及其他網路裝置在研發及製造期間的工程、符合性、功能、製造及品保測試，此外也可於實驗室評估期間進行互通性測試及比較分析。非常精密卻易於使用的串流編輯器，可讓使用者建構複雜資料流，以完整的 10 Gbps 線速進行傳輸，並支援兩種類型的 QoS 設定進行 QoS 機制驗證。此外其中也充分整合自動基準測試套件，可進行 IETF 在 RFC2544 和 RFC2889 定義的網路效能分析，只要按下按鈕就能享有輕鬆有效的測試。

乙太網路

產品應用

在現場和實驗室安裝及故障診斷新 IP 網路的服務供應商
負責安裝、支援及故障診斷客戶 IP 網路的網路諮詢公司、維修公司、委外網路管理公司及系統整合商
終端使用者（大學、研究實驗室、大型企業、政府機構）支援及故障診斷本身的內部乙太網路
使用高階通訊協定分析進行網路影音傳輸 (Voice and Video over IP) 分析、測試端對端延遲及抖動、測量網路效能，以及解決 VoIP 問題
以體積精巧並內建電腦及顯示器的單一主機，支援 10/100 Mbps 至 10 Gbps 的資料速率
- 乙太網路介面 - 10 BASE-T / 100 BASE-TX、1000 BASE-T / SX / LX / LH / ZX、10 GbE
- 任何介面模組組合可於相同主機之中同時運作
- 可現場安裝模組及熱插拔 SFP
提供熟悉且方便操作的 Windows XP 型作業介面，並於測試器及遠端控制電腦使用相同 GUI，不但可以加快學習時間，也適合比較不熟練的使用者操作
可傳輸、監控、計數及解碼許多高階 IP 通訊協定，提供網際網路語音傳輸 (VoIP) 測試及故障診斷功能，協助解決簡易實體層測試器無法分析的複雜通訊協定相關網路問題
以全線速進行獨特的傳遞（使用中）乙太網路雙向監控及通訊協定分析
獨特的單按鈕網路裝置效能測試，以 RFC2544 及 RFC2889 標準為依據，可讓使用者在採購新設備或安裝軟體更新前評估路由器及交換器
強大的 IPv6 流量產生及測試功能，符合次世代網路的需求
精準度達 1 µsec 的網路延遲測量，提供重要功能進行 IP 影音網路及網路裝置的分析和故障診斷
強大及彈性的獨特篩選器及觸發條件
可於每個連接埠以全線速產生最高 255 個資料串流
通訊協定模擬功能 - 乙太網路 OAM、ARP、ICMPv4、MLD、及其他
QoS 效能測試
