56G/64G bit/s MUX

MP1861A

索取报价

下载

概述
资料库

Overview

特征
描述

56G/64 Gbit/s 带宽： CEI-56G、400 GbE、FEC 比特率
2:1 MUX、1:2 DEMUX：28G/32G 2ch BERT 扩展至 56G/64G
精巧远程射频头：减少 DUT 连接线损耗
卓越的信号质量与接收灵敏度：高精度测量半导体芯片
- 固有随机抖动 200 fs rms (典型)
- 最大可变幅度输出：3.5 Vp-p
- 输入灵敏度：25 mV (典型)、单端、眼图高度
多种信号完整性测量功能：支持 CEI-56G 和 400 GbE 测试

TJ/DJ/RJ/浴盆抖动、眼图、眼图冗余自动测量
抖动容限测试 (使用 MU181500B)

支持 SJ、RJ、BUJ、SSC、双音 SJ、半周期抖动 (偶数/奇数抖动)
生成 SJ 时利用大量：0.55 UI @ fm 250 MHz

利用多信道可变数据偏移进行串扰测试

出色的可扩展性

最多 4 个信道同时同步码型生成和 BER 测量
加重信号生成 (使用 MZ1854A、MP1861A 2ch 同步，57.8 Gbit/s)
PAM4 信号生成 (使用 MZ1854A、MP1861A 2ch 同步，56.2 Gbit/s)
支持突发信号测试
最高 512 Mbit/信道的可编程数据码型
比特率变化时，利用自动对齐功能自动调整 PPG 至 MUX 相位

随着云计算服务的普及，数据中心的通信量呈爆炸式增长。为解决此问题，人们正在探索 400 GbE 和 CEI-56G 等新型高速接口，以加快服务器和网络设备之间的通信。接收方特征和抖动容限是这些高速接口所用的 PHY 设备（如 SERDES）的关键性能指标。56G/64G bit/s MUX MP1861A 和 56G/64G bit/s DEMUX MP1862A 与装有 PPG、ED 和抖动调制源的 MP1800A 相结合，支持生成最高 64 Gbit/s 的串行 NRZ 数据，并支持 BER 和抖动容限测量。对 SJ、RJ、BUJ、SSC、双音 SJ、半周期抖动 (偶数/奇数抖动) 等各种抖动分量的容限可通过结合浴盆抖动进行测量，以支持 CEI-56G 等新标准。

■ 56G/64Gbit/s MUX MP1861A

项目		规格
数据输出	比特率	8 Gbit/s 至 56.2 Gbit/s 8 Gbit/s 至 64.2 Gbit/s (MP1861A-001)
	信道数	1 个信道；连接 MP1800A 时最多可并行同步 4 个信道
	幅度	0.5 Vp-p 至 2.5 Vp-p (≤56.2 Gbit/s、MP1861A-011) 1.0 Vp-p 至 2.5 Vp-p (>56.2 Gbit/s、MP1861A-011) 0.5 Vp-p 至 3.5 Vp-p (≤56.2 Gbit/s、MP1861A-013) 1.0 Vp-p 至 3.5 Vp-p (>56.2 Gbit/s、MP1861A-013)
	固有随机抖动*¹	200 fs rms (典型)
	半周期抖动	±20步幅
尺寸和重量		120 (W) x 90.9 (H) x 140 (D) mm (不含突起部分)，≤5 kg

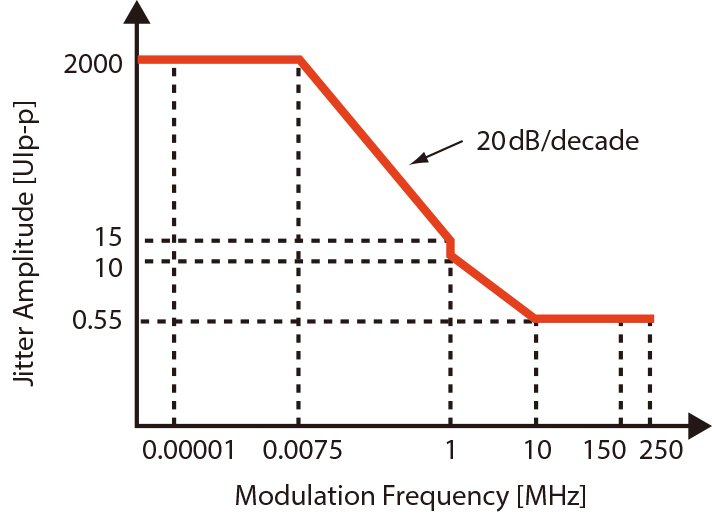

28G/32G bit/s PPG MU183020A/21A + 28G/32G bit/s ED MU183040B/41B + 56G/64G bit/s MUX MP1861A + 56G/64G bit/s DEMUX MP1862A		系统抖动容限 56.2 Gbit/s 时的典型示例

资料库

产品手册

产品手册	发布日期
56G/64G bit/s Test Solution (56G/64G bit/s MUX MP1861A / 56G/64G bit/s DEMUX MP1862A)	2016/9/30

产品简介

产品简介	发布日期
56G/64G bit/s Test Solution (56G/64G MUX/DEMUX)	2015/9/8

传单

传单	发布日期
56/64 Gbit/s Jitter Tolerance Measurement Solution	2015/5/28
56G/64G Linear Equalizer	2015/5/28
56Gbaud Emphasis/PAM4 Signal Generation	2015/5/28

操作手册

操作手册	发布日期
MP1861A 56G/64Gbit/s MUX Operation Manual	2015/7/16

视频

MP1861A/62A 56/64G bit/s MUX/DEMUX
56G/64G bit/s MUX MP1861A 和 56G/64G bit/s DEMUX MP1862A 与装有 PPG、ED 和抖动调制源的 MP1800A 相结合，支持生成最高 64 Gbit/s 的串行 NRZ 数据，并支持 BER 和抖动容限测量。
