安立发布 56-Gbaud PAM4 高幅值输出(4 Vpp)差分线性放大器

2019/11/12

具有业界领先的紧凑结构、功耗低的特性,用于评估 56-Gbaud PAM4 光器件

安立公司(总裁 Hirokazu Hamada)宣布最新研发的 56-Gbaud 高幅值输出线性差分放大器*1 AH54192A正式批量供货,该放大器主要用于评估 100/200/400 GbE 的下一代光收发模块。该新型线性放大器结构设计紧凑,功耗低特点,属于业界领先水平。

AH54192A 线性放大器支持差分4 Vpp 的高输出幅度的 56-Gbaud PAM4*2 信号。该放大器能够用于放大各种各种的信号源(如DSPs)56-Gbaud PAM4 信号,同时也能够直接调制需要高幅值的 EML 和 TOSA。

得益于安立在高速电子器件和光器件的半导体制造经验,低噪信号放大的同时成功抑制了转换为光信号后TDECQ*3 值的裂化。此外,随该线性放大器一并开发的专用电源,可以避免放大器上电的误操作。通过数字仪表的放大可调功能,实现高重复性的放大信号输出。

安立 AH54192A 满足市场对 56-Gbaud PAM4信号差分输入/输出接口、高质量波形以及利用专用电源避免器件损坏等特点的放大器需求,助于进一步提高网络速度。

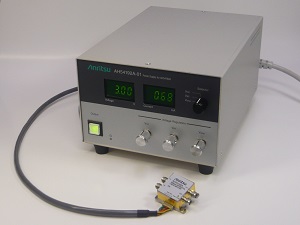

Dedicated Power Supply

专用电源

[ 开发背景 ]

为了应对数据流量的激增,服务器和网络设备通信速率的持续提高。随着速度的提高,下一代100/200/400 GbE 以太网采用QSFP-DD*4 和 OSFP*4 封装形式,同时使用2比特(4电平)的 PAM4 信号的途径达到 56-Gbaud 的速率,得以实现在单位时间内传递更多数据。正因如此,需要一款高可靠性的PAM4信号线性放大器。

为满足业界需求,安立研发了具附有专用电源的 AH54192A。各种各样的信号源搭配AH54192A,可以非常容易产生高输出幅度的56-Gbaud的PAM4信号。

[ 产品概述 ]

AH54192A是一款用于评估 56-Gbaud PAM4 信号的高输出幅度差分线性放大器。输出波形易于调节,附带的电源大大降低了由操作错误导致的器件损坏风险。

此外,即便工作在高幅度(4 Vpp,差分)56-Gbaud时,最大功耗也仅为0.9W。

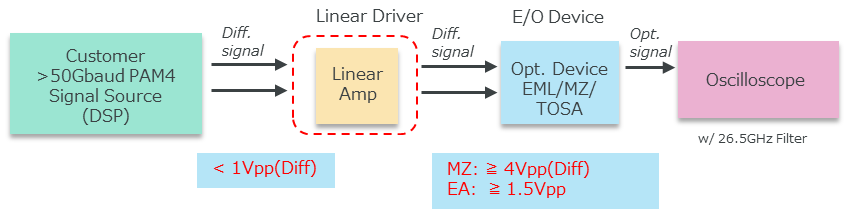

Example of System Setup for Evaluating E/O devices

评估E/O器件的测试系统示例

[ 目标市场和应用 ]

■ 目标市场:高速电/光器件产商。
■ 应用:高速光器件和高速多电平脉冲信号测试。

[ 专业术语 ]

*1 线性放大器
用于驱动多电平信号的放大器。多电平调制方式除了放大[0]和[1]的两个电平之外,同时放大中间两电平,实现高线性度的信号放大。

*2 PAM4
PAM是脉冲幅度调制(Pulse Amplitude Modulation)的缩写;幅度调试是一种增加传输容量的方法,PAM4使用四电平调制。

*3 TDECQ
TDECQ是发射色散眼图闭合度(Transmitter and Dispersion Eye Closure Quaternary)的缩写。是衡量PAM光信号质量的一个指标。

*4 QSFP-DD/OSFP
新一代400GbE光收发模块的封装形式
