安立联合力科开发 PCI Express Gen4测试系统

2017/10/9

MP1900A BERT搭配 LabMaster10Zi-A示波器执行自动化的PCIe Gen4发射端、接收端以及链路均衡测试,支持速率高达32Gbit/s

2017年10月9日 - 安立公司(董事长 Hirokazu Hashimoto)和力科联合宣布提供一套用于PCI E 4.0(PCIe Gen4)的自动化测试解决方案。将安立信号质量分析仪-R MP1900A和力科数字示波器LabMaster 10Zi-A 以及QPHY-PCIe-Tx-Rx软件相结合,配置成测试PCIe Gen4 电气特性以及物理层协议分析、TRx以及链路/均衡测试的一体化自动化系统,这将在提升高速IC、器件和网络的开发效率上发挥关键作用。
此外,该测试系统易于扩展,支持下一代PCI Express Gen5(PCIe Gen5),并有助于降低设备的支出成本。
安立公司将作为赞助商参加2017年10月12日在东京和2017年10月16-17日在台湾举行的PCI-SIG*1亚太区巡回开发者大会,并展示PCI Express 4.0 接收端的测试解决方案。

【背景】
为了满足在智能手机和移动终端普及下迅速膨胀的数据流量,数据中心正转向200G/400G Ethernet*2和高速的PCIe Gen 4(16Gbit/s)总线接口。此外,更高速的PCI Express Gen5(32Gbit/s)设备的测试正起动。对运营者来说,易于扩展、更短的测试时间以确保信号完整性和更低的成本支出是非常重要的几项。

【测试方案概述】
安立和力科的联合解决方案提供了易于扩展到支持32Gbit/s接口,通过自动化的发射端测试、接收抖动容限测试以及一致性测试*3所需的Tx/Rx链路均衡测试测量,有助于快速部署针对PCIe Gen5规范优化的端到端解决方案。

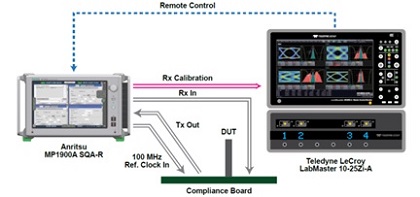

PCIE 4.0 Diagram

  • 简便的可扩展性:通过软件实现从PCIe Gen1(2.5Gbit/s)到PCIe Gen5(32Gbit/s)的扩展
  • 更短的设计验证:具有事件触发分析功能和高速校准算法的自动化软件缩短了波形校准和测试时间
  • 缩减的资本成本:使用相同的硬件便可扩展支持PCIe Gen5,降低了成本

【信号质量分析仪-R MP1900A特点】
安立信号质量分析仪-R MP1900A是一款支持速率高达32Gbit/s的高速BERT,具有精确的链路训练/均衡和链路训练状态机(LTSSM*4)分析功能。这些功能执行了10阶加重的脉冲码型发生器、具有时钟恢复的高灵敏度误码分析模块、12dB连续时间线性均衡(CTLE)和PCI Express 接收测试所需的链路协商。MP1900A具有世界一流的仅115fs(rms)的固有抖动和高质量的波形,不仅支持高可靠性的抖动和噪声容限测试,还具有以太网所需的PAM*5信号发射和接收功能。由于仅需一台MP1900A便可完成200G/400G以太网和PCI Express的评估,与之前的测试方案相比,设备的成本支出几乎减半。

【产品细节】
https://www.anritsu.com/zh-CN/test-measurement/products/mp1900a

【数字示波器 LabMater 10-25Zi-A特点】
力科数字示波器LabMater 10-25Zi-A具有PCIe Gen4 TRx校准测试所需的25GHz带宽和可升级到32Gbit/s以支持下一代串口标准甚至更快的标准。LabMater 10-25Zi-A和即将发布的QPHY-PCIe4-Tx-Rx软件选项可与安立MP1900A自动相连,以运行所需的PCIe Gen4 TRx和链路协商测试,起到帮助减少设计测试时间的作用。PCI Express接口调试使用了PCI Express解码功能,在波形图上以列表显示眼图分析,抖动分析和协议信息,使其直观易懂。

【目标市场和应用】

  • 目标市场:高端服务和通信设备
  • 应用:高速电子元器件、存储卡、显卡等的研发

【术语】
*1 PCI-SIG
PCI-SIG是一个管理和制定PCI开放式标准的世界标准机构。该组织定义了成员所需的行业I/O(输入/输出)标准。目前,全球有800多家业界领先公司成为了PCI-SIG成员。有关PCI-SIG及其成员的更多详细信息请访问www.pcisig.com。PCI Express是PCI-SIG的注册商标。
*2 200G/400G Ethernet
IEEE802.3bs标准化的下一代以太网的缩写。400G以太网以400Gbit/s传输数据。
*3 Compliance Test
PCI-SIG规范的测试方法,通过Pass/Fail评估是否获得PCI Express认证。
*4 LTSSM
用于管理PCIe 链路状态的链路训练状态机的缩写。
*5 PAM
通过幅度调制以增加传输容量的脉冲幅度调制的缩写。
