误码测试仪、采样示波器:评估AOC/DAC信号完整性

AOC和DAC信号完整性测试解决方案

在AOC(有源光缆)或DAC(直接连接电缆)的开发、生产过程中,都需要通过BER(比特误码率)测量或眼图分析、 抖动分析来评估信号的完整性。 BERTWave MP2100A系列测量仪内置BERT/采样样示波器,可同时进行信号完整性测试。
point.gif 大幅度缩短了信号完整性的测试时间,提高检查效率

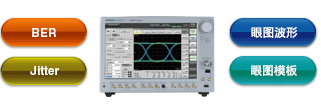

同时进行BER测量、眼图模板分析、眼图波罩测试、抖动分析
信号完整性测试是开发、生产10Gbps带宽设备或光模块等过程中不可或缺的步骤。使用MP2100A,可实现在1台设备上 同时进行信号完整性测试(BER测量、眼图模板分析、眼图波形测试、抖动分析);可同时对多个项目进行测量,省去了切换等操作步骤,大幅 度缩短了测量时间。

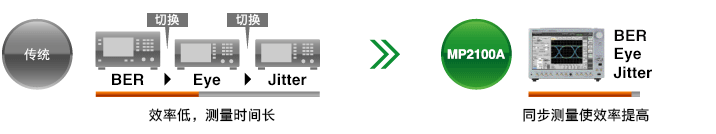

同时测量提高效率
用于评估AOC的理想测量仪

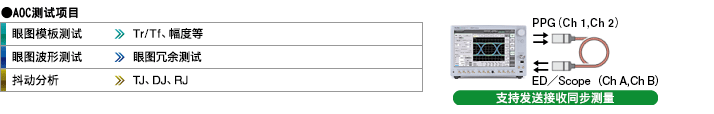

对于不断向高速化、多通道化发展的AOC(有源光缆)来说,需要进行以下项目的测试,MP2100A可以高速同步地进行 眼图模板分析、眼图波形测试和抖动分析。

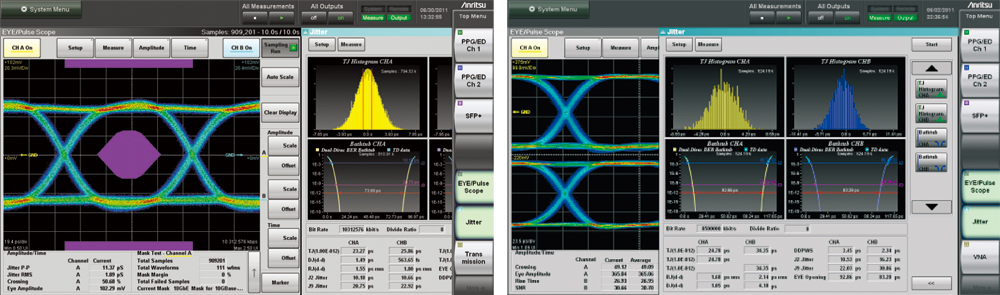

 同时测量    详细抖动分析

(点击放大)


(点击放大)

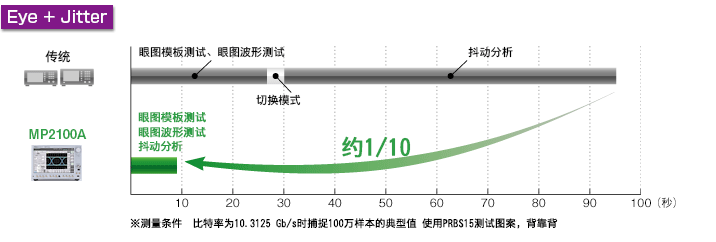

case1.gif 将检查时间缩短至原来的十分之一( 眼图+抖动)

MP2100A的取样速度高达100k/秒,缩短了眼图模板分析和眼图冗余测试的时间,并且进行眼图分析时可同步执行TJ 、DJ等抖动分析,无需进行模式切换,成功缩短了评估时间。使用MP2100A通过眼图模板分析、眼图冗余测试、抖动分析进行检查时,可将检查 时间缩短至原来的十分之一
Eye + Jitter

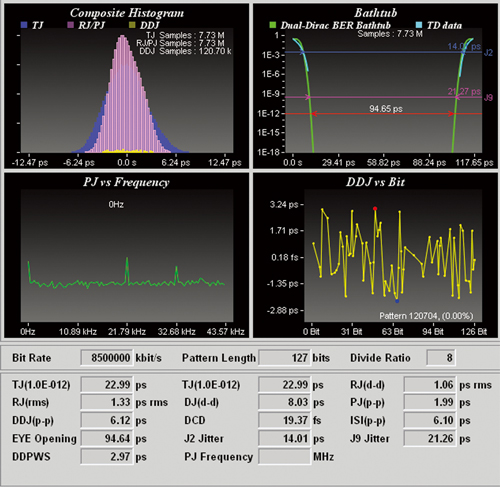

MP2100A也支持更详细的抖动测量(DDJ或DDPWS等)。虽然进行更详细的抖动测量时也需要切换模式,但MP2100A采 用了高速触发功能,与传统产品相比测量速度更快。

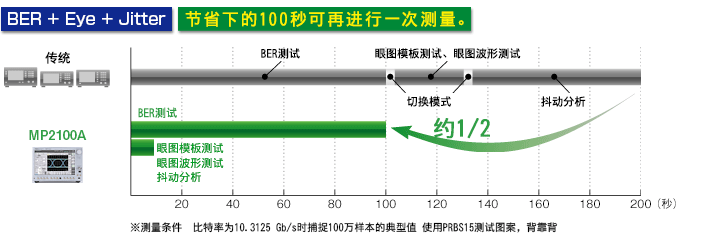

case2.gif 将检查时间缩短至原来的二分之一( BER+眼图+抖动)

MP2100A可同步进行BER测量、眼图模板分析、眼图冗余测试、抖动分析,与使用多台测量仪的传统方法相比,检查 时间可缩短一半。通过提高检查效率,可有效提高生产能力、降低检查成本。
fig5_2
