VNA Master + 頻譜分析儀

MS2037C

請求報價

下載

概述
選件
資料庫

Overview

功能
描述

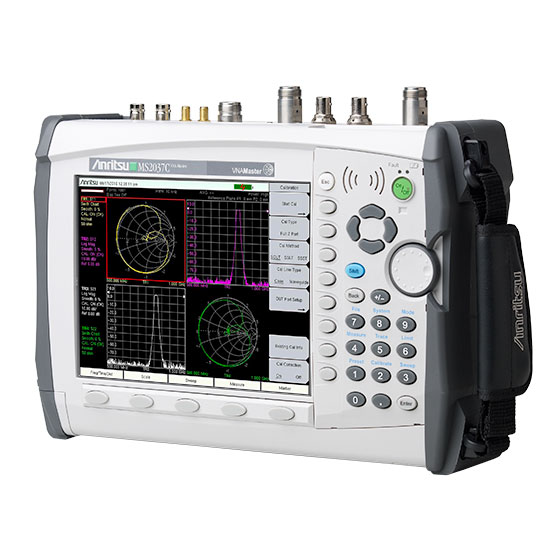

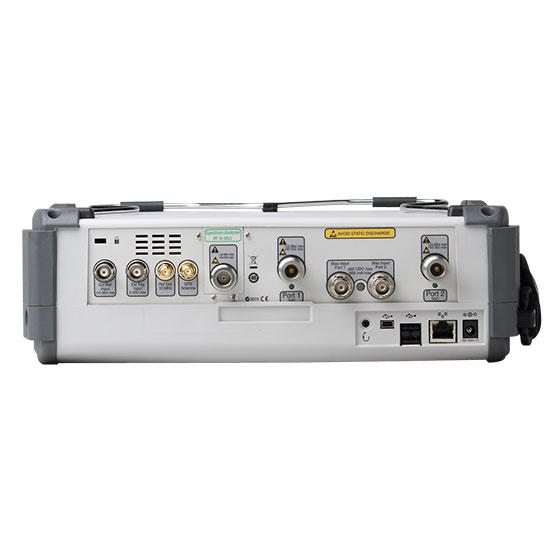

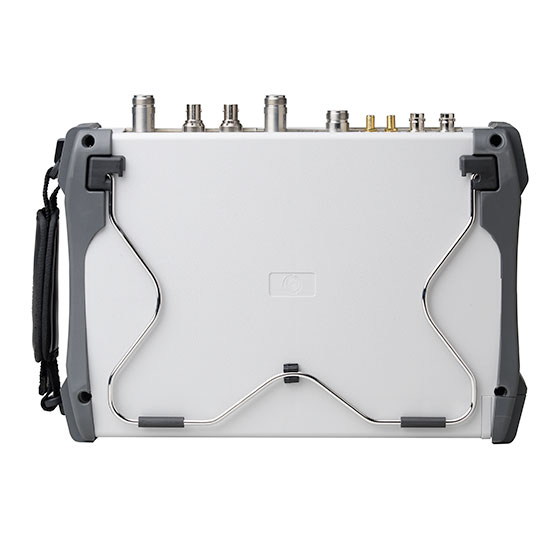

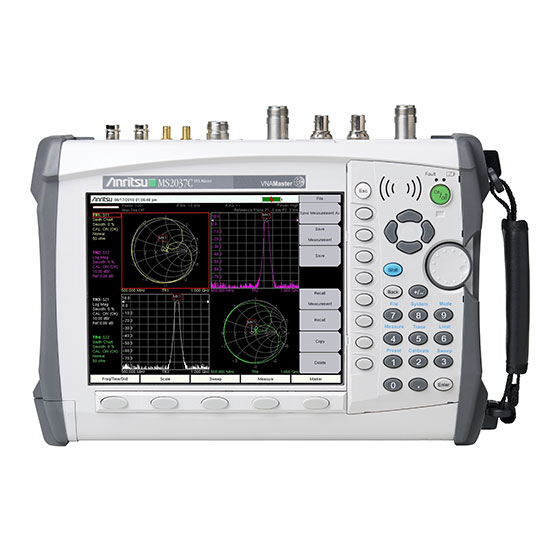

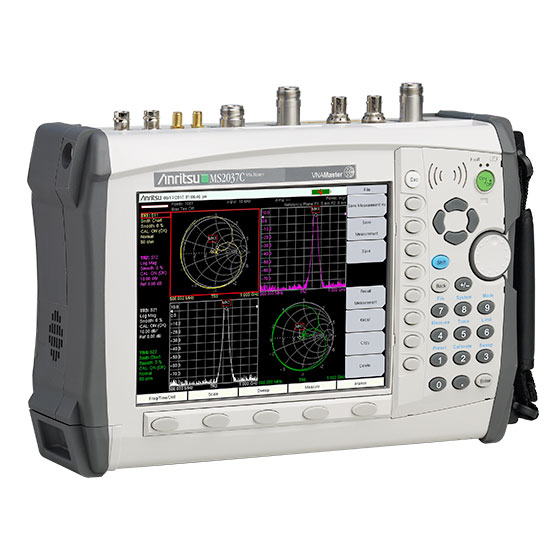

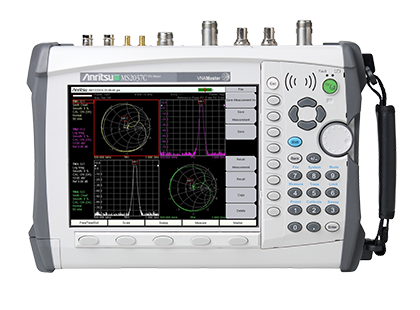

VNA Master MS2037C 5 kHz ~ 15 GHz）

具有 12 項誤差校正的終極精度
使用者定義的四象限顯示，可檢視所有 4 個 S-參數
350 微秒/資料點掃瞄速度

+ 頻譜分析儀（9 kHz ~ 15 GHz）

測量：佔用頻寬、通道功率、ACPR、C/I
DANL： –160 dBm，1 Hz RBW
動態範圍： > 104 dB，1 Hz RBW
突發檢測

標準 3 年保固 (電池 1 年保固)

VNA Master MS2037C 是 Anritsu 的 MS202xC/3xC 系列的中層模型，提供的向量網路分析儀的頻率覆蓋範圍為 5 kHz 到 15 GHz，頻譜分析儀的覆蓋範圍為 9 kHz 到 15 GHz。 VNA Master MS2037C 提供具有超低的雜訊電平的高性能頻譜分析儀。 VNA Master MS2037C 基於 Anritsu 業界領先的掌上型平台建立，可提供無與倫比的測量性能和精准度；減少了陸地、海上、航空以及航太中分析現代通訊系統所需的不同工具的數量。

同樣令人印象深刻的是，該量測工具是業界首台具備 12 項誤差校正算法的掌上型 VNA。該分析儀的量測速度通常為 350 µ秒/資料點。當現場對濾波器進行調諧時多個 S 參數經常會相互影響，而該量測速度則非常適合在現場對濾波器進行調諧。 MS2037C 採用 3 接收器架構，只需與 DUT 進行單一連接，就能同時測量和顯示全部 4 個 S 參數。

現場射頻工程師和技師可為全球航空航天、國防和常規應用通訊系統提供現場安裝和維護支援。這些應用通常包括海軍和海岸警衛隊軍艦上的雷達、軍用車輛上的通訊設備以及空軍、海軍陸戰隊和民用飛機的航線測試等等。他們為全球無線電導航系統中的甚高頻全向信標 (VOR) 天線提供支援。他們在工作過程中經常遇到可能導致整個系統出現故障的多種系統元件：天線、電纜、濾波器、多路器、放大器、隔離器、循環器、開關以及其他精密元件。

VNA Master 還可應用於新興高科技應用領域，如天線罩/電介體現場測試。該設備的 VNA 誤差校正功能對於 Damaskos, Inc. 等製造商提供的用於測試電介體、層壓板、鐵氧體、損耗塗料等材料的創新測試夾具而言至關重要。另一個創新應用是對艙壁和艙室內蜿蜒纏繞的機載和船載線纜束的故障點進行定位，該故障點定位問題由來已久，如今利用 VNA Master 可得到有效解決。請參閱資料庫中的應用指南。

+ 頻譜分析儀 (9 kHz ~ 15 GHz)
在測試現場，測試系統中含有技術尖端的發射器和接收器，這些設備需要具有複雜的發射器和接收器 (LO) 訊號所對應的特性，以便有正常的發射和接收性能。除了必需的 VNA 測試外，這些綜合性訊號測試進一步提高了維護技師的工作複雜程度。而適於執行現場作業的頻譜分析儀則大大簡化了此工作。頻譜分析資料對於諸如雷達、電子防務和通訊系統等頻率高達 15 GHz 的微波系統而言尤為重要。

MS2037C VNA Master + 頻譜分析儀在已經很強大的 MS2027C VNA Master 基礎上，又增加了強大的現場頻譜診斷功能！不要’被該設備的小尺寸所蒙蔽；這個功能強大的儀器組合所具備的性能和功能可與同類的臺式設備相媲美，能夠大大地簡化現場頻譜監控、干擾分析以及其他通用訊號量測操作。內置預選器能夠在對多種訊號進行干擾測試時消除可能會發生的虛假響應。該設備特有 30 MHz 採集頻寬、10 MHz RBW 和驚人的掃瞄速度，能夠更好地執行資料採集和運算。

這些新型設備新增諸如內部常式等重要功能，在以盡可能快的速度優化掃瞄的同時，顯示最準確的資料。此外 VNA Master 具有寬泛的頻譜分析頻率覆蓋範圍、令人滿意的動態範圍以及優異的相位雜訊性能，所涉及的頻率在 9 kHz 到 15 GHz 之間。應用領域包括回程微波現場測試或 3G 基站中關鍵的第 5 次諧波量測。

VNA Master + 頻譜分析包含多種一鍵式標準量測序列，其中包括場強、佔用頻寬、通道功率、相鄰通道功率比和載幹比 (C/I)。此外，內置 AM/FM/SSB 解調器還簡化了對干擾訊號的識別操作。總的來說，VNA Master + 頻譜分析儀是一種可隨時隨地進行通用頻譜分析的有力便攜式工具。干擾分析儀（選件 25）對於有效揭示協同定位訊號問題具有尤為重要的意義。

選件

選件	描述	選件訂購號
選件 2	時域（包括選件 0501，距離域）	MS2037C-0002
選件 7	安全的資料操作	MS2037C-0007
選件 10	內置可變電壓偏壓器	MS2037C-0010
選件 11	K(f) 測試埠連接器	MS2037C-0011
選件 15	向量電壓表	MS2037C-0015
選件 19	高精度功率計（需要 USB 感測器，單獨出售）	MS2037C-0019
選件 25	干擾分析 - 透過可辨音調和 RSSI（接收訊號強度指示）提供了頻譜圖顯示（需要外部天線）	MS2037C-0025
選件 27	通道掃瞄儀（需要外部天線）	MS2037C-0027
選件 31	GPS 接收器（需要 GPS 天線，單獨出售）	MS2037C-0031
選件 77	平衡/差分 S-參數，單埠	MS2037C-0077
選件 501	距離域	MS2037C-0501
選件 509	AM/FM/PM 解調分析儀	MS2037C-0509
選件 98	Z-540 校準	MS2037C-0098
選件 99	高階校準	MS2037C-0099
