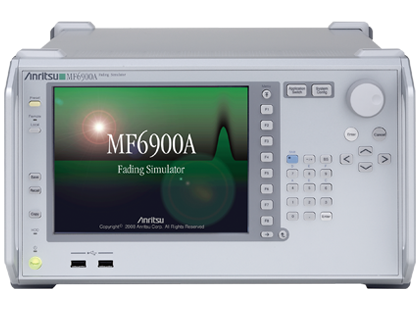

衰减模拟器 MF6900A通过专用的数字接口,与 MD8430A 信号测试仪相连,以轻松地模拟 LTE 基站并运行 3GPP LTE 2x2 MIMO 和 4x2 MIMO 测试所需的衰减模拟测试。
它支持 3GPP TS36.521 定义的所有衰减传播测试并使用全数字基带处理技术,以确保在相同设置下完成高重现性的衰减处理,同时极大地简化复杂的 MIMO 功率控制并达到高精准度。
一台 MF6900A 设备支持 LTE 2x2 MIMO 双单元测试和 4x2 MIMO 测试,并集成了支持 LTE 的 MD8430A 信号测试仪,便于配置用于切换测试的 LTE 2x2 MIMO 系统。 此外,该设备与具有 W-CDMA 功能的 MD8480C 信号测试仪连接,可支持 LTE/W-CDMA 系统间切换测试。
接口 |
数字 I/F (LVDS) |
信道 配置 |
SISO 2x2 MIMO,2x1 MISO,1x2 SIMO(配备 MX690010A 和连接 MD8430A 时可用) |
4x2 MIMO、 4x1 MISO (配备 MF6900A-001、 MX690010A、 MX690010A-001 和
连接 MD8430A 时可用)
移动、生灭、Tx/TRx 差异(配备 MX690020A 和连接 MD8430A 时可用)
路径数量 |
12 条路径/信道 |
相对路径 延迟 |
0 至 600 µs,0.1 ns 分辨率,0.1 ns 调整精度(基于 0 秒延迟) |
相对路径增益 |
–50 至 0 dB,0.1 dB 分辨率,0.05 dB 调整精度 |
Doppler 频率 |
0 或 0.1 Hz 到 20 kHz,0.01 Hz 分辨率 |
衰减类型 |
等相,纯 Doppler,Rayleigh,Rice |
▦ 衰减特性
SISO |
案例 1,案例 2,案例 3,案例 4,案例 5,案例 6,案例 8,VA3,VA30,VA120,PA3,PB3 |
[3GPP TS25.101 V8.9.0 (2009-12), TS34.121-1 V8.9.0 (2009-12)]
EPA,EVA,ETU [3GPP TS36.101 V8.8.0 (2009-12)]
2x2 MIMO / 1x2 SIMO |
EPA,EVA,ETU [3GPP TS36.101 V8.8.0 (2009-12)] |
4x2 MIMO / 4x1 MISO |
EPA,EVA,ETU [3GPP TS36.101 V8.8.0 (2009-12)] |
2x2 HST / 1x2 HST / 1x1 HST |
高速培训方案 [3GPP TS25.101 V8.9.0 (2009-12),TS34.121 V8.9.0 (2009-12),TS36.101 V8.8.0 (2009-12)] |
1x2 CQI / 1x1 CQI |
CQI 测试的条件 [3GPP TS36.101 V8.8.0 (2009-12)] |
移动 |
移动传播条件 [3GPP TS25.101 V8.8.0 (2009-12)] |
生灭 |
生灭传播条件 [3GPP TS25.101 V8.8.0 (2009-12)] |
Tx/TRx 差异 |
案例 1,案例 2,案例 3,案例 4,案例 5,案例 6,案例 8,VA3,VA30,VA120,PA3,PB3 |
[3GPP TS25.101 V8.9.0 (2009-12), TS34.121-1 V8.9.0 (2009-12)]
