| 項目 |
内容 |
| インタフェース |
回線数 |
最大8回線 |
アナログ回線
2W/4W専用線 |
●対応（専用チャネル盤で対応※1）
2W/4Wは設定切り替え |
アナログ回線
2W加入者回線 |
●対応（専用チャネル盤で対応※1）
対交換機/対電話機/対磁石式電話は設定切り替え |
アナログ回線
磁石式電話 |
| 接点 |
●対応（専用チャネル盤で対応※1） |
| シリアル通信 |
－ |
| 各インタフェース仕様 |
●アナログ回線 2W/4W専用線 |
| 通信方式 |
2線式または4線式 |
| 周波数帯域 |
300～3400Hz |
| 符号化 |
JT-G.711（μ-law PCM 非圧縮） |
| 入出力インピーダンス |
600Ω平衡（公称インピーダンス） |
| 入出力レベル |
4W設定 |
入力レベル：-8dBr、出力レベル：+4dBr |
| 2W設定 |
入力レベル：0dBr、出力レベル：-4dBr |
| SS/SR方式 |
TTC JJ-21.10による。SR方式では地気/開放の切り替えが可能 |
| ●アナログ回線 2W加入者回線 |
| 通信方式 |
2線式（対交換機レピータ/対自動電話機） |
| 周波数帯域 |
300～3400Hz |
| 符号化 |
JT-G.711（μ-law PCM 非圧縮） |
| 入出力インピーダンス |
600Ω平衡（公称インピーダンス） |
| 入出力レベル |
入力レベル：0dBr、出力レベル：-8dBr |
| 直流ループ抵抗 |
1200Ω以下（電話機抵抗を含む） |
| 呼出信号 |
20±5Hz、75Vrms以上 |
| 発着信号 |
ループ発信 |
| 転極方式 |
ノーマル/リバース（着信、応答時） |
| エコーキャンセラ機能※2 |
有効/無効 |
| ●アナログ回線 磁石式電話 |
| 通信方式 |
2線式 |
| 周波数帯域 |
300～3400Hz |
| 符号化 |
JT-G.711（μ-law PCM 非圧縮） |
| 入出力インピーダンス |
600Ω平衡（公称インピーダンス） |
| 入出力レベル |
入力レベル：0dBr、出力レベル：-8dBr |
| 呼出信号 |
20±5Hz、75Vrms以上 |
| 発着信号 |
16Hz発着信 |
| エコーキャンセラ機能※2 |
有効/無効 |
| ●接点 |
| 入力接点 |
8点（地気入力） |
| 出力接点 |
8点（無電圧接点/地気出力） |
| Ethernet側インタフェース |
回線数 |
4回線（管理用:1、通信用：1、拡張用：1） |
| 伝送方式 |
100BASE-TX/10BASE-T（オートネゴシエーション機能：100Mbps優先） |
| プロトコル |
UDP/IP、Telnet、SNMPv2c |
| IPアドレス |
通信用に2個、管理用に1個のIPアドレス※3 |
| 通信モード |
対向モード/メッシュモード※4 |
| 伝送遅延（片方向）※5 |
100ms以下（メッシュモード）/15ms以下（対向モード） |
| 機能オプション |
－ |
| 環境条件 |
周囲温度 |
-10～+55℃ |
| 相対湿度 |
20～85%（非結露） |
| 電源条件 |
電源電圧 |
AC100V±10%、DC-48+6-5V
二重化（電源0/1系） |
| 消費電力 |
60VA以下 |
| 妨害波規格 |
VCCI Class A |
| 寸法・質量 |
外形寸法 |
482（W）×88（H）×305（D）[mm]※6 |
| 質量 |
9kg以下（8回線全実装時） |
| 含有化学物質 |
EU RoHS指令準拠 |

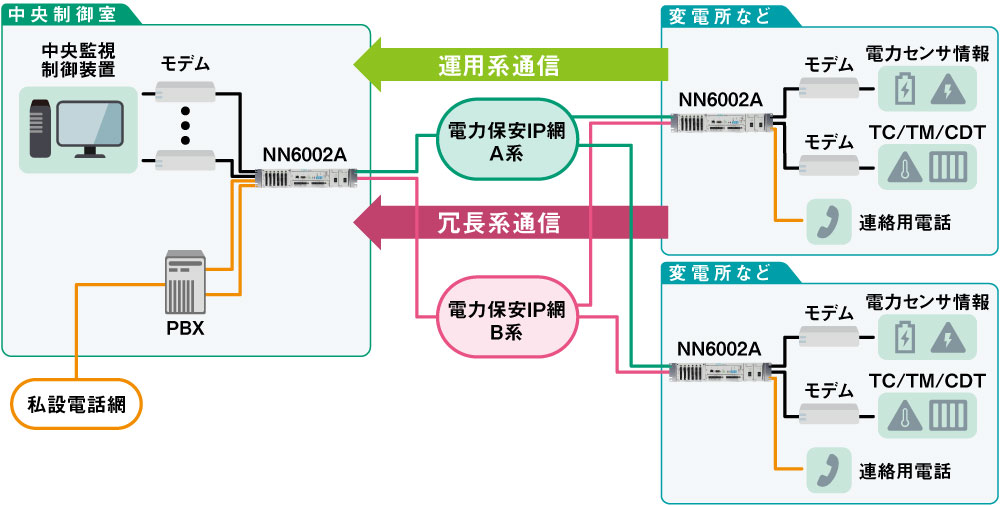

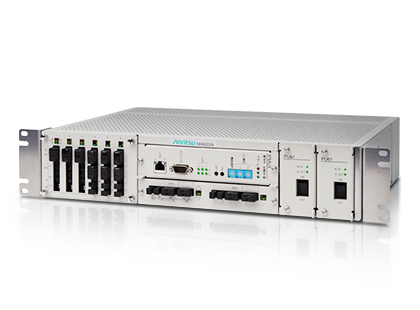

※1：NN6002Aは、各インタフェースチャネル盤にて対応します。（6WCH盤：2W/4W専用線、2WCH1盤：2W加入者回線・磁石式電話、DIOCH盤：接点）
※2：エコーキャンセラ機能は、転極のない回線では使用できません。また、FAX、モデム通信でご使用される場合は、エコーキャンセラ機能を無効でご使用ください。
※3：IPネットワークの分離もできます。
※4：対向モードは、装置を対向設置するモードです。メッシュモードは複数対地と通信するモードです。
※5：IPネットワークの遅延は除いています。
※6：19インチラック/JISラックに搭載できます。
