アナログ回線IP多重化装置 NN6001A

製品概要

製品説明
特長

アナログ回線IP多重化装置 NN6001Aは、既存のアナログ機器とIPネットワークの間につなぐだけで、既存のアナログ機器回線を簡易にIP回線対応化できます。

最大24回線対応
エコーキャンセラー機能対応
IP化に適した低遅延設計（受信バッファも環境に合わせ設定変更可能）
屋外設置筐体にも対応可能な耐温度環境性能（-10℃～＋55℃対応）

アナログ回線IP多重化装置 NN6001Aの導入事例はこちら

特長1 インタフェースモジュールによる効率の良い実装構成

本体シャーシには、最大24チャネル分のインタフェースモジュールを実装できるので、必要に応じた回線数を無駄なく構築できます。

特長2 9600bit/sの高速モデムが接続可能

9600bit/sのアナログ高速モデムに対応しています。

特長3 各種インタフェースモジュールを組み合わせて実装可能

実装できるインタフェースモジュールは2種類のアナログ回線インタフェース（2W/4W音声+SS/SR、2W対自動電話機/対交換機レピータ/対磁石電話機）と1種類の接点インタフェース（入力8点、出力8点）を自由に選択して実装できます。

特長4 VoIP網に対応した低遅延設計遅延による品質選択が可能

TDMoIP方式により、総務省IP電話0ABJ付与基準に準拠した100ms以下の低遅延を実現しています。また、対向接続に限り特殊遅延モード（15ms以下）が利用可能です。

特長5 5Uサイズで最大24チャネルと電源冗長を実現した高い収容効率

筐体は19インチラック搭載5Uで、最大24チャネルのインタフェースモジュールと電源ユニットを2枚実装できます。インタフェースモジュール、電源ユニットは、ホットスワップ対応です。

特長6 回線毎にネットワーク網内で任意接続が可能

アナログ回線1チャネルごとに、ネットワーク内の別のインタフェースモジュールと1対1接続が可能なので、複数の本装置間でメッシュ通信網を構築することができます。

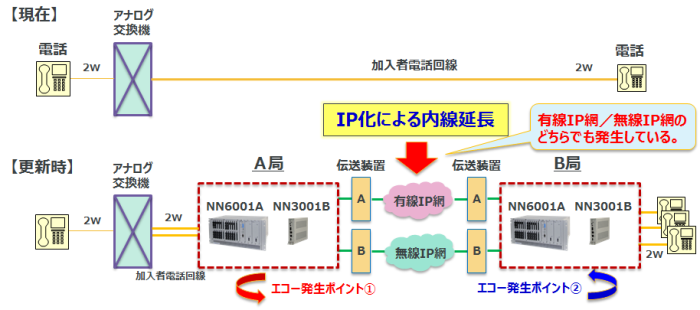

特長7 エコーキャンセラ機能搭載（2WCH1専用チャネル盤）

2W回線での音声伝送IP化時の大敵！エコーに対応する機能を搭載。IP化にしてもクリアな音声を実現します。

※エコーキャンセラ機能は、転極のない回線では使用できません。また、FAX、モデム通信でご使用される場合は、エコーキャンセラ機能を無効でご使用ください。

エコーキャンセラ機能

活用ソリューション

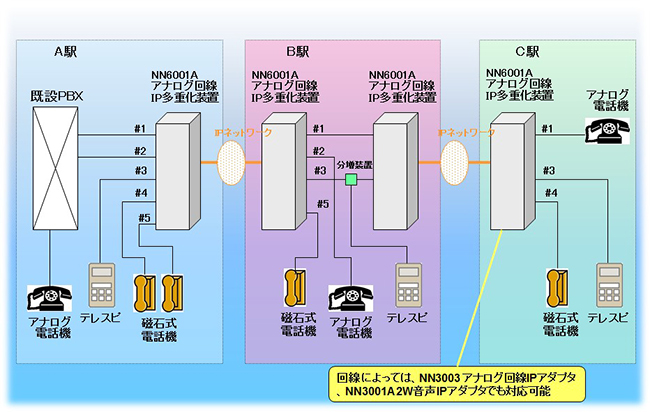

駅舎間の保守電話や通信設備をIP化したい

既存のアナログ回線端末の運用を維持しつつ、通信回線のみを低コストなIP回線に移行できます。光ファイバが敷設されていない区間も、VDSLモデムでIP回線を構築し、運用可能です。

駅舎間のIP化

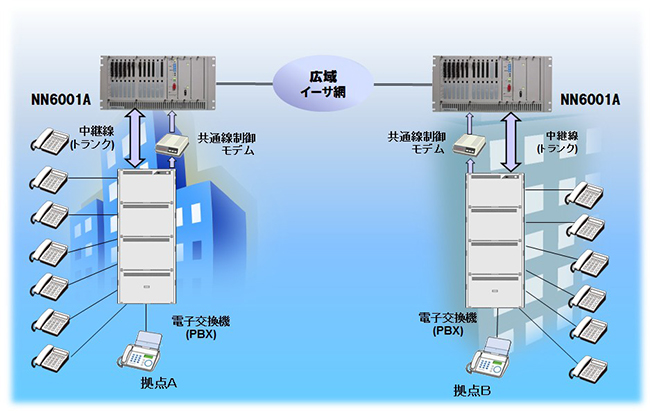

PBX間の中継回線をIP化したい

高額な高速デジタル専用線サービスから安価な広域イーサネット回線に変更することで通信コストの削減が可能です。

中継回線のIP化

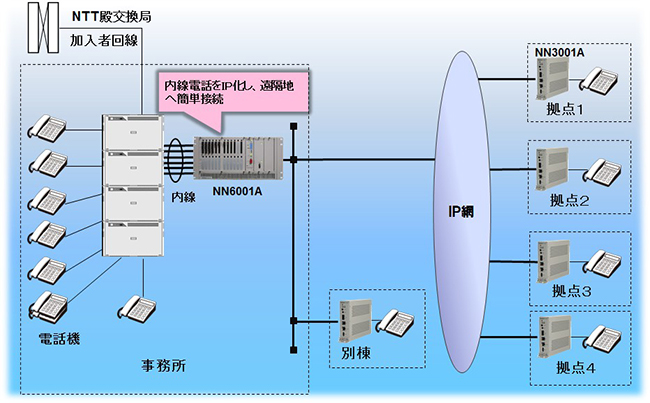

内線電話回線をIP化したい

既存のIP網を活用し、内線電話延長通話に切り替えることで市外電話料金等の通信コストの削減が可能です。

内線電話回線のIP化

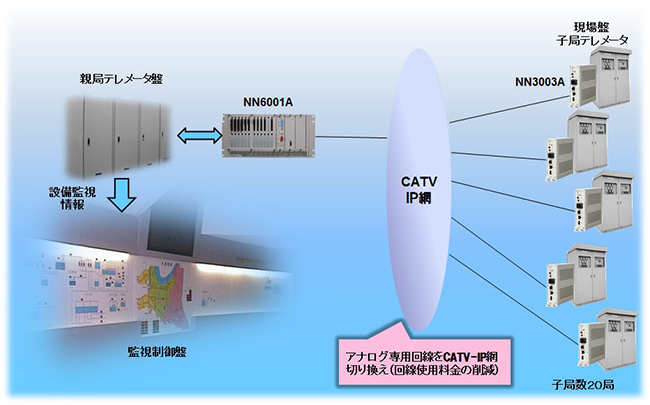

水道監視システムをIP化したい

アナログ専用回線を利用した水道監視システムを安価なCATV-IP網に変更することで通信コストの削減が可能です。

水道監視システムのIP化

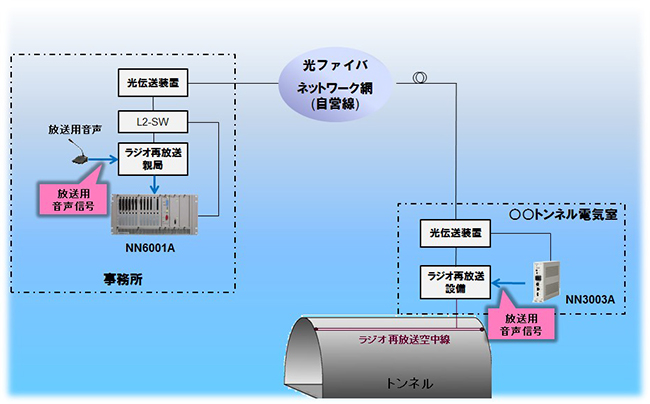

ラジオ再放送（音声放送）をIP化したい

自営の光ケーブルネットワークを利用することで、既設機器の改造をすることなく回線接続変更のみでIP化ができ、既存設備を低コストでIP回線に移行できます。

ラジオ再放送のIP化

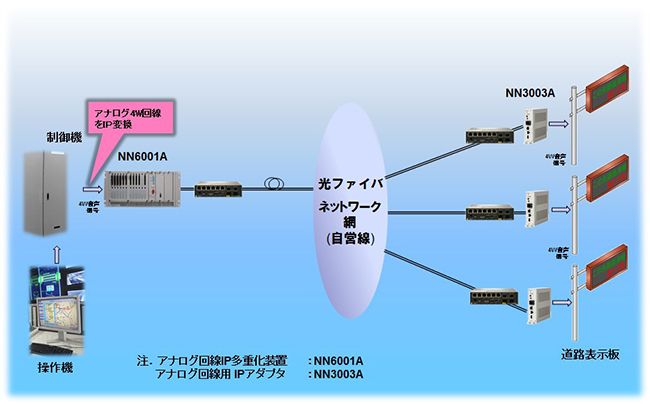

道路情報板システムをIP化したい

自営の光ケーブルネットワークを利用することで、既設機器の改造をすることなく自営の光ケーブルネットワークを利用することで、既設機器の改造をすることなく

道路情報板システムのIP化

関連リンク

仕様

項目			内容
インタフェース	回線数		最大24回線
	アナログ回線 2W/4W専用線		●対応（専用チャネル盤で対応^※1） 2W/4Wは設定切り替え
	アナログ回線 2W加入者回線		●対応（専用チャネル盤で対応^※1）対交換機/対電話機/対磁石式電話は設定切り替え
	アナログ回線磁石式電話		●対応（専用チャネル盤で対応^※1）対交換機/対電話機/対磁石式電話は設定切り替え
	接点		●対応（専用チャネル盤で対応^※1）
	シリアル通信		－
各インタフェース仕様	●アナログ回線 2W/4W専用線
	通信方式		2線式または4線式
	周波数帯域		300～3400Hz
	符号化		JT-G711（μ-law PCM 非圧縮）
	入出力インピーダンス		600Ω平衡（公称インピーダンス）
	入出力レベル	4W設定	入力レベル：-8dBr、出力レベル：+4dBr
	入出力レベル	2W設定	入力レベル：0dBr、出力レベル：-4dBr
	SS/SR方式		TTC JJ-21.10による。SR方式では地気/開放の切り替えが可能
	●アナログ回線 2W加入者回線
	通信方式		2線式（対交換機レピータ/対自動電話機）
	周波数帯域		300～3400Hz
	符号化		JT-G711（μ-law PCM 非圧縮）
	入出力インピーダンス		600Ω平衡（公称インピーダンス）
	入出力レベル		入力レベル：0dBr、出力レベル：-8dBr
	直流ループ抵抗		1200Ω以下（電話機抵抗を含む）
	呼出信号		20±5Hz、75Vrms以上
	発着信号		ループ発信
	転極方式		ノーマル/リバース（着信、応答時）
	エコーキャンセラ機能^※5		有効/無効
	●アナログ回線磁石式電話
	通信方式		2線式
	周波数帯域		300～3400Hz
	符号化		JT-G711（μ-law PCM 非圧縮）
	入出力インピーダンス		600Ω平衡（公称インピーダンス）
	入出力レベル		入力レベル：0dBr、出力レベル：-8dBr
	呼出信号		20±5Hz、75Vrms以上
	発着信号		16Hz発着信
	エコーキャンセラ機能^※5		有効/無効
	●接点
	入力接点		8点（地気入力）
	出力接点		8点（無電圧接点/地気出力）
Ethernet側インタフェース	回線数		1回線（拡張用に別途2ポート搭載）
	伝送方式		100BASE-TX/10BASE-T（オートネゴシエーション機能：100Mbps優先）
	プロトコル		UDP/IP、Telnet、SNMPv2c
	IPアドレス		通信用に1個、管理用に1個のIPアドレス
	通信モード		対向モード/メッシュモード^※2
最大伝送遅延（片方向）^※3			100ms以下（メッシュモード）/15ms以下（対向モード）
機能オプション			－
環境条件	周囲温度		-10～+55℃ （0℃未満での起動はウォームアップが必要）
環境条件	相対湿度		20～85%（非結露）
電源条件	電源電圧		AC100V±10%、DC-24⁺³_-2V、DC-48⁺⁶_-5V 二重化（電源0/1系）
電源条件	消費電力		約150VA以下
妨害波規格			VCCI Class A
寸法・質量	外形寸法		482（W）×220（H）×305（D）[mm]^※4
寸法・質量	質量		12kg以下（24回線全実装時）

※1：NN6001Aは、各インタフェースチャネル盤にて対応します。（6WCH盤：2W/4W専用線、2WCH1盤：2W加入者回線・磁石式電話、DIOCH盤：接点）
※2：対向モードは、装置を対向設置するモードです。メッシュモードは複数対地と通信するモードです。
※3：IPネットワークの遅延は除いています。
※4：19インチラック/JISラックに搭載できます。
※5：エコーキャンセラ機能は、転極のない回線では使用できません。また、FAX、モデム通信でご使用される場合は、エコーキャンセラ機能を無効でご使用ください。
