アナログ回線IPアダプタ NN3003シリーズ

アナログ回線IPアダプタ

NN3003 Series
4線式/2線式通信のIP変換に対応。既存設備を活用して、簡単・手軽にIP回線に変更することができます。
製品概要

アナログ回線IPアダプタ NN3003シリーズは、既存のアナログ機器とIPネットワークの間につなぐだけで、既存のアナログ機器回線を簡易にIP回線対応化できます。

アナログ回線IPアダプタ NN3003シリーズの導入事例はこちら

特長1 SDH/ATM同期型回線に対応

低遅延伝送により、従来では困難とされていたSDH/ATM同期型回線もIPネットワークに統合可能です。

特長2 様々なアナログ端末をIP化

アナログの音声・データ通信設備のIP化が可能です。テレメータやインターホンなども接続できます。

特長3 NN6001A、EN303C(従来製品)と対向設置が可能

アナログ回線多重化装置 NN6001A、アナログ回線用IPアダプタ EN303C(従来製品)と対向可能。IPネットワーク上のシステム設計が簡単に行えます。

特長4 機能オプション(NN3003-L001A)

オプションで、IPネットワーク揺らぎによる伝送エラーの発生を抑える「揺らぎ吸収バッファ自動補正機能」と、遠隔操作で障害切り分けが可能な「OAM運用管理機能」が使用できます。

※機能オプションは工場出荷時対応です。また、NN3003-L001AとNN3003-L002Aの同時搭載はできません。

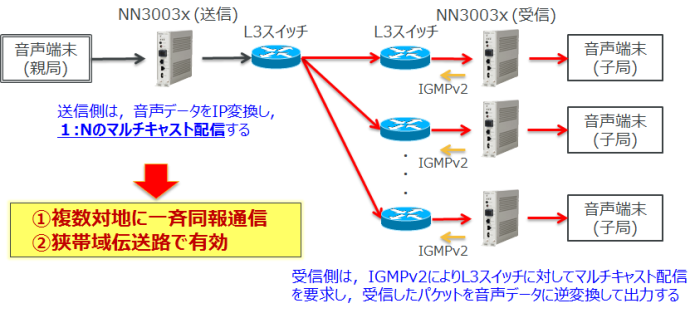

特長5 マルチキャスト機能オプション(NN3003-L002A)

オプションで、1:N通信に対応した「IPマルチキャスト通信機能」が使用できます。マルチキャスト通信機能により、IPネットワーク上の負荷軽減が実現可能になります。

マルチキャスト機能

※機能オプションは工場出荷時対応です。また、NN3003-L001AとNN3003-L002Aの同時搭載はできません。

活用ソリューション

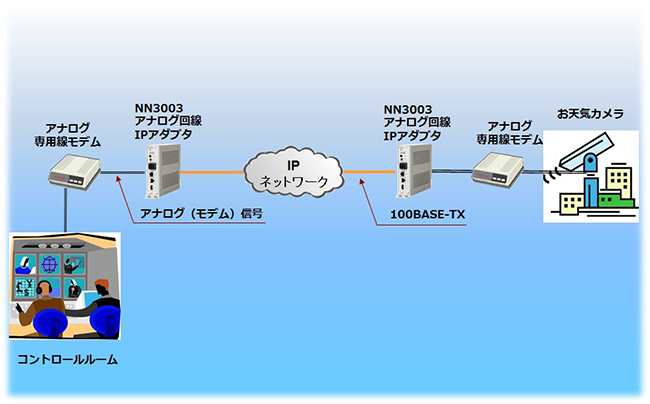

放送設備の遠隔制御システムをIP化したい

放送用カメラ制御で使用するモデム通信をIP化することで、コントロールルームからの遠隔制御が可能です。通信距離により割高になるアナログ専用線から低コストなIP回線に移行できます。

放送設備のIP化

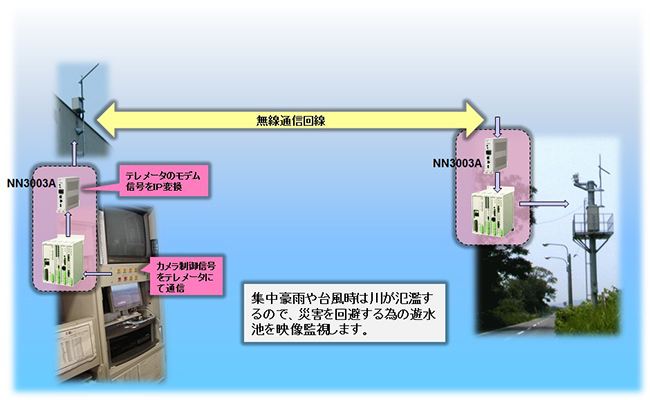

カメラ監視制御システムをIP化したい

有線IPネットワークが構築されていない場所でも、既存無線通信回線をIP化することでカメラ映像の監視制御が可能です。

カメラ監視システムのIP化

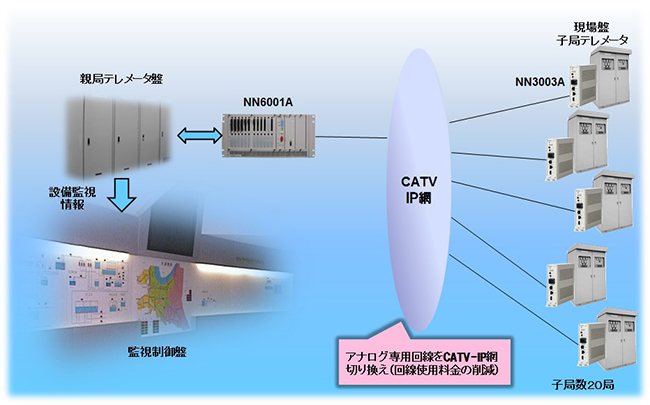

水道監視システムをIP化したい

アナログ専用回線を利用した水道監視システムを安価なCATV-IP網に変更することで通信コストの削減が可能です。

水道監視システムのIP化

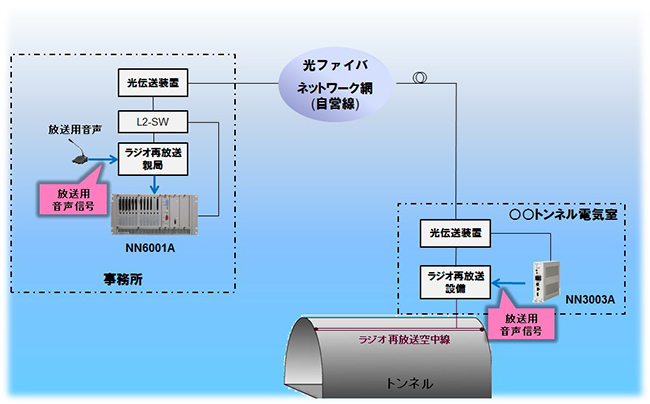

ラジオ再放送(音声放送)をIP化したい

自営の光ケーブルネットワークを利用することで、既設機器の改造をすることなく回線接続変更のみでIP化ができ、既存設備を低コストでIP回線に移行できます。

ラジオ再放送のIP化

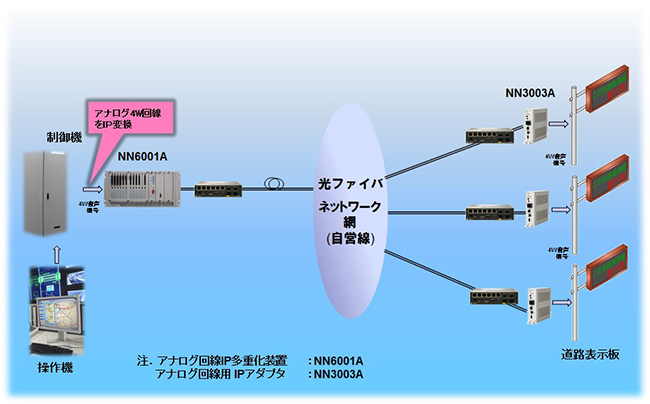

道路情報板システムをIP化したい

自営の光ケーブルネットワークを利用することで、既設機器の改造をすることなく回線接続変更のみでIP化ができ、既存設備を低コストでIP回線に移行できます。

道路情報板システムのIP化

仕様

仕様

項目 内容
インタフェース 回線数 1回線
アナログ回線
2W/4W専用線
●対応
2W/4Wは設定切り替え
アナログ回線
2W加入者回線
アナログ回線
磁石式電話
接点 ●対応:SS/SR信号にて代用可能
(入力:1点、出力:1点、NN6001Aとの対向不可)
シリアル通信
各インタフェース仕様 ●アナログ回線 2W/4W専用線
通信方式 2線式または4線式
周波数帯域 300~3400Hz
符号化 JT-G711(μ-law PCM 非圧縮)
入出力インピーダンス 600Ω平衡(公称インピーダンス)
入出力レベル 4W設定 入力レベル:-8dBr、出力レベル:+4dBr
2W設定 入力レベル:0dBr、出力レベル:-4dBr
SS/SR方式 TTC JJ-21.10による。SR方式では地気/開放の切り替えが可能
Ethernet側インタフェース 回線数 1回線
伝送方式 100BASE-TX/10BASE-T(オートネゴシエーション機能:100Mbps優先)
プロトコル UDP/IP、Telnet、SNMPv2c
IPアドレス 通信用に1個、または通信/管理用に各1個のIPアドレス設定可
通信モード
最大伝送遅延(片方向)※1 100ms以下/10ms以下(低遅延モード)
機能オプション※2 NN3003-L001A OAM運用管理機能/揺らぎ吸収バッファ自動補正機能
NN3003-L002A IPマルチキャスト通信機能/IGMPv2機能
環境条件 周囲温度 -10~+55℃
相対湿度 20~85%(非結露)
電源条件 電源電圧 AC100V±10%、DC24V+2.0-3.0V、DC48V+4.0-7.5V、DC110V+11.0-16.5V
消費電力 15VA以下/DC電源時8W以下
妨害波規格 VCCI Class A
寸法・質量 外形寸法 40(W)×150(H)×230(D)[mm]
質量 1kg以下

※1:IPネットワークの遅延は除いています。
※2:機能オプションは工場出荷時対応です。また、NN3003-L001AとNN3003-L002Aの同時搭載はできません。

オーダリングインフォメーション

項目 詳細
本体 アナログ回線IPアダプタ NN3003A 電源:AC100V
アナログ回線IPアダプタ NN3003B 電源:DC24V※1
アナログ回線IPアダプタ NN3003C 電源:DC48V※1
アナログ回線IPアダプタ NN3003D 電源:DC110V※1
機能オプション NN3003-L001A※2 OAM運用管理機能/揺らぎ吸収バッファ自動補正機能
マルチキャスト機能オプション NN3003-L002A※2 IPマルチキャスト通信機能/IGMPv2機能

※1:DC電源仕様は両極性対応可能です。
※2:機能オプションは工場出荷時対応です。また、NN3003-L001AとNN3003-L002Aの同時搭載はできません。
