シリアルIPアダプタ

NN3002A

シリアル通信設備のIP変換に最適。既存設備を活用して、簡単・手軽にIP回線に変更することができます。

見積請求

機器貸出依頼

製品概要
活用ソリューション
仕様
FAQ
資料ダウンロード
ライブラリ

製品概要

製品説明
特長

シリアルIPアダプタ NN3002Aは、既存のアナログ機器とIPネットワークの間につなぐだけで、既存のアナログ機器回線を簡易にIP回線対応化できます。

シリアルインターフェースのシリアル通信設備に最適です。

特長1 IPネットワーク上でシリアル回線をエミュレーション

X.21、X.20、V.24/V.28、V.35回線をIPネットワーク上で回線エミュレーションし、調歩同期、同期シリアル回線をプロトコルに依存せず伝送します。

特長2 HDLCフレームをIPにカプセル化

HDLCフレームはレイヤ1レベルでIPパケットにカプセル化し転送します。

特長3 小型・軽量の自立1チャネルタイプ、センタ側は専用の搭載ラックに実装

シリアルインタフェースを1回線収容し小型・軽量。センタ側は19インチラックに搭載可能な専用ラックに本装置を最大8台実装できます。

特長4 屋外設置を考慮した高い耐環境性能

周囲温度 -10～55℃での動作に対応。屋外設置の盤内に実装できます。

活用ソリューション

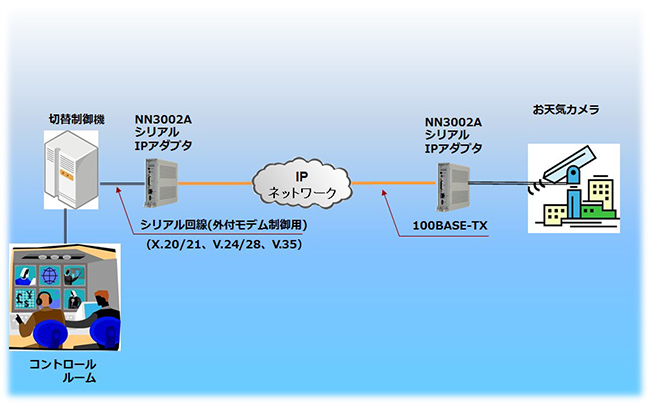

放送設備の遠隔制御システムをIP化したい

放送用カメラ制御で使用するシリアル回線をIP化することで、コントロールルームからの遠隔制御が可能です。外付けアナログ専用線モデムとアナログIPアダプタの機能を1台で実現します。

放送設備のIP化

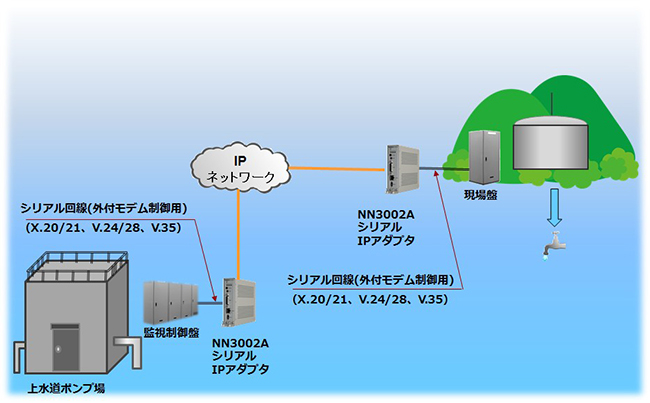

上水道排水設備をIP化したい

外付けアナログ専用線モデムをIPコンバータに置き換えるだけでIP通信を実現できます。モデムごとの専用線をIP化することでデータの相乗りが可能となり、通信コストの削減が可能です。

上水道排水設備のIP化

関連リンク

仕様

項目			内容
インタフェース	回線数		1回線
	アナログ回線 2W/4W専用線		－
	アナログ回線 2W加入者回線		－
	アナログ回線磁石式電話		－
	接点		－
	シリアル通信		●対応 X.21、X.20、V.24/V.28、V35対応^※2
各インタフェース仕様	●シリアル通信
	適用回線		X.21、X.20、V.24/V.28、V.35^※2
	X.21 同期方式		1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、48k、57.6k、64k、115.2k、128k、192k、256k、384k、512k、768k、1024k、1152k、1536k
	X.20 非同期方式		300、1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、57.6k
	V.24/28	同期方式	1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、48k、57.6k、64k、115.2k
	V.24/28	非同期方式	300、1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、57.6k、115.2k
	V.35	同期方式	1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、48k、57.6k、64k、115.2k
	V.35	非同期方式	300、1200、2400、4800、9600、14.4k、19.2k、28.8k、38.4k、57.6k、115.2k
	タイミング信号		同期方式：ST1/ST2 非同期方式：サンプリングまたは調歩同期
	データ通信モード		SYNC/ASYNC/調歩同期/HDLC
Ethernet側インタフェース	回線数		1回線
	伝送方式		100BASE-TX/10BASE-T（オートネゴシエーション機能：100Mbps優先）
	プロトコル		UDP/IP、Telnet、SNMPv2c^※3
	IPアドレス		通信用に1個のIPアドレス
	通信モード		－
最大伝送遅延（片方向）^※1			100ms以下
機能オプション			－
環境条件	周囲温度		-10～+55℃
環境条件	相対湿度		20～85%（非結露）
電源条件	電源電圧		AC100V±10%
電源条件	消費電力		15VA以下
妨害波規格			VCCI Class A
寸法・質量	外形寸法		40（W）×150（H）×230（D）[mm]
寸法・質量	質量		1kg以下
含有化学物質			EU RoHS指令準拠

※1：IPネットワークの遅延は除いています。
※2：オプションのインタフェース変換ケーブルで対応しています。（X.21/X.20用ケーブル、V.24/V.28用ケーブル、V.35用ケーブルの3種類あり）
※3：Trap送信のみ対応しています。
