トラフィックシェーパー PureFlow GS1

PureFlow GS1

PF7000A
この製品は製造中止となっております。 代替品の形名: NF7501A
製品概要

トラフィックシェーパー PureFlow GS1は、帯域制御装置 PureFlowシリーズの1G対応モデルです。

様々なアプリケーションが混在する環境下でも、バースト状態のパケットを最適な送信間隔に調整。ネットワークの輻輳を回避し、パケットの遅延や損失を防止して高品質なネットワークを提供します。

特長1 高精度な帯域制御で通信品質の向上を実現

独自開発した高精度帯域制御エンジンを搭載した帯域制御装置(トラフィックシェーパー)は、L1~L2レベルでマイクロ秒単位の制御、帯域設定誤差1%以下という極めて精度の高い帯域制御を可能にし、TV会議やIP電話などのストリーミングアプリケーションが混在する環境下でもバースト状態のパケットを自動調整し最適な配信間隔で送出、ネットワークの輻輳を回避しパケットの遅延や損失を防止して音声や映像の品質を確保します。

これにより、契約回線帯域を最大限に活用してコストを抑制しつつ、通信品質(QoS)の向上を実現できます。

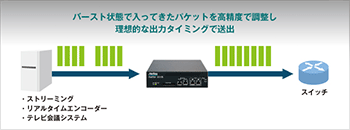

通信品質の向上を実現

  • 高度な信頼性を実現する技術と豊富なアクセスサービス機能を搭載

特長2 IPv6対応、多彩な機能を実装し柔軟に帯域を制御

ポート、VP(仮想パス)、VC(仮想チャネル)の3階層シェーピング機能(オプション)を実装しており、契約回線単位、拠点単位、アプリケーション単位でのきめ細かい帯域制御が可能です。VP/VC合計でシナリオ設定数を最大4096件まで設定できる(GS1ライセンスキー3オプション採用時)ので、きめ細かく、より多くのトラフィックの制御が可能です。

また、音声や映像のパケットを分類し帯域を自動的に割り当てる機能を搭載、TV会議やIP電話のシステムに最適な構成を自動的に実現。さらに、IPv4はもちろんIPv6もサポートしており、各種WANサービスに柔軟に対応できます。

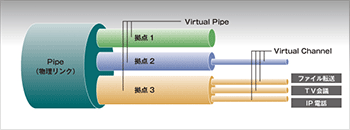

多彩な機能を実装

  • 契約回線単位、拠点単位、アプリケーション単位でのきめ細かい帯域制御が可能
  • IPv4、IPv6など各種WANサービスに柔軟に対応

特長3 高信頼性・可用性を実現する機能を搭載

電力供給が停止しても通信を継続する自動バイパス接続機能を搭載しており、障害発生時にも通信を継続します。(GS1-FB/GBのみ)

また、各チャネルのトラフィック状況や装置の状態をWebベースで監視する機能も搭載。安全・安心なネットワーク運用を可能にしました。オプションとしてコンフィグマネージャ・モニタリングマネージャを提供しているので、ネットワークに設置された複数台のPureFlow GS1に対し効率の良い運用管理環境を実現できます。

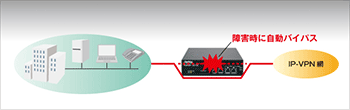

自動バイパス接続機能

  • 電力供給が停止しても通信を継続する自動バイパス接続機能を搭載
  • バイパス機能により障害発生時も通信を確保

特長4 初期コスト約1/5の価格設定で圧倒的なコストパフォーマンスを実現

従来、帯域制御装置の導入には膨大な導入費用、運用保守費用がかかりました。PureFlow GS1シリーズは、同レベルの従来装置と比較して初期コストを約1/5に、運用保守コストを1/4程度に抑制することが可能です。

他社製品と比べてもその卓越したコストパフォーマンスが高い評価と実績に結びついています。

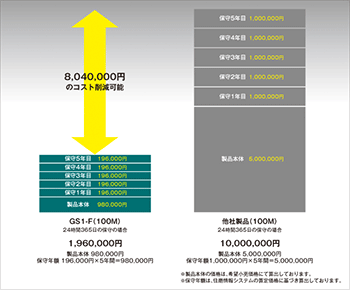

圧倒的なコストパフォーマンス

  • 同レベルの他社製品と比較して約1/5という価格設定で導入コストの大幅な削減
  • 運用保守コストも1/4程度に削減可能
適用例

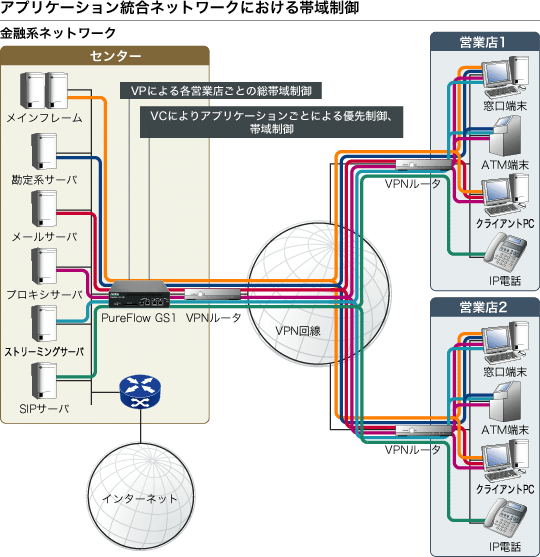

アプリケーション統合ネットワークにおける帯域制御

アプリケーション統合ネットワークにおける帯域制御

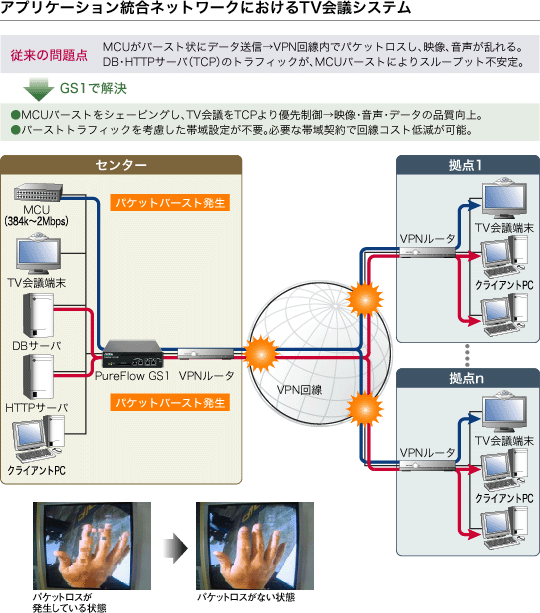

アプリケーション統合ネットワークにおけるTV会議システム

アプリケーション統合ネットワークにおけるTV会議システム

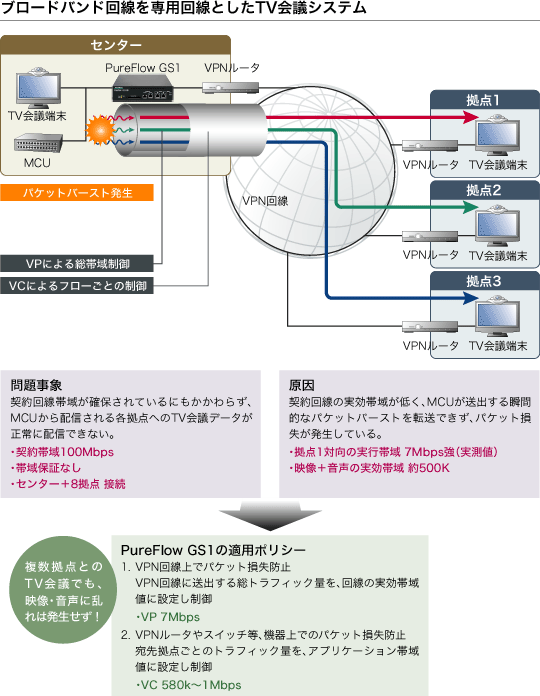

ブロードバンド回線を専用回線としたTV会議システム

ブロードバンド回線を専用回線としたTV会議システム

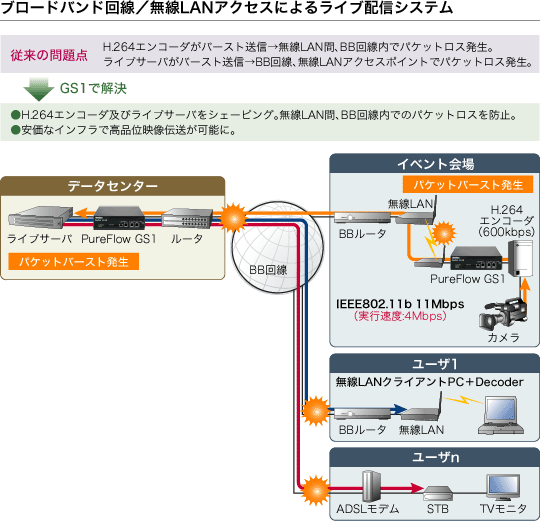

ブロードバンド回線/無線LANアクセスによるライブ配信システム

ブロードバンド回線/無線LANアクセスによるライブ配信システム

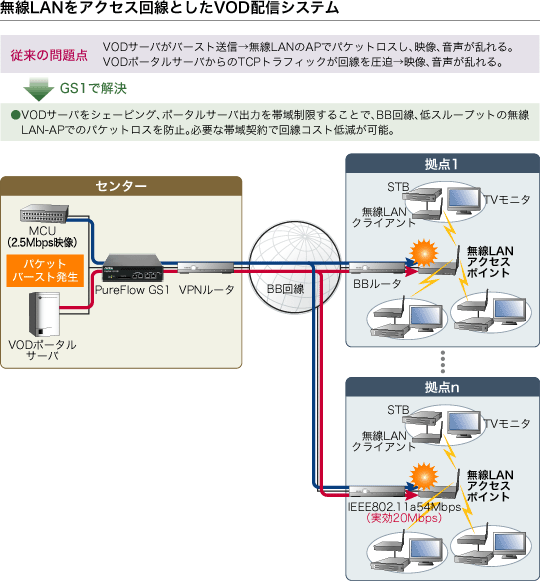

無線LANをアクセス回線としたVoD配信システム

無線LANをアクセス回線としたVoD配信システム

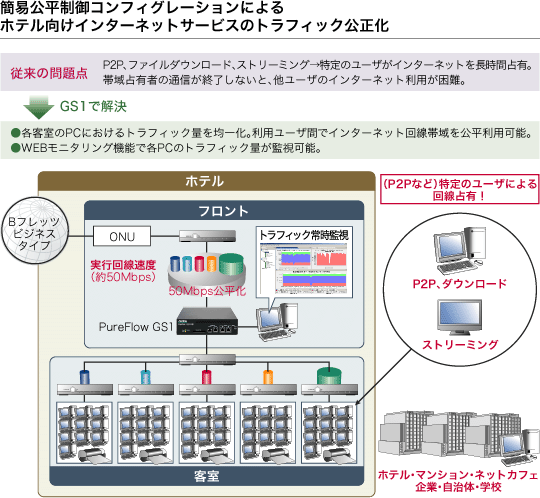

簡易公平制御コンフィギュレーションによるホテル向けインターネットサービス

簡易公平制御コンフィギュレーションによるホテル向けインターネットサービス

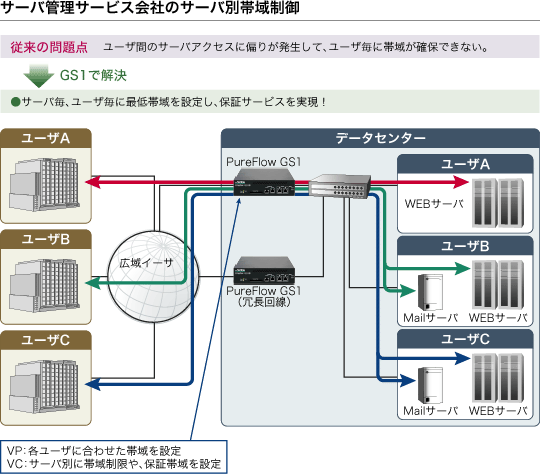

サーバ管理サービスにおけるランニングコストダウン

サーバ管理サービスにおけるランニングコストダウン

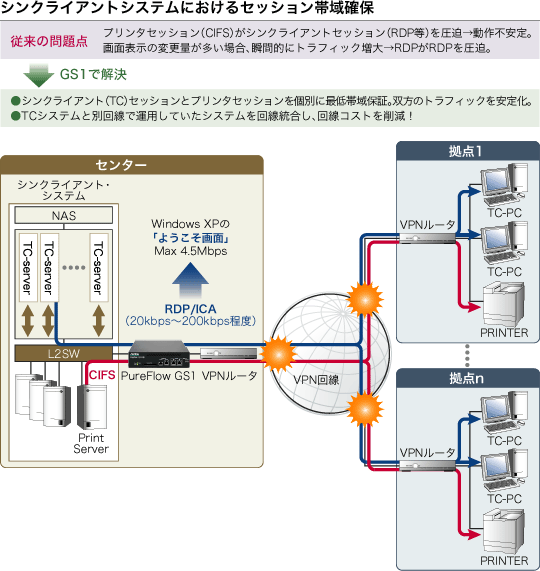

シンクライアントシステムにおけるセッション帯域確保

シンクライアントシステムにおけるセッション帯域確保

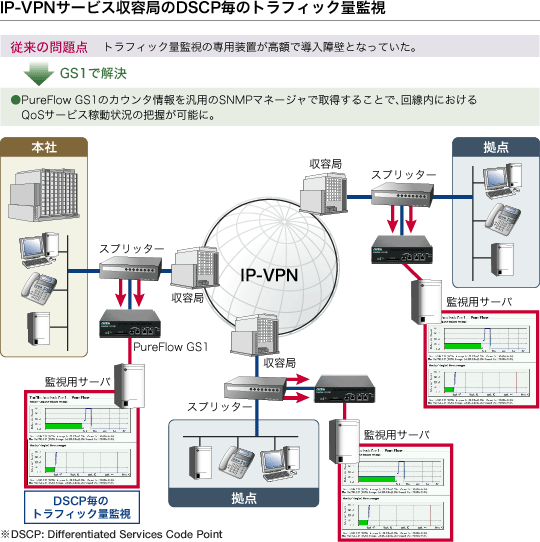

IP-VPNサービス収容局のDSCP毎のトラフィック量監視

IP-VPNサービス収容局のDSCP毎のトラフィック量監視

活用ソリューション

使用回線の帯域を有効活用したい

有効活用したい

トラフィック毎に帯域を制御しトラフィックを平滑化することで、トラフィック毎の使用帯域のバラつきを改善し、無駄なく効率的な帯域利用を可能にします。

データ遅延を改善し、回線品質を確保したい

回線品質を確保したい

通信障害の要因となるマイクロバーストを平滑化することで、パケットロスを低減、また安定した通信状態を実現でき、遅延が起こりにくい通信環境を提供します。

トラフィック量を監視したい

トラフィック量の監視

オプションソフトウェアの「モニタリングマネージャ2」を利用することでトラフィック量の監視や異常の分析に加え、様々な通信に関する情報をグラフ表示やレポート出力することが可能です。

任意のトラフィックに対し閾値を設け、それを超えたらアラームとして通知したい

オプションソフトウェアの「モニタリングマネージャ2」を利用することで、本体に設定したシナリオごとにアラーム通知用の閾値を設けることができます。閾値を超えた場合はSNMPのTRAPやSyslogとして外部サーバに通知することが可能です。

仕様

仕様

PureFlow GS1シリーズ
(形名)
GS1-F
(PF7000A)
GS1-FB
(PF7001A)
GS1-G
(PF7010A)
GS1-GB
(PF7011A)
制御可能帯域幅 10kbps~100Mbps 10kbps~1Gbps
帯域制御設定単位 1kbps 1kbps
階層化 2階層(標準)3階層(オプション※5
仮想パイプ数 512 1,024(合計4096オプション※6
仮想チャネル数 512 1,024(合計4096オプション※6
フィルタルール数 8,192 8,192
インタフェース ネットワークポート※1 100BASE-TX×2 1000BASE-T×2
コンソールポート RS232C(RJ-45)(RJ-45/DB9 ケーブル付属)
コンパクトフラッシュスロット CFA規格 3.3V対応
管理用イーサネットポート※1 100BASE-TX
帯域制御 制御可能トラフィック IEEE802.1Q※4、IPv4パケット、IPv6パケット
管理可能な項目 L2 VLAN ID、CoS
L3 IPアドレス、プロトコル番号、ToS(IPv4)、トラフィッククラス(IPv6)
L4 TCP/UDP、ポート番号
L7※2 H.323※3、SIP※3、FTP
帯域設定 仮想パイプの最大保証帯域、仮想チャネルの最大帯域および最低保証帯域
運用管理 設定 コンソール/TelnetによるCLI
管理 コンソール/Telnet/SSHによるCLI、SNMPv1/v2c/v3、Enterprise MIB、SYSLOG
その他 SNTP、Webによるトラフィック監視
障害対策 バイパス機能 対応 対応
電源 AC100V、50/60Hz ±1Hz(消費電力:30VA、27W、26kcal@AC100V、50/60Hz)
環境条件 動作温度 0~40℃
動作湿度 20%~80%(ただし、結露なきこと)
寸法 212(W)×375.5(D)×55(H)mm
重量 2kg
オプション ラックマウントキット(1台取付用・2台取付用)、CFカード

※1:Auto-MDIX機能に対応。
※2:別途、ソフトウェアオプション(GS1 ライセンスキー1【形名:PU700301A】)が必要。
※3:Auto Scenario(自動帯域割当て機能)に対応。
※4:多重VLANについては、1Qin1Qフレームのみ制御可能。(ただし、アウタータグのみ識別可能)
※5:3階層シェーピング機能はソフトウェアオプション(GS1ライセンスキー2【形名:PU700305A】)が必要。
※6:シナリオ設定数を4096件に拡張するには、ソフトウェアオプション(GS1ライセンスキー3【形名:PU700306A】)が必要。

オーダリングインフォメーション

品名 形名 仕様
基本部 トラフィックシェーパー
PureFlowGS1-F
PF7000A ネットワークポート 100BASE-TX×2
トラフィックシェーパー
PureFlowGS1-G
PF7010A ネットワークポート 1000BASE-T×2
トラフィックシェーパー
PureFlowGS1-FB
PF7001A ネットワークポート 100BASE-TX×2
バイパス機能搭載
トラフィックシェーパー
PureFlowGS1-GB
PF7011A ネットワークポート 1000BASE-T×2
バイパス機能搭載
添付品 コンソールケーブル PJ012
CFキャップ PB001 CFスロット用キャップ
ゴム足 PB002 一式:4個
AC電源ケーブル NY01004A AC100V用:ケーブル長3m、電安法準拠
オプション ラックマウントキットA PZ005 PureFlowGS1 19インチラック取付用金具(1台)
ラックマウントキットB PZ006 PureFlowGS1 19インチラック取付用金具(2台)
GS1ライセンスキー1 PU700301A コンテンツ・アウェア・シェーピング機能を有効にするライセンス
GS1ライセンスキー2 PU700305A 3階層シェーピング機能を有効にするライセンス(標準は2階層)
GS1ライセンスキー3 PU700306A VP/VC合計でシナリオ設定数を最大4096件に拡張するライセンス(PureFlowGS1-G/GBのみ)
CFカード PZ007 128MBタイプ
資料ダウンロード

マニュアル

  • PureFlow GS1 取扱説明書 - 第10版 2011/5/28発行(PDF:2.91MB)
  • PureFlow GS1 コマンドリファレンス - 第13版 2012/11/2発行(PDF:1.41MB)
  • PureFlow GS1 コンフィギュレーションガイド - 第15版 2012/11/2発行(PDF:3.80MB)
