データ監視処理装置 SS2100

データ監視処理装置

SS2100
製品概要

広域に分散した対象施設を一括管理。遠く離れた事務所や出先からいつでも、どこでもリアルタイム監視が可能なシステムです。

  • 中規模から大規模システム向けのセンター装置
  • 広域の対象施設を一括管理し、Webブラウザにより離れた場所からでもリアルタイムに状態監視
  • ハードウェアとネットワークの冗長化や二重化運転により高い信頼性を確保
  • 装置の異常を検知するRAS機能も装備

余裕の高信頼システム

ハードディスク、コンピュータ装置、ネットワークの冗長化、装置の二重化運転により高い信頼性を確保。

RAS機能による装置の保護機能搭載

装置の異常検知、早期復旧により業務への影響を最小限に抑えられます。

スケーラビリティに富むシステム構築

中規模から大規模システムへ、Web対応のオープンシステムへの拡張が容易に可能です。

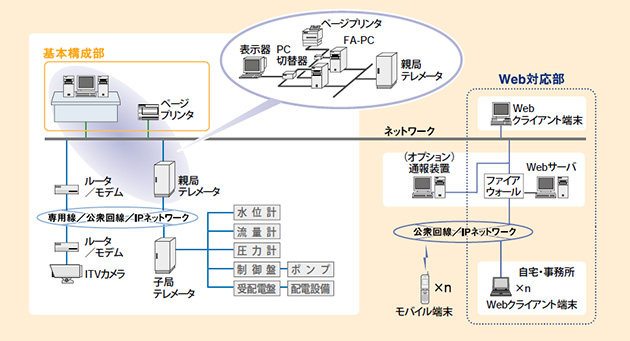

システム構成例

システム構成例

仕様

基本構成部(SS2110)

項目 内容
処理装置 データ処理容量 監視 中規模 大規模
計測量 512 1,024※1
監視点数 2,048 4,096※1
制御 アナログ 64 128
デジタル 256 512
機能 表示 監視図 50 200
その他 一覧表示、棒グラフ、トレンドグラフ、カメラ画像(オプション)
集計 合計値(積算値)、最大値、平均値、最小値、運転時間、運転度数
帳票 日報・月報・年報の表示および印刷、データ修正
警報 上下限判定、重故障・軽故障の報知および表示、警報履歴の表示および印刷
外部出力 日報・月報・年報・イベントのファイルをMOに出力
スケジュール処理 帳票自動印刷、記憶データ保存(オプション)
リモート処理 Webリモート監視、リモートメンテナンス(オプション※2
本体 プロセッサ Intel® Core™ 2 Duoプロセッサ相当以上
OS Windows®7 Professional
主メモリ 1GB以上
内蔵ハードディスク 160GB以上
入力装置 キーボード、マウス
入出力インタフェース 10BASE-T、100BASE-TX
RAS機能 ハードウェア状態検出:電源電圧低下、内部温度上昇
表示装置 17インチTFT液晶以上
外部記憶装置 640MB MOディスクドライブ 1台
USBメモリ
プリンタ装置 ページプリンタ装置:A3対応レーザプリンタ(カラーまたはモノクロ)
無停電電源装置 電源出力:AC 100V±5%、50/60Hz
電源容量:500VA
冗長化 冗長構成 冗長構成要素 ハードディスク、装置(オプション)、ネットワーク(オプション)
ディスク冗長化方式 RAID1またはRAID5
装置二重化運転方式 データ収集二重化方式 二重化方式(オプション)
使用条件 環境条件 温度:10~35℃
湿度:20~80%(非結露)
電源 AC 100V±10%、50/60Hz
消費電力:1kVA以下(プリンタ含まず)

※1:これを超える容量については、別途お問い合わせ願います。
※2:別途リモートメンテナンス契約が必要となります。

Web対応部(SS2120)

項目 内容
機能 Webリモート監視
パソコン本体 プロセッサ Intel® Core™ 2 Duoプロセッサ相当以上
OS Windows server® 2008 Standard Edition
主メモリ 1GB以上
内蔵ハードディスク 160GB以上
入力装置 キーボード、マウス
インタフェース:LAN 10BASE-T、100BASE-TX対応
無停電電源装置 電源出力:AC 100V±5%、50/60Hz
電源容量:500VA
電源 AC 85~264V、50/60Hz±3Hz
消費電力 最大 250W/400VA
環境条件 温度:10~35℃
湿度:20~80%(非結露)
