Gateway装置 NH6000シリーズ

Gateway装置

NH6000 Series
FL-net通信機能を標準搭載。PLC側インターフェースにオープンネットワーク「FL-net」を採用、様々なベンダーのPLCとの容易な接続を実現。
製品概要

PLC側インタフェースにオープンネットワーク「FL-net」、テレメータ側インタフェースにはモデム通信とLAN通信を採用。異なるメーカのPLC間でも、本装置を介して通信可能となりますので、現状のシステムへの柔軟な対応を実現します。

※PLC:Programmable Logic Controller

NH6001A

PLCを活用した遠隔監視システムに、柔軟性と信頼性を提供。

NH6001A

FL-net 通信機能を標準搭載。PLC側インターフェースにオープンネットワーク「FL-net」を採用、様々なベンダーのPLCと容易に接続。

WAN通信・モデム通信

  • 通話機能を提供
    連絡用通話装置を接続すると、PLCを活用した遠隔監視システムで、音声通話が可能となります。
  • 充実したRAS機能
    電源断検出機能を標準搭載、異常接点出力(通信異常、装置異常)、状態LED表示、ログ出力により障害解析を強力にサポートします。

多彩な通信インターフェイス

多彩な通信インターフェイス

アナログ回線、IP回線にこの1台で対応。

1台の装置で、3.4kHz専用線、50b/s専用線、アナログ一般公衆回線に対応できます。LANインタフェースを標準搭載し、将来のIP化へ装置交換を行わずに対応できます。

FL-net

FL-net

FL-netで他社装置との接続やI/O点数増加を容易に実現可能

FL-net実装により他社装置と低コストで接続できます。(FL-net:オープンネットワーク)Ethernetによる機器間接続のため、I/O点数増加に伴う機器コスト・工事費が削減できます。

電源断通知

電源断通知

電源断通知機能で現場側の停電状況を検出

通信異常の原因が、現場側の停電によるものかを現地に行かなくても確認できます。標準実装により、UPSを設置していない現場設備でも停電情報を検出・通知することができます。

腐食性ガス対策

腐食性ガス対策

腐食性ガス対策が必要な遠隔監視システムをサポート。

プリント基板へのコーティング処理により、腐食性ガスによる機器の故障を抑制し、システムの信頼性を向上させます。また、NHシリーズテレメータ全機種対応により、お客さまの条件にあった装置をお選びいただけます。

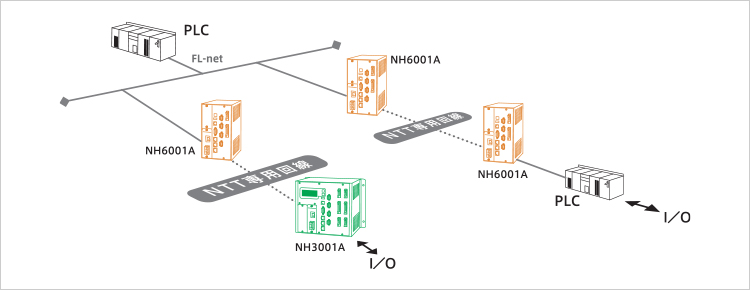

システム構成例

システム構成例

仕様
製品 Gateway装置
形名 NH6001A
NH6001A-C1
モデム通信 対向方式 1対1接続方式、1対N接続方式
伝送路 符号品目50b/s(2W)、帯域品目3.4kHz、3.4kHz(S)(2W/4W)、一般公衆回線
伝送速度 50b/s:50bit/s/3.4kHz、3.4kHz(S):9600、7200、4800、2400、1200bit/s/一般公衆回線:14400、12000、9600、7200、4800、2400、1200bit/s
伝送手順 HDLC通信、サイクリックデジタル通信(CDT)
PLC間通信 通信回線 Ethernet(LAN)
伝送速度 10Mbit/s、100Mbit/s
伝送手順 FAリンクプロトコル[FL-net:OPCN2 Ver2.00(NH6001A)]
WAN通信 通信回線 デジタル専用線、広域イーサネット、フレッツ網、Ethernet(WAN)等
伝送速度 10Mbit/s、100Mbit/s
伝送手順 アンリツオリジナル手順(最大16ポート)
アナログ入力 信号点数
信号種別 電圧入力
電流入力
インピーダンス 電圧入力
電流入力
絶縁
アナログ出力 信号点数
信号種別 電圧入力
電流入力
インピーダンス 電圧入力
電流入力
絶縁
デジタル入力 信号点数
信号種別
供給電源
デジタル出力 信号点数
信号種別
供給電源
絶縁
異常出力 装置異常・通信異常:各1点
停電入力 1点
電源断監視機能 監視および通知
電源冗長化
腐食性ガス対策 〇(硫化水素[H2S]、塩素[Cl2])
※NH6001A-C1に採用
動作温度 -10~50℃(コールドスタート時は0℃以上)
動作湿度 10~90% RH(非結露)
アナログ精度保障温度 0~45℃
電源電圧 定格100Vac/定格24Vdc
消費電力 35VA以下
外形寸法(mm) 200(H)×100(W)×170(D)
  • 本製品には、Linuxが含まれています。
  • お客さまには、これらのソフトウェアのソースコードを入手、改変、および再配布する権利があります。
  • ソースコードのご要求は、ページ内の「お問い合わせ」からご依頼ください。
  • なお、ソースコードの内容等についてのご質問にはお答えできませんので、予めご了承ください。
FAQ
資料ダウンロード

カタログ

マニュアル

以下のマニュアルをダウンロードしていただけます。こちらからアンケートへのご協力をお願いいたします。

  • NH6001A 取扱説明書 - 第11版 2017/3/1発行(PDF:4.40MB)
  • NH6001A 専用ツール操作説明書 - 第9版 2017/1/10発行(PDF:1.86MB)
