遠隔監視制御装置 NH3000 Series | アンリツグループ

製品概要

製品説明
特長

NH3000シリーズは、遠隔監視システムに必要な機能を1台に備えたオールインワン型テレメータです。小～中規模遠隔監視制御システムには、NH3001A（基本部）で対応、大規模遠隔監視制御システムには、基本部にNH3002A（拡張部/最大35枚の機能ユニットを拡張可能）を接続し対応できます。

NH3005Aは、NH3000シリーズの基本部の機能はそのままに、遠隔監視機能に比重を置いた、子局側に適したテレメータです。NH3002A（拡張部）との接続も可能で、将来増設・改造にも柔軟に対応できます。

NH3001A 基本部

必要な機能が1台に備わったオールインワンモデル。

多彩な通信インターフェースと、充実した機能。1台で小～中規模遠隔監視システムを構築。

入力信号点数・出力信号点数

オールインワン
電源、モデム通信、LAN通信、FL-net通信、基本入出力を一体筐体に格納。システム構築のトータルコスト軽減に貢献します。
遠隔監視システムを簡単に構築
NH3001Aを対向で接続すれば、簡単に小～中規模の遠隔監視システムを構築できます。

NH3002A 拡張部

柔軟なユニット構成により、大規模システムへの拡張も可能に。

基本部に最大7台接続。1台の拡張部にはユニット最大5枚実装。

入力信号点数・出力信号点数

システム構成に合わせてユニットを選択
アナログ入力/アナログ出力/デジタル入力/デジタル出力/モデム通信の5種類のユニットをラインナップ、システムにあわせてユニットを選択できます。
規模にあわせて拡張
1台の基本部に対して、拡張部は最大7台接続可能です。小規模から大規模システムまで、柔軟に対応できます。

NH3005A 基本部

遠隔監視機能に比重を置いたNH3000シリーズの新基本部。

NH3000シリーズの基本部機能はそのままに、入力信号点数を増強。

入力信号点数・出力信号点数

子局での利用をサポート
遠隔監視機能に比重を置いているため、設置スペースが限られる子局などでの利用に適しており、遠隔監視システムの広域化をサポートします。
将来増設にも柔軟に対応
NH3002A拡張部との接続が可能で、将来増設にも柔軟に対応できます。

電源冗長化

遠隔監視システムの信頼性を向上させます。

バックアップ電源を利用した電源冗長化により、1台の電源が故障しても継続的な動作ができます。AC100V、DC24V電源の組み合わせは自由です。入力電源系統を分けることで、停電などによる電源障害回避が可能です。

多彩な通信インターフェイス

アナログ回線、IP回線にこの1台で対応。

1台の装置で、3.4kHz専用線、50b/s専用線、アナログ一般公衆回線に対応できます。LANインタフェースを標準搭載し、将来のIP化へ装置交換を行わずに対応できます。アナログ回線とIP回線の混在した遠隔監視システムを構築可能です。

高速データ通信

最大9600bit/sの通信速度により、監視・制御データの高速化に対応。

最大9600bit/sの通信速度により、監視・制御データの高速化に対応できます。（3.4kHz専用線利用時）回線状況を常時監視し、速度を自動的に調整する機能により、信号通信の継続性を確保します。

USBメモリ

USBメモリを利用し、短時間での装置交換作業が可能、作業者の効率化を提供。

故障等による現地での装置交換時、装置設定が入ったUSBメモリを差し込むだけで現状復旧が可能です。複雑な操作等の必要がなく、誰でも簡単に作業可能です。

FL-net

FL-netでPLCとの接続を容易に実現。

FL-net実装により他社装置と低コストで接続できます。（FL-net：オープンネットワーク）Ethernetによる機器間接続のため、I/O点数増加に伴う機器コスト・工事費が削減できます。

腐食性ガス対策^※

腐食性ガス対策が必要な遠隔監視システムをサポート。

プリント基板へのコーティング処理により、腐食性ガスによる機器の故障を抑制し、システムの信頼性を向上させます。また、NHシリーズテレメータ全機種対応により、お客さまの条件にあった装置をお選びいただけます。

※NH3001A-C1、NH3002A-C1、NH3005A-C1に採用

RAS機能の充実

RASとは、Reliability（信頼性）、Availability（可用性）、Serviceability（有用性）、の略です。

装置内で検知した障害情報、異常情報、稼働状態などの情報をデジタル出力の空きビットまたは、装置異常接点を利用して出力可能です。

※デジタル出力端子へのRAS出力可能な機種：NH3001A、NH3005A、NH2502A、NH2505A

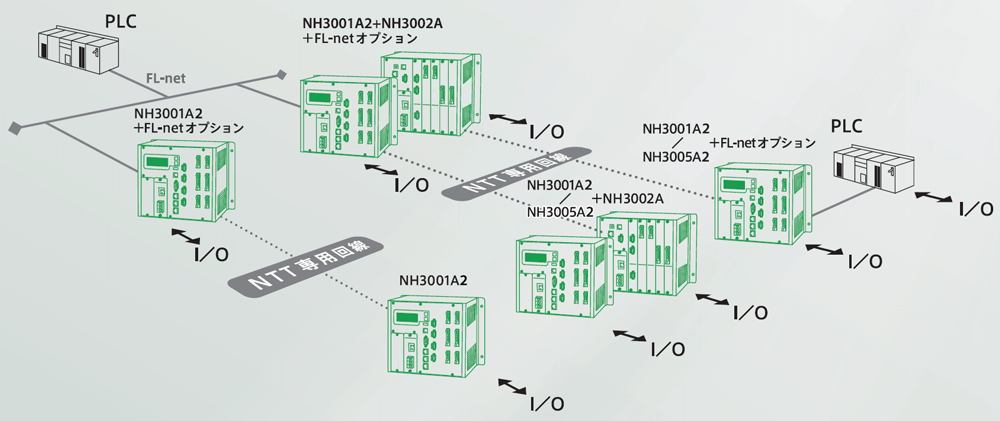

システム構成例

関連リンク

仕様

製品			遠隔監視制御装置基本部	遠隔監視制御装置拡張部	遠隔監視制御装置基本部
形名			NH3001A NH3001A-C1 NH3001A2 NH3001A2C1	NH3002A NH3002A-C1	NH3005A NH3005A-C1 NH3005A2 NH3005A2C1
モデム通信	対向方式		1対1接続方式、1対N接続方式
	伝送路		符号品目50b/s（2W）、帯域品目3.4kHz、3.4kHz（S）（2W/4W）、一般公衆回線
	伝達速度		50b/s：50bit/s / 3.4kHz、3.4kHz（S）：9600、7200、4800、2400、1200bit/s / 一般公衆回線：14400、12000、9600、7200、4800、2400、1200bit/s
	伝送手順		HDLC通信、サイクリックデジタル通信（CDT）
PLC間通信	通信回線		Ethernet（LAN）
	伝送速度		10Mbit/s、100Mbit/s
	伝送手順		FAリンクプロトコル［FL-net：OPCN2 Ver2.00（NH3001A、NH3001A2）/Ver3.00（NH3005A、NH3005A2）］（オプション）
WAN通信	通信回線		デジタル専用線、広域イーサネット、フレッツ網、Ethernet（WAN）等
	伝送速度		10Mbit/s、100Mbit/s
	伝送手順		アンリツオリジナル手順（最大16ポート）
アナログ入力	信号点数		4量（4チャネル）	4量（4チャネル）/ユニット	8量［4量x2］（8チャネル）
	信号種別	電圧入力	DC0～5V（DC1～5V）
	信号種別	電流入力	DC0～20mA（DC4～20mA）
	インピーダンス	電圧入力	1MΩ
	インピーダンス	電流入力	250Ω
	絶縁		入力－演算回路間および入力相互間
アナログ出力	信号点数		4量（4チャネル）	4量（4チャネル）/ユニット	－
	信号種別	電圧出力	DC0～5V（DC1～5V）
	信号種別	電流出力	DC0～20mA（DC4～20mA）
	インピーダンス	電圧出力	1kΩ以上
	インピーダンス	電流出力	550Ω以下
	絶縁		出力－演算回路間（出力相互間は無し）
デジタル入力	信号点数		24点（内8点パルス利用可）	16点/ユニット（内16点パルス利用可）	32点［16点x2］（内32点パルス利用可）
	信号種別		フォトカプラによる無電圧接点入力
	供給電源		標準仕様［12Vdc、約5mA/1点］24V仕様［24Vdc、約4mA/1点］^※1
デジタル出力	信号点数		24点（内8点パルス利用可）	16点/ユニット	16点［8点x2］（内16点パルス利用可）
	信号種別		FETによるオープンドレイン出力（マイナスコモン）
	接点容量		110Vdc、50mA以下
	絶縁		出力－演算回路間（出力相互間は無し）
異常出力			装置異常・通信異常：各1点	装置異常：1点/モデム	装置異常・通信異常：各1点
停電入力			1点	1点	1点
電源断監視機能			監視のみ
電源冗長化			〇
腐食性ガス対策			〇（硫化水素［H2S］、塩素［Cl2］） ※NH3001A-C1、NH3001A2C1、NH3002A-C1、NH3005A-C1、NH3005A2C1に採用
動作温度			-10～50℃（コールドスタート時は0℃以上）
動作湿度			10～90％ RH（非結露）
アナログ精度保障温度			0～45℃
電源電圧			定格100Vac/定格24Vdc
消費電力			50VA以下	60VA以下（ユニット5枚実装時）	50VA以下
外形寸法（mm）			200（H）×220（W）×170（D）

※1：供給電源に24V仕様を選択した場合、形名の最後に2が追加されます。（対象機種：NH3001A、NH3005A）

本製品（NH3001、NH3005）には、Linuxが含まれています。
お客さまには、これらのソフトウェアのソースコードを入手、改変、および再配布する権利があります。
ソースコードのご要求は、ページ内の「お問い合わせ」からご依頼ください。
なお、ソースコードの内容等についてのご質問にはお答えできませんので、予めご了承ください。
