小容量型遠隔監視制御装置 NH2500 Series

製品概要

製品説明
特長

NH2500シリーズは、必要最小限にして充分な機能をまとめた、コンパクトな小容量型テレメータです。小規模な監視システムには、NH2501A2、NH2502Aで対応、制御が必要なシステムには、NH2505A2で対応できます。

NH2501A2 入力専用/NH2502A 出力専用

必要最小限にして充分な機能をコンパクトに提供。

NH2501A2とNH2502Aを対向で接続すれば、簡単に極小規模の遠隔監視システムを構築。

入力信号・出力信号

監視機能に特化
必要最小限の入出力信号を搭載し、監視信号のみの設備監視に特化しています。
充実したRAS機能
電源断検出機能を標準搭載、異常接点出力（通信異常、装置異常）、状態LED表示、ログ出力により障害解析を強力にサポートします。

NH2505A2

監視機能と制御機能を1台に備えたスペース性に優れたモデル。

小規模で制御が必要な遠隔監視システムをサポート。

入力信号・出力信号

省スペースで遠隔監視システムを構築
NH2500シリーズの筐体サイズで遠隔監視システムを構築できますので、設置スペースが限られる子局などでの利用に適しています。
柔軟な設置
NH2500シリーズおよびNH6000横向き、縦向きのどちらでも取付可能ですので、様々な環境で設置可能です。

多彩な通信インターフェイス

アナログ回線、IP回線にこの1台で対応。

1台の装置で、3.4kHz専用線、50b/s専用線、アナログ一般公衆回線に対応できます。LANインタフェースを標準搭載し、将来のIP化へ装置交換を行わずに対応できます。

高速データ通信

最大9600bit/sの通信速度により、監視・制御データの高速化に対応。

最大9600bit/sの通信速度により、監視・制御データの高速化に対応できます。（3.4kHz専用線利用時）回線状況を常時監視し、速度を自動的に調整する機能により、常に最適な速度で信号通信を継続します。

USBメモリ

USBメモリを利用し、短時間での装置交換作業が可能、作業者の効率化を提供。

故障等による現地での装置交換時、装置設定が入ったUSBメモリを差し込むだけで現状復旧が可能です。

FL-net

FL-netでPLCとの接続を容易に実現。

FL-net実装により他社装置と低コストで接続できます。（FL-net：オープンネットワーク）Ethernetによる機器間接続のため、I/O点数増加に伴う機器コスト・工事費が削減できます。

電源断通知

電源断通知機能で現場側の停電状況を検出

通信異常の原因が、現場側の停電によるものかを現地に行かなくても確認できます。標準実装により、UPSを設置していない現場設備でも停電情報を検出・通知することができます。

腐食性ガス対策^※

腐食性ガス対策が必要な遠隔監視システムをサポート。

プリント基板へのコーティング処理により、腐食性ガスによる機器の故障を抑制し、システムの信頼性を向上させます。また、NHシリーズテレメータ全機種対応により、お客さまの条件にあった装置をお選びいただけます。

※NH2501A2C1、NH2502A-C1、NH2505A2C1に採用

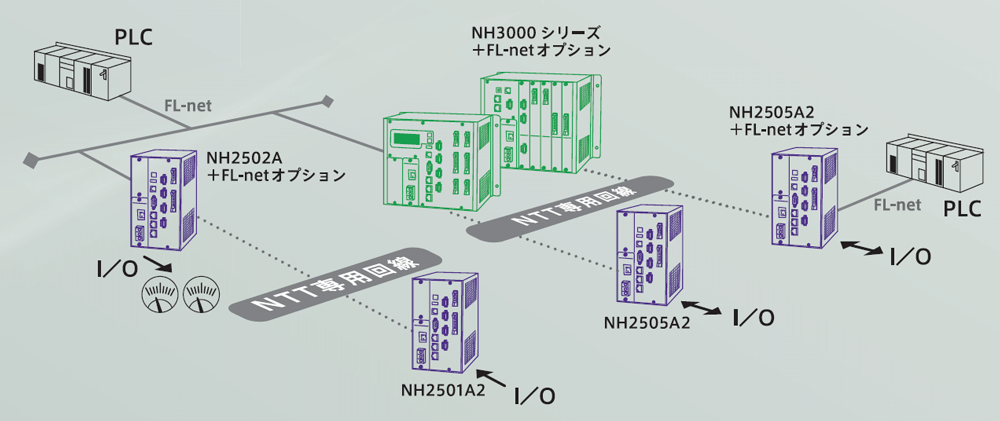

システム構成例

関連リンク

仕様

製品			遠隔監視制御装置入力用	遠隔監視制御装置出力用	遠隔監視制御装置
形名			NH2501A2 NH2501A2C1	NH2502A NH2502A-C1	NH2505A2 NH2505A2C1
モデム通信	対向方式		1対1接続方式、1対N接続方式の子局
	伝送路		符号品目50b/s（2W）、帯域品目3.4kHz、3.4kHz（S）（2W/4W）、一般公衆回線
	伝送速度		50b/s：50bit/s / 3.4kHz、3.4kHz（S）：9600、7200、4800、2400、1200bit/s / 一般公衆回線：14400、12000、9600、7200、4800、2400、1200bit/s
	伝送手順		HDLC通信、サイクリックデジタル通信（CDT）
PLC間通信	通信回線		Ethernet（LAN）
	伝送速度		10Mbit/s、100Mbit/s
	伝送手順		FAリンクプロトコル［FL-net：OPCN2 Ver2.00（NH2501A2、NH2502A）/Ver3.00（NH2505A2）］（オプション）
WAN通信	通信回線		デジタル専用線、広域イーサネット、フレッツ網、Ethernet（WAN）等
	伝送速度		10Mbit/s、100Mbit/s
	伝送手順		アンリツオリジナル手順（最大16ポート）
アナログ入力	信号点数		4量（4チャネル）	－	4量（4チャネル）
	信号種別	電圧入力	DC0～5V（DC1～5V）
	信号種別	電流入力	DC0～20mA（DC4～20mA）
	インピーダンス	電圧入力	1MΩ
	インピーダンス	電流入力	250Ω
	絶縁		入力－演算回路間および入力相互間
アナログ出力	信号点数		－	4量（4チャネル）	－
	信号種別	電圧出力	DC0～5V（DC1～5V）
	信号種別	電流出力	DC0～20mA（DC4～20mA）
	インピーダンス	電圧出力	1kΩ以上
	インピーダンス	電流出力	550Ω以下
	絶縁		出力－演算回路間（出力相互間は無し）
デジタル入力	信号点数		16点（内16点パルス利用可）	－	16点（内16点パルス利用可）
	信号種別		フォトカプラによる無電圧接点入力
	供給電源		24Vdc、約4mA/1点
デジタル出力	信号点数		－	16点（内16点パルス利用可）	8点（内8点パルス利用可）
	信号種別		FETによるオープンドレイン出力（マイナスコモン）
	接点容量		110Vdc、50mA以下
	絶縁		出力－演算回路間（出力相互間は無し）
異常出力			装置異常・通信異常：各1点
停電入力			1点
電源断監視機能			監視および通知
電源冗長化			✕
腐食性ガス対策			〇（硫化水素［H2S］、塩素［Cl2］） ※NH2501A2C1、NH2502A-C1、NH2505A2C1に採用
動作温度			-10～50℃（コールドスタート時は0℃以上）
動作湿度			10～90％ RH（非結露）
アナログ精度保障温度			0～45℃
電源電圧			定格100Vac/定格24Vdc
消費電力			45VA以下
外形寸法（mm）			200（H）×120（W）×170（D）

本製品には、Linuxが含まれています。
お客さまには、これらのソフトウェアのソースコードを入手、改変、および再配布する権利があります。
ソースコードのご要求は、ページ内の「お問い合わせ」からご依頼ください。
なお、ソースコードの内容等についてのご質問にはお答えできませんので、予めご了承ください。
