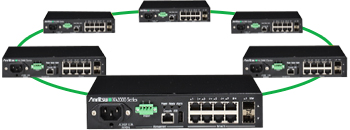

産業用イーサネットスイッチ NA2000シリーズ

産業用イーサネットスイッチ

NA2000 Series
NA2000シリーズは耐環境性能を強化したレイヤ2スイッチです。工場、プラント、上下水道設備、電力、鉄道、道路河川設備、港湾、空港などの重要な通信ネットワーク構築に貢献します。
製品概要

NA2000シリーズは耐環境性性能を強化したレイヤ2スイッチです。ファンレス、通風孔レス筐体で -20℃~+60℃環境に対応。

最大256段のリング網を構築可能で50ms以下(SFPポート使用時)の断線等の 障害時経路切り替えに対応しています。

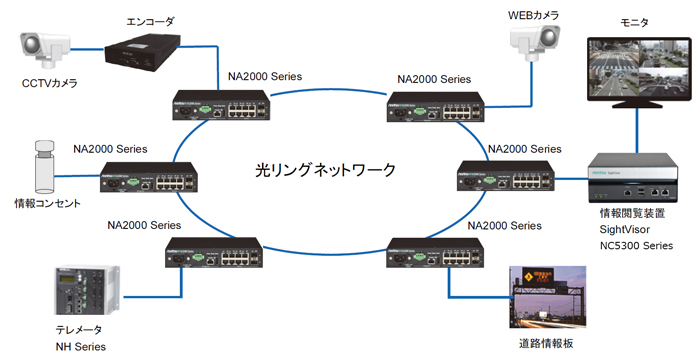

接続例

産業用イーサネットスイッチ NA2000シリーズは、スイッチングハブであるため、従来のリピータハブとは異なり、必要なポートにのみ必要なデータを送受信することが可能です。

接続例

構成例

厳しい環境でメンテナンスの手を入れにくくても…

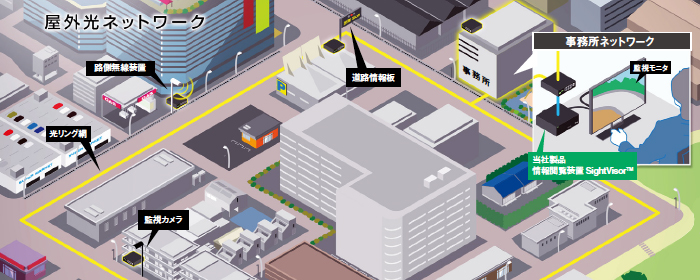

構成例1

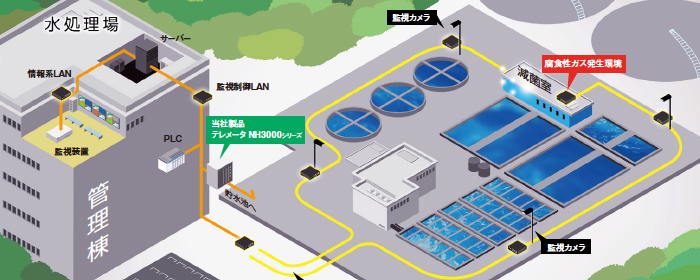

構成例2

特長1 堅牢なハードで耐環境性を実現

NA2000シリーズは、耐環境性能を強化した産業用イーサネットスイッチングハブ(レイヤ2スイッチ)です。屋外設置や、硫化水素ガス、塩素ガスが発生するプラントでの使用など、過酷な環境に対応するハードウェアは、システム全体の長期運用を実現します。

NA2000シリーズ

  • ファンレス、通風孔レス箇体で耐環境性能を強化オプション:腐食性ガス対策(NA2011A-C1)
  • 動作温度-20~+60℃、湿度10~95%と広範囲で、静電気耐性も強化
  • すべてのポートがギガビット対応で、SFPモジュールは着脱可能

特長2 運用に役立つインテリジェント機能

様々な機能を実装しており、導入後も安定した通信インフラが確保できます。

  • 高速経路切替多段接続プロトコルAQR++で、最大256段のリング網の構築が可能
  • FL-net用推奨HUB 一般社団法人日本電機工業会(JEMA)ネットワーク認証試験に合格
  • QoS機能で重要なデータを優先して通信します
  • アラーム接点出力端子(2点)で、異常発生時の切り分けが可能

特長3 メンテナンス機能も充実

保守点検作業に便利な機能を実装しました。接点アラームとコンソールは専用ポートを備えてあります。

  • 操作インタフェースはすべて前面配置で、設置後の保守が容易
  • コンフィグ/プログラムを格納したUSBメモリで、現場にPCなしで設置交換やバージョンアップが可能
  • SFPデジタル診断モニタリング機能で遠隔地から光レベル監視が可能
  • 保守サポートプランも充実
活用ソリューション

設置スペースを有効活用したい

スペースの有効活用

NA2000シリーズは、19インチラック/1Uハーフサイズに対応しています。また、縦置き設置にも対応しており、様々な環境で設置できます。

異常発生時にアラームを出力したい

アラーム

アラーム接点出力(2点)を使用することで、リンク状態監視、温度監視、SFP状態監視、装置監視によるアラームを出力することができます。

設定変更を容易にしたい

容易な設定変更

USBメモリを利用した設定変更に対応していますので、設置場所にパソコンを持参しなくても設定変更が可能です。



仕様

仕様

項目 仕様
NA2000シリーズ NA2011A NA2012A NA2013A
ネットワークポート数 10/100/1000BASE-T 8ポート
SFP 100BASE-FX 2ポート
1000BASE-X
スイッチ機能 スイッチング容量 20Gbit/s
バケット転送能力 14.8Mpackets/s
VLAN ポートベースVLAN、タグVLAN
VLAN数:4094
MACアドレス登録数 16000個
経路切替機能 AQR++による高速経路切替(切替時間 50ms以下:SFPポート使用時)、最大256段
STP(IEEE802.1D)、RSTP(IEEE802.1w)
マルチキャスト機能 IGMPスヌーピング(v1/v2)
ストームコントロール ブロードキャスト、マルチキャスト、宛先不明ユニキャスト
その他 ポートミラーリング
QoS機能 優先制御 8レベル(ポート/CoS単位:IEEE802.1p)、スケジュールモード (SP/WRR/DRR)
管理機能 管理プロトコル SNMP v1/v2c(MIB-Ⅱ、EnterpriseMIB、Trap)
保守インターフェイス シリアル(RJ-45)、Telnet
運用・保守機能 アクセス制限 パスワードによる本体装置へのアクセス制限
設定・ファーム更新 USB(外部起動/更新)、FTP
Syslog
時刻校正 SNTP
アラーム接点 2点(ポート、温度、SFP光送受信レベル、ハード異常)
耐環境性 産業用EMS
(IEC61000-4)
腐食性ガス対策
(硫化水素、塩素)

(NA2011A-C1)※1
外形寸法 210(W)×42(H)×200(D)mm(突起物除く)
質量 1.3kg以下
構造 ファンレス、通風孔レス
動作温度 -20~+60℃
動作湿度 10~95%RH(結露なきこと)
電源 定格電圧
(動作範囲)
AC100V 50/60Hz
(AC90V~110V)
DC24V
(DC20V~28V)
DC48V
(DC40V~57V)
消費電力 30VA以下 16W以下 16W以下
省エネ法表示項目※2 区分 A
測定時ポート速度とポート数 1Gbit/s:10ポート
最大実効伝送速度
(1518バイト)
10.0Gbit/s
エネルギ-消費効率※3 1.5W/(Gbit/s) 1.5W/(Gbit/s) 1.4W/(Gbit/s)
その他 FL-net用推奨HUB
RoHS対応製品※4

※1:腐食性ガス対策品は、形名の最後にオプションコード「C1」を指定してください。
※2:平成25年経済産業省告示第269号の省エネ法(エネルギーの使用の合理化等に関する法律)に基づく表示事項です。
※3:省エネ法で定める方法により測定した消費電力を、省エネ法で定める方法により測定された最大実効伝送速度で除したものです。
※4:含有禁止物質、条件付含有禁止物質を含有していない部材で構成されており、またそれらの部材及び製品組立において使用禁止物質を使用しておらず、欧州RoHS指令の6物質について非含有の検証がされた製品です。

  • 本製品には、Linuxが含まれています。
  • お客さまには、これらのソフトウェアのソースコードを入手、改変、および再配布する権利があります。
  • ソースコードのご要求は、ページ内の「お問い合わせ」からご依頼ください。
  • なお、ソースコードの内容等についてのご質問にはお答えできませんので、予めご了承ください。

オーダリングインフォメーション

形名 品名 詳細
NA2011A 産業用イーサネットスイッチ 電源 AC100V
NA2011A-C1 電源 AC100V/腐食性ガス対策品
NA2012A 電源 DC24V
NA2013A 電源 DC48V

オプション

形名 品名 詳細
NY02011A 産業用SFPモジュール(100BASE-FX) 伝送距離:15kmクラス SMF用
NY02012A 産業用SFPモジュール(100BASE-FX) 伝送距離:40kmクラス SMF用
NY02013A 産業用SFPモジュール(100BASE-FX) 伝送距離:80kmクラス DSF用
NY02014A 産業用SFPモジュール(100BASE-FX) 伝送距離:2kmクラス MMF用
NY02021A 産業用SFPモジュール(1000BASE-SX) 伝送距離:550mクラス MMF用
NY02022A 産業用SFPモジュール(1000BASE-LX) 伝送距離:5kmクラス SMF用
NY02023B 産業用SFPモジュール(1000BASE-LE) 伝送距離:40kmクラス SMF用
NY02024A 産業用SFPモジュール(1000BASE-LR) 伝送距離:80kmクラス DSF用
NA2000-M001A 盤内取付金具 取付用小型金具
NA2000-M002A ラックマウント金具 19インチラック用金具
NA2000-M003A キャップセット SFP、USB、コンソール、各ポート用キャップ
NY01006A 耐寒性AC電源コード 追加購入用
NY06004A コンソールケーブル スイッチ側:RJ-45、端末側:D-sub 9pin
NY10002A1 USBメモリ(8GB) 産業用USBメモリ
FAQ
資料ダウンロード

カタログ

資料

  • アンリツテクニカル No.90(March 2015)産業用イーサネットスイッチの開発(PDF:1.98MB)
  • 産業用イーサネットスイッチ販売事例(PDF:4.32MB)

マニュアル

以下のマニュアルをダウンロードしていただけます。こちらからアンケートへのご協力をお願いいたします。

  • NA2000シリーズ 取扱説明書 - 第5版 2017/5/31発行(PDF:7.22MB)
  • NA2000シリーズ コマンドリファレンス - 第3版 2017/5/31発行(PDF:2.34MB)
  • NA2000シリーズ コンフィギュレーションガイド - 第4版 2017/5/31発行(PDF:5.35MB)
