基本仕様
| 項目 |
備考 |
| 入力データ |
充放電電源が出力する性能試験データ（CSV形式） |
|
| 対応充放電電源 |
高砂製作所 RBTシリーズ、RZシリーズ |
左記以外の対応充放電電源はお問い合わせください |
| 表紙シート |
アンリツ指定フォーマットで出力 |
|
| 画像シート |
1シート記載画像数 |
1/2/4/6 |
コメント欄あり／なし選択 |
| 対応ファイル形式 |
JPEG（.jpg）/ PNG（.png）/ BITMAP（.bmp） |
|
| グラフシート |
掲載可能グラフ |
容量経時劣化 X軸：試験時間（sec）、Y軸：容量(Ah) |
コメント欄あり／なし選択 |
| 電流変化 X軸：試験時間（sec）、Y軸：電流(A) |
|
| 電圧変化 X軸：試験時間（sec）、Y軸：電圧(V) |
|
| 1シート記載グラフ数 |
2 |
コメント欄あり／なし選択 |
| 備考シート |
内部コメント記載用の空シート |
|
| シート数上限 |
PCの性能による |
|
| 報告書出力形式 |
Excel形式（.xlsx） |
|

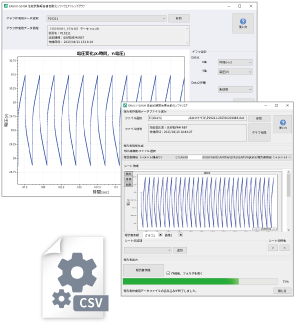

トレンドグラフ仕様
| 項目 |
| グラフ種別 |
折れ線 |
| 作成可能グラフ |
容量経時劣化 X軸：試験時間（sec）、Y軸：容量（Ah） |
| 電流変化 X軸：試験時間（sec）、Y軸：電流（A） |
| 電圧変化 X軸：試験時間（sec）、Y軸：電圧（V） |
| 電流電圧変化 X軸：電流（A）、Y軸：電圧（V） |
| グラフ操作 |
グラフ全体の拡大・縮小 |
| X軸の拡大・縮小 |
| Y軸の拡大・縮小 |
| 規格線の描画 |
最低動作環境
| OS |
Microsoft Windows 10 Home（x64） バージョン21H2以降
Microsoft Windows 10 Pro（x64） バージョン21H2以降
Microsoft Windows 10 Enterprise（x64） バージョン21H2以降
Microsoft Windows 11 Home バージョン22H2以降
Microsoft Windows 11 Pro バージョン22H2以降
Microsoft Windows 11 Pro for Workstation バージョン22H2以降
Microsoft Windows 11 Enterprise バージョン22H2以降 |
| CPU |
2 GHz |
| メモリ |
4 GB |
| ハードディスク |
64 GB |
| モニタ解像度 |
1024×768ドット |
| 必要ソフトウェア |
Excel for Microsoft 365、PDFファイル閲覧ソフト |
※：動作にはMicrosoft .NET 6.0（.NET デスクトップランタイム 6.0.4以降）が必要です。
※：本ソフトウェアはクラウドストレージへのファイルの読み込み、書き込みは未対応となります。
オーダリングインフォメーション
| 形名 |
品名 |
備考 |
| EX6101A |
バッテリテストソリューション基本ソフトウェア |
|
| EX6101-L001A |
基本ソフトウェア 永続ライセンス |
操作PCの台数分必要 |
| EX6101-S010A |

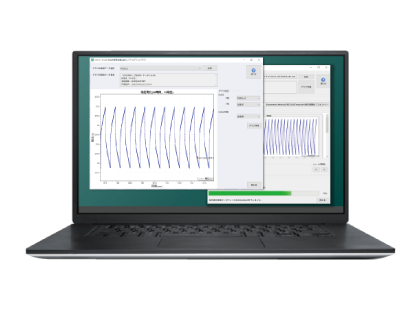

性能試験報告書自動化ソフトウェア |
|
| EX6101-L011A |
性能試験報告書自動化ソフトウェア 永続ライセンス |
どちらか一方を選択
接続する充放電電源の台数分必要（最大10台） |
| EX6101-L012A |
性能試験報告書自動化ソフトウェア 1年ライセンス |
