仕様
| 形名 |
EF7102A |
| 制御可能帯域幅 |
1kbit/s ～ 10Gbit/s※1 |
| シナリオ |
最大数 |
40,000※2 |

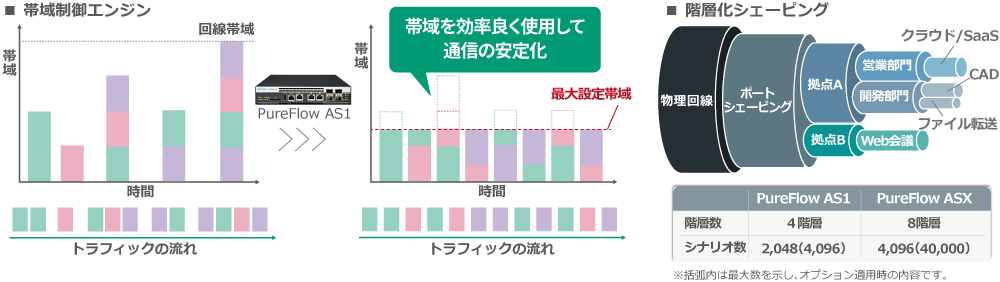

| 最大階層数 |
8 |
| 種別 |
集約/ 個別/ 廃棄/ 転送 各モード |
| 最大フィルタ数 |
40,000 |
| ルールリスト |
最大グループ数 |
1,024 |
| 最大エントリ数 |
512/ グループ 全体 64,000 |
| 最大IP アドレス数※3 |
全体 2,560,000 |
| 最大フロー数 |
5,120,000 |
| インタフェース |
Network ポート |
SFP／SFP+ × 4ポート |
| Ethernetポート |
RJ45(10/100/1000BASE-T) |
| コンソールポート |
RJ45(RS-232C) |
| USB ポート |
USB2.0 × 1 |
| SD カードスロット |
SD × 1 |
| VLAN 対応 |
VLAN Tag(IEEE802.1Q)、QinQ(IEEE802.1ad) |
| 最大フレーム長 |
Network ポート |
2,048 バイト（デフォルト）／ 9,208 バイト 切り替え |
| Ethernet ポート |
1,518 バイト |
| フロー識別 |
Bridge-control フィルタ |
宛先MAC アドレス固定 |
| Ethernet フィルタ |
VLAN ID, COS, 2 レベルVLAN ID, 2 レベルCOS, Ethernet Type/Length |
| IPV4 ／ IPV6 フィルタ |
VLAN ID, COS, 2 レベルVLAN ID, 2 レベルCOS, 宛先IP アドレス, 送信元IP アドレス, TOS, プロトコル, 宛先TCP ／ UDP ポート, 送信元TCP/UDP ポート |
| QoS 設定 |
8 レベル優先度, 最大／最小レート, バッファ量 |
| リマーキング機能 |
あり |
| ネットワーク管理 |
システムインタフェース（Ethernetポート/Network ポート経由） |
Ping, Traceroute, Telnet, SSH, RADIUS, SNTP, SYSLOG, SNMP(IPv4 のみ), WebAPI, WebGUI, トラフィック分析 |
| 障害対策 |
リンクダウン転送、自動リブート |
| ネットワークバイパス機能 |
なし |
| トップカウンタ機能 |
あり |

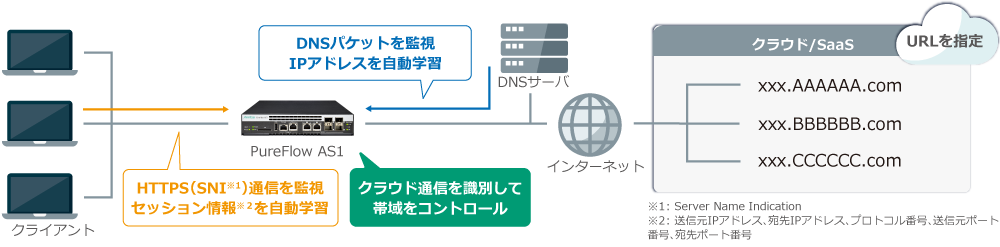

| ドメインフィルタ機能※3 |
DNS メッセージによるIP アドレス学習機能、またはSNI 識別によるセッション情報学習機能 |
| DDoS制御機能※4 |
UDPフラッド、ICMPフラッド等ボリューム型攻撃の検知・制御 |

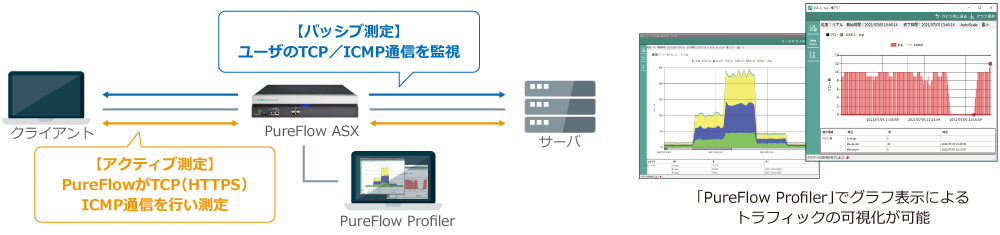

| トラフィック分析機能 |
あり※5 |
| 電源 |
AC100V-AC127V、AC200V-AC240V 50/60Hz ± 2Hz |
| 消費電力 |
120VA 以下、85W 以下 |
| 環境条件 |
動作温度／動作湿度 |
0 ～ 40℃／ 20 ～ 80％（結露なきこと） |
| 寸法／質量 |
436(W) × 88(H) × 370(D)mm（突起物は除く）／8.0kg 以下（電源ユニット２台実装時） |
| 安全規格 |
IEC 62368-1 |
| 妨害波規制 |
VCCI-A、JIS C 61000-3-2 |
| 含有化学物質 |
EU RoHS指令準拠 |
※1：標準時は1Gbit/sまで制御可能です。2Gbit/s、4Gbit/s、10Gbit/sへの拡張は、別途オプションライセンスが必要です。
※2：標準時は4,096シナリオまで可能です。10,000、40,000シナリオへの拡張は、別途オプションライセンスが必要です。
※3：最大 IP アドレス数は、ドメインフィルタ機能により学習可能な IP アドレスの最大数です。ドメインフィルタ機能を使用する場合は、別途オプションライセンスが必要です。
※4：検知・制御対象の攻撃種の詳細は、取扱説明書をご参照下さい。DDoS制御機能を使用する場合は、別途オプションライセンスが必要です。
※5：分析結果の可視化には、NF7202A PureFlow Profilerが必要です。
オーダリングインフォメーション
本体
| 形名 |
モデル |
備考 |

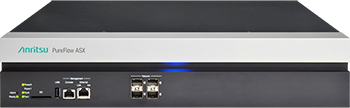

| EF7102A |
PureFlow ASX※1 |
最大転送帯域 10Gbit/s |
※1：AC電源ユニット1台と電源コード（定格125V）1本は添付されております。
オプション
| 形名 |
品名 |
備考 |
| EF7000-U001A |
AC 電源ユニット |
冗長用 |
| EF7000-U002A |
ファンユニット |
交換用 |
| NY02001A |
SFP+モジュール（10GBASE-SR） |
10Gbit/sのMMF用光モジュール |
| NY02002A |
SFP+モジュール（10GBASE-LR） |
10Gbit/sのSMF用光モジュール |
| NY02003A |
SFPモジュール（10/100/1000BASE-T） |
1Gbit/sのUTPケーブル用モジュール |
| EY02005A |
SFPモジュール（1000BASE-SX） |
1Gbit/sのMMF用光モジュール |
| EY02006A |
SFPモジュール（1000BASE-LX） |
1Gbit/sのSMF用光モジュール |
| NY10004A |
SD カード(8GB) |
当社動作保証品 |
| EY10002A |
SD カード(16GB) |
当社動作保証品 |
| NY06004A |
コンソールケーブル |
RJ–45/DB–9 アダプタケーブル |
| NY01004A |
AC電源コード（日本向け） |
定格125V 長さ3.0 m |
| EY01001A |
AC電源コード（日本向け） |
定格250V 長さ4.0 m
アウトレット側C14 プラグ |
ソフトウェアライセンス
| 品名 |
形名 |
備考 |
| 帯域拡張ライセンス 2G |
EF7100-L211A |
帯域拡張ライセンス |
| 帯域拡張ライセンス 4G |
EF7100-L212A |
| 帯域拡張ライセンス 10G |
EF7100-L213A |
| 帯域拡張ライセンス 2G to 4G |
EF7100-L214A |
| 帯域拡張ライセンス 2G to 10G |
EF7100-L215A |
| 帯域拡張ライセンス 4G to 10G |
EF7100-L216A |
| シナリオ拡張ライセンス 10k |
EF7100-L221A |
シナリオ拡張ライセンス |
| シナリオ拡張ライセンス 40k |
EF7100-L222A |
| シナリオ拡張ライセンス 10k to 40k |
EF7100-L223A |
| ドメインフィルタ機能ライセンス |
EF7100-L231A |
機能追加ライセンス |
| DDoS制御機能ライセンス |
EF7100-L232A |
機能追加ライセンス |
