シミュレーション解析サービス

免許申請に必須のカバーエリア図を作成できる「KCAMP」や、精緻なエリア設計を可能とする「Wireless InSite」を使った電波伝搬シミュレーション結果をサービスとして提供します。干渉調整、エリア検証・設計のコンサルティングも行います。

免許申請シミュレーション

KCAMP

  • ローカル5Gの免許申請に必須のカバーエリア図を提供
  • 電波法関係審査基準に準拠
  • 「カバーエリア」と「調整対象区域」を表示

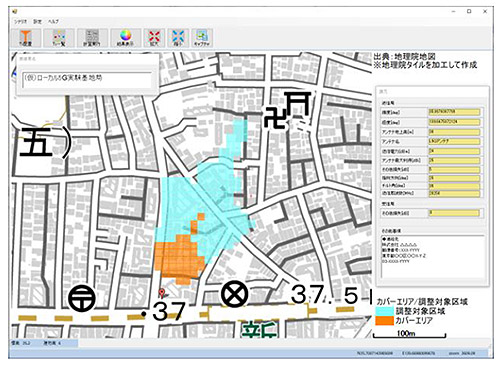

カバーエリア図は、サービス提供可能な電波強度の範囲を示す「カバーエリア」と、他者サービスに影響を与える可能性がある範囲を示す「調整対象区域」を記した図です。総合通信局が免許審査を行う際の判断材料とされる他、ローカル5G局間の干渉調整を行う際の資料としても利用できます。

免許申請シミュレーション

レイトレースシミュレーション

Wireless InSite

  • 精緻なエリア設計や干渉調整に有益なシミュレーション結果を提供
  • 構造物の遮蔽・反射・回折を3次元で考慮
  • 実環境に即した受信レベル分布を算出

ローカル5Gに用いられるミリ波帯やSub6 帯の電波は、ビル壁面の反射や、角部分の回折などにより、複雑な経路で各受信点に届きます。反射の影響で、想定以上に遠方まで電波が届くケースや、遮蔽の影響で基地局近辺にも関わらず不感地帯になることもあります。

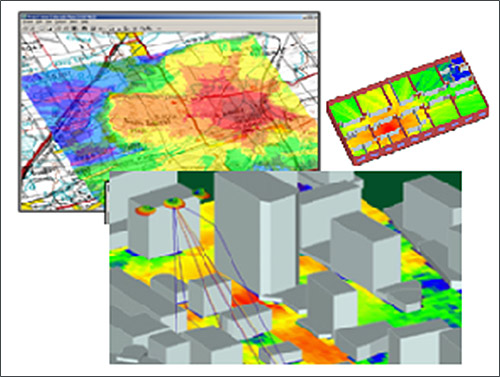

レイトレース法は、障害物による遮蔽、反射、回折の影響を考慮した複雑な伝搬経路をくまなく探し、それらの電力を合算して受信電力を算出します。実環境に即した伝搬状況を可視化できるため精緻なエリア設計や干渉調整に利用できます。
