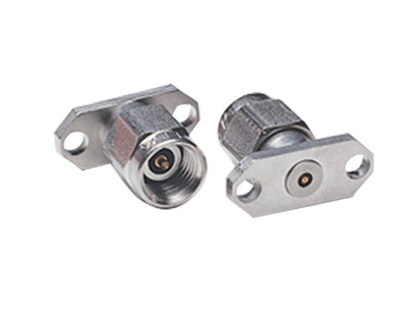

K 型陽性凸緣啟動器

K103M-R

Overview

K103M-R 可與 K100 珠子或 K100B 密封式珠子緊密結合。

中心插針與微電路之間的連接可通過多種方式之一完成。
Anritsu 提供了三種不同的應力消除觸體。（"滑動觸體"）。所有這些觸體都能夠在溫度變化、撞擊或振動發生時對連接提供保護。

K110-1 觸體適用於跡線寬度為 0.15 mm 的微帶和共平面波導。

K110-2 適用於跡線寬度為 0.41 mm 的帶線。

K110-3 適用於跡線寬度為 0.41 mm 的微帶。

當與共平面波導配合使用時，某些工程師會採用插針重疊設計，這樣即可將插針直接焊接到跡線上。利用帶式焊接技術可將插針連接到跡線上。也可使用銀膠連接插針與跡線。

有多種手動安裝珠子與接頭的工具。

規格

The K103M-R 取代了 K103M

K103M-R 符合 RoHS 規定。其鉛、汞、鎘、六價鉻、多溴聯苯和多溴聯苯醚的含量均低於歐盟指令 2002/95/EC 規定的最大濃度值 (MCV)。以下 RoHS 排放條款適用：鉛作為銅的合金元素，其含量可達 4% (40000PPM)（重量計）

"-R" 型號的產品中包含的所有材料均與已停產部件中的材料相同。僅僅在原型號後添加了 "-R"，以此表示其材料符合 RoHS 之規定。
