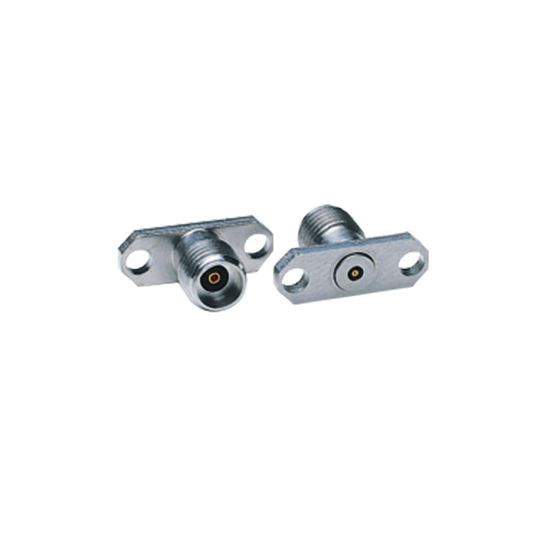

K 型法兰盘接头

K103F-R

概述
规格
资料库

Overview

描述
特征

K103F-R 可与 K100 珠子或 K100B 密封式珠子紧密结合。

中心插针与微电路之间的连接可通过多种方式之一完成。

Anritsu 提供了三种不同的微带弹性触片。（"滑动触体"）所有这些触体都能够在发生温度变化、撞击或振动时对连接提供保护。 K110-1 触体适用于迹线宽度为 0.15 mm 的微带和共平面波导，K110-2 适用于迹线宽度为 0.41 mm 的带线，而 K110-3 则适用于迹线宽度为 0.41 mm 的微带。
当用于共平面波导时，某些工程师会采用插针重叠设计，这样即可将插针直接焊接到迹线上。
利用带式焊接技术可将插针连接到迹线上。
也可使用银胶连接插针与迹线。

手动安装珠子与接头时所用的工具有多种。在焊接前使用 01-106 焊接夹具将珠子正确放置于外壳内。该工具还可与 K103M、K104F 和 K104M 配合使用。使用 01-104 钻头 & 丝锥套件在外壳内钻取所需的同心孔；在不使用微带弹性触片时就会使用此套件。当使用微带弹性触片时，可使用 01-108 钻头 & 丝锥套件执行此相同操作。

性能优异，频率最高达 40 GHz
18 GHz 以下，性能超过 SMA
可靠性极高
与 SMA、WSMA 和 3.5 mm 接头兼容
可在即有网络分析仪上进行全面测试

规格

K103F-R 取代了 K103F

K103F-R 符合 RoHS 规定。其铅、汞、镉、六价铬、多溴联苯和多溴联苯醚的含量均低于欧盟指令 2002/95/EC 规定的最大浓度值 (MCV)。

以下 RoHS 豁免项适用：铅作为铜的合金元素，其含量可达 4% (40000PPM)（重量计）。

"-R" 型号的产品中包含的所有材料均与已停产部件中的材料相同。仅仅在原型号后添加了 "-R"，以此表示其材料符合 RoHS 规定。
