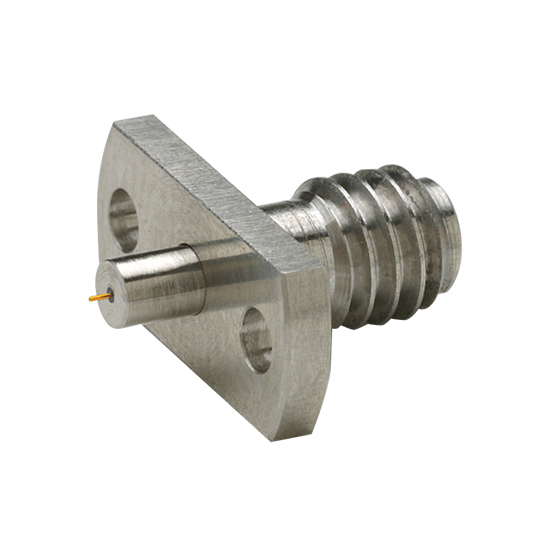

W1 Female 마운팅 커넥터, 플랜지 마운트

W1-103F

Overview

W1 2-홀 플랜지 Female W1 커넥터 중심 도선의 경우, 앞쪽 말단은 PPO® 비드를 통해 지지되고 뒷쪽 말단은 테플론 비드를 통해 지지됩니다. 중심 도선은 커넥터 밖으로 연장되므로 마이크로파 회로에 직접 핀 오버랩 연결을 수행할 수 있습니다.

DC-110GHz의 우수한 RF 성능

50ohm 임피던스

낮은 VSWR

표준 1mm 인터페이스

정확한 테스트 기능

라이브러리

팜플렛

팜플렛	릴리스 날짜
mmWave Coaxial Components W1 (1.0 mm) Components up to 110 GHz Quick Fact Sheet	2020/09/22

Datasheet

Datasheet	릴리스 날짜
W1 Connector, W1 Adapter, W1 Termination Technical Data Sheet	2020/09/14
RF & Microwave Connectors Declaration of Conformity	2017/06/09

application note

application note	릴리스 날짜
Advantages of Coaxial Connectors for Data Transmission over 100 GHz Application Note	2020/09/29

카탈로그

카탈로그	릴리스 날짜
Precision RF & Microwave Components Catalog	2020/09/01

순서 시트

순서 시트	릴리스 날짜
Connector Care Instruction Sheet	2019/10/08
W1-103F Connector Instruction Sheet	2018/05/01
W1 Connector Instruction Sheet	2010/01/28
W Connector Launches UT-47 Assembly Instructions	2002/11/08

회화

회화	릴리스 날짜
W1-103F Outline Drawing	2005/11/09

이미지
