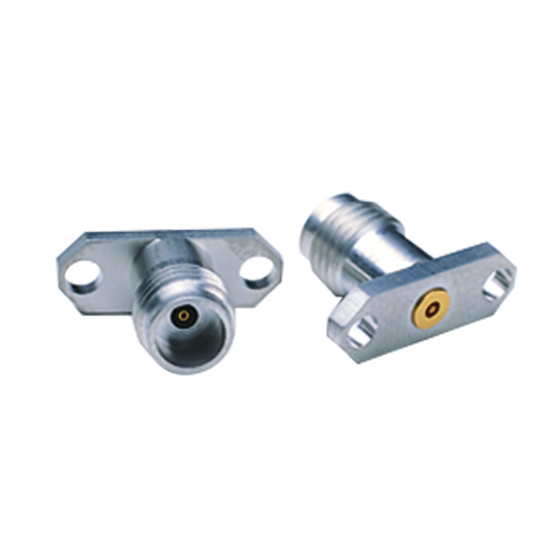

V103F-012는 V103F와 동일하지만, 이 커넥터는 0.30mm 글라스 비드 핀과 함께 사용할 수 있습니다.
중심 핀과 마이크로회로 연결은 여러 방법 중 하나로 수행될 수 있습니다.
Anritsu는 V110-1 응력 제거 접촉 ("미끄럼 접촉")을 지원하므로 온도 변화, 충격 또는 진동 발생 시 연결 보호 기능을 제공합니다. V110-1은 트레이스 폭이 0.15mm인 코플라나 도파관 및 마이크로스트립에 사용됩니다. 코플라나 도파관과 함께 사용할 경우, 일부 엔지니어는 핀을 트레이스에 직접 솔더링할 수 있는 핀-오버랩 설계를 사용합니다. 핀을 트레이스에 연결할 때 리본 본딩을 사용할 수 있습니다. 핀은 실버 에폭시를 사용하여 트레이스에 부착할 수 있습니다.
비드를 수동으로 설치하는 데 유용한 도구를 Anritsu에서 구입할 수 있습니다. 01-306 솔더링 비품을 사용하여 솔더링 전에 하우징에 비드를 올바르게 배치합니다. 01-304 드릴 & 탭 세트를 사용하여 하우징에 필요한 동심 홀을 간편하게 드릴링합니다. 응력 제거 접촉을 사용하지 않을 때 이 방법이 사용됩니다. 응력 제거 접촉을 사용할 때는 동일한 목적으로 01-108 드릴 & 탭 세트를 사용합니다. 플랜지는 2.2mm 나사나 2-56 나사를 사용하여 하우징에 고정합니다.
