O/E 보정 모듈

MN4765A

이 제품은 생산 중단되었습니다 대체 모델: MN4765B

개요
라이브러리

Overview

설명
기능

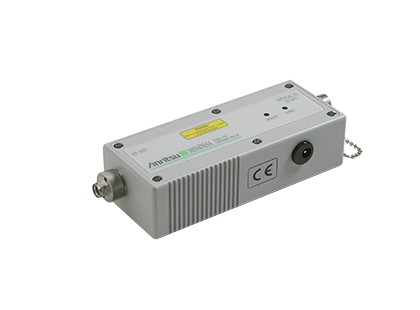

MN4765A는 특성화된 비증폭 광다이오드 모듈입니다. Anritsu MS4640B VectorStar Series VNA와 함께 광수신기로서 사용되어 매우 정확하고 안정적으로 65GHz까지 변조기(E/O)와 광수신기(O/E)의 광전자를 측정합니다.

MN4765A는 변조된 광신호를 전기적 신호로 변환하는 InGaAs 광다이오드로 구성되며 온도 및 바이어스 안정을 위한 추가 회로를 포함합니다. 이 광다이오드는 65GHz에 달하는 우수한 대역폭 응답과 0.7A/W의 통상적인 응답도를 나타냅니다. MN4765A는 NIST에서 유도한 보정 표준을 사용하여 크기와 위상 모두에서 1550nm에 대해 특성화되어 있습니다.

빠르고 정확한 광전자 측정- MS4640B VectorStar Series VNA는 MN4765A 모듈을 사용하여 보정하는 경우 E/O 및 O/E 구성요소와 하위 시스템의 오류 정정 전달 함수, 그룹 지연 및 반사 손실 측정을 지원합니다.
미국 국립표준기술원(NIST: National Institute of Standards and Technology)에서 유도한 65GHz까지의 특성화 - NIST에서 특성화한 주요 표준을 사용하여 크기 및 위상 특성화를 확보했으며 Anritsu 보정 연구실(Anritsu Calibration Lab)에서 보유하고 있습니다. 크기 및 위상 데이터는 모듈과 함께 디스켓으로 제공됩니다.
온도 안정화 - MN4765A는 열적으로 안정화되어 있어 온도에 따른 광다이오드 성능에서 드리프트를 제거합니다.
내부 바이어싱 - 광다이오드의 정확한 바이어스 전압이 내부에서 유지됩니다. 손쉬운 작동을 위해 다국가 외부 AC 어댑터가 포함되어 있습니다.
높은 선형성 - 50GHz에서 <0.5dB, 65GHz에서 <1dB인 전달 함수 측정 불확실성에 대해 +6dBm에 달하는 선형 작동 범위
높은 응답도 - 0.7A/W(통상)
