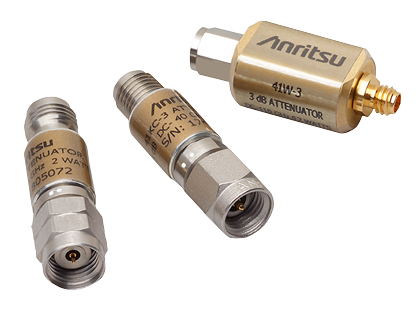

41 Series

Precision Fixed Attenuator

41 Series
overview

안리쓰 감쇠기는 41 시리즈 Gold Line(41 Series Gold Line)으로 고정 감쇠기 성능 및 신뢰성 표준을 정의합니다. Gold Line 모델은 정확한 특성화가 필수적인 계측 및 교정 실험실의 응용 분야에 사용할 수 있습니다. 각 항목에는 감쇠 및 SWR 보정 데이터가 제공됩니다. 또한 교정 데이터는 개별 장치에 대해 선택적으로 사용할 수 있으며 각 장치는 직렬화 됩니다. 감쇠 측정 설정에 Gold Line 감쇠기를 추가하면 측정 정확도가 향상됩니다.

41 시리즈는 사용자가 원하는 주파수 범위를 기반으로 제공됩니다. 41KB 시리즈는 최대 26.5GHz의 주파수 커버리지를 가지며 3.5mm 인터페이스와 호환되는 K connector®가 있습니다. 41 KC 시리즈는 DC에서 40GHz까지의 주파수 커버리지를 가지며 안리쓰의 특허 받은 K connector®도 탑재되어 있습니다. 더 높은 주파수 옵션의 경우 41VA 시리즈는 최대 70GHz의 적용 커버리지를 제공할 수 있습니다. 광대역 밀리미터 범위의 경우 41W 시리즈는 안리쓰 W1 Connector®를 사용하여 주파수 커버리지를 DC에서 110GHz로 확장할 수 있으며 1.0mm 인터페이스와 호환됩니다.

Gold Line Model Frequency
41KB-3 DC to 26.5 GHz
41KB-6
41KB-10
41KB-20
41KC-3 DC to 40 GHz
41KC-6
41KC-10
41KC-20
41VA-3 DC to 70 GHz
41VA-6
41VA-10
41VA-20
41VA-30
41VA-40
41W-3 DC to 110 GHz
41W-6
41W-10

  • 3, 6, 10, 20 dB Attenuation up to 40 GHz
  • 3, 6, 10, 20, 30, 40 dB Attenuation up to 70 GHz
  • 3, 6, 10 Attenuation up to 110 GHz
  • Low SWR, 1.28 Up to 40 GHz
  • SMA, 3.5 mm, 2.4 mm, 1.0 mm compatibility
  • Rugged and reliable K, V & W1 connectors
  • Low VSWR
