スパークプラグランチャコネクタ

W1-105F

製品概要
ライブラリ

概要

製品説明
特長

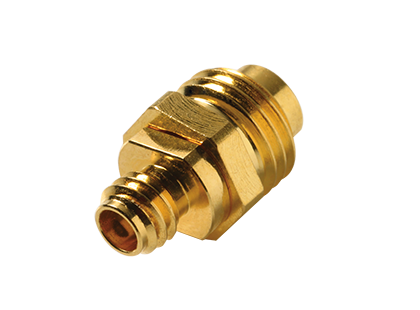

W1 コネクタのランチャ群には、オス（W1-105M）とメス両方のねじ込み式コネクタがあります。W1 コネクタは、K コネクタや V コネクタと同様、空気を誘電体としています。後ろ側にあるピンに優れた同心性と剛性を与えるために、中心導体の片側はアンリツが特許を持つ独自開発の低損失・高温のプラスチックビーズによって支えられ、反対側はテフロンビーズで支えられています。この中心導体がコネクタの後ろ側から伸びているので、マイクロ波回路へ直接ピンを重ねて接続することができます。W1 コネクタの後端はネジ山が切られているので、W1 コネクタをハウジングの壁にねじ込んで取付けることができます。

DC～110GHz で優れた RF 性能
50Ω インピーダンス
低 VSWR
標準 1mm インタフェース
正確な試験能力

ライブラリ

データシート

データシート	リリース日
RF & Microwave Connectors Declaration of Conformity	2017/06/09
W1 Connector, W1 Adapter, W1 Termination Technical Data Sheet	2004/04/17
W Connector Components Evaluation Kit Instruction Manual	1998/08/03

カタログ

カタログ	リリース日
Precision RF & Microwave Components Catalog	2019/12/16

手順シート

手順シート	リリース日
Connector Care Instruction Sheet	2019/10/08
Microstrip to Female Sparkplug Connector Launcher W1-105F, 0.8-105F	2018/05/23
W1 Connector Instruction Sheet	2010/01/28
W Connector W104 Instruction Sheet	2006/02/08
W Connector Launches UT-47 Assembly Instructions	2002/11/08
W Connector Components Evaluation Kit Instruction Manual	1998/08/03

図面

図面	リリース日
W1-105F Outline Drawing	2005/10/28

記事

記事	リリース日
0.8 mm Connectors Enable D-Band Coaxial Measurements Article	2019/04/16
