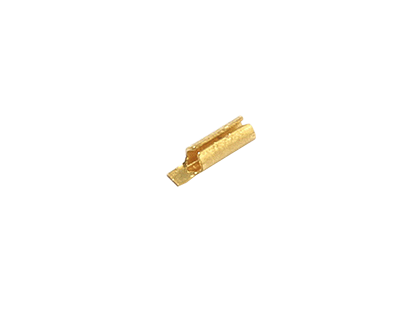

V110-1-R Stress Relief Contact

ストレスリリーフ コンタクト

V110-1-R
概要
スライディングコンタクト (滑り接触版) としても知られるストレスリリーフコンタクトは、V100 と V100B ビーズピンへの接続を簡素化するために設計されたものです。使用するには、ビ-ズピン全体に接触版を滑らせ、タブを回路トレースに付けます。

V110-1-R は、アルミナ基板のトレース幅 0.15mm マイクロストリップに接続するように設計されています。

V110-1 の取付説明書に、ギャップ溶接、ワイヤボンディング、または はんだ付けを利用してどのように接続 するかの説明があります。

アンリツは、1 つの工具だけでビーズ取付けに必要な同心円の穴すべてを開けることができるステップドリル キット 01-308 を販売しています。
また、このキットには、V102F-R または V102M-R スパークプラグランチャ コネクタを受けられるよう穴にネジ山を切るためのタップが含まれています。

Note: V110-1-10-R contacts are sold in multiples of 10 and should be ordered by customers who require 100 or more contacts delivered all in packages of 10. Customers who require 90 or less contacts in packages of 10 should order the V110-1-R part number.

  • 温度変化、衝撃、振動時に回路を保護する圧力緩和を提供
  • はんだ付けを必要とせず、0.24mm ピンへ優れた品質のマイクロ波接続を提供
  • 65GHz まで V コネクタで動作する設計
Specifications

V110-1-R は V110-1 の後継部品

V102M-R は RoHS 指令に準拠しています。この鉛、水銀、カドミウム、六価クロム、ポリ臭化ビフェニール (PBB)、ポリ臭化ジフェニルエーテル (PBDE) 含有量は、欧州連合の 2009/95/EC 指令による最大濃度許容値 (MCVs) 以下です。銅合金に含まれる鉛の含有率が重量比で 4% (40,000PPM) までの鉛は、RoHS 指令の適用除外です。

"-R" 型に含まれるすべての材料は、製造中止された部品に含まれていた材料とまったく同じです。RoHS 指令への準拠を示すために、"-R" の接尾辞を追加しただけです。
