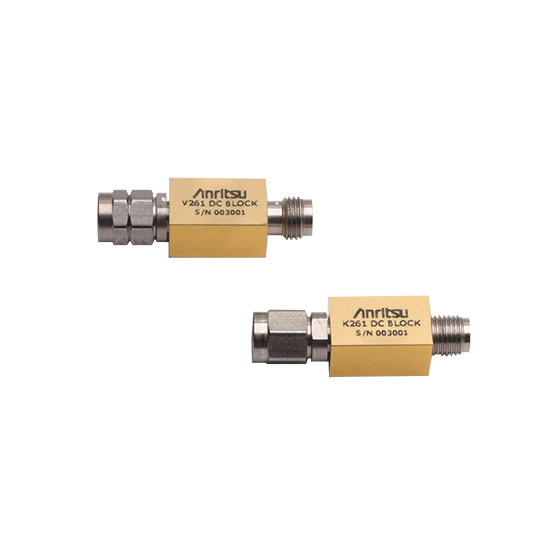

DC ブロック K261/V261 | アンリツグループ

概要

製品説明
特長

これら超広帯域な DC ブロックは、光通信やその他の高速パルス、データ、マイクロ波の用途に最適です。これらの DC ブロックは、あらゆる直流成分を除去しながら、交流駆動信号をデバイスに適用するよう設計されており、広い帯域幅、優れた低周波数応答、最小の挿入損失、平坦な群遅延を特徴としています。精密 K コネクタ® および V コネクタ® のインタフェースにより、広い帯域にわたって優れたインピーダンス整合が保証されます。1 年間の保証付きです。

光通信および高速パルスの用途に理想的
低い挿入損失：＜1.0dB （K261）、＜2.0dB （V261）
立ち上がり時間：＜7ps （K261）、＜5ps （V261）

規格

形名	K261	V261
周波数範囲 3dB BW	10KHz～40GHz	50KHz～65GHz
挿入損失	＜1.0dB 代表値	＜2.0dB 代表値
立ち上がり時間	＜7ps 代表値	＜5ps 代表値
群遅延	110 ±1ps 代表値	113 ±1ps 代表値
最大直流電圧	16VDC	16VDC
最大 RF パワー	1W	1W
コネクタ	RF 入力： K （m） RF 出力： K （f）	RF 入力： V （m） RF 出力： V （f）

規格は温度範囲 0～+70°C に適用されます。
