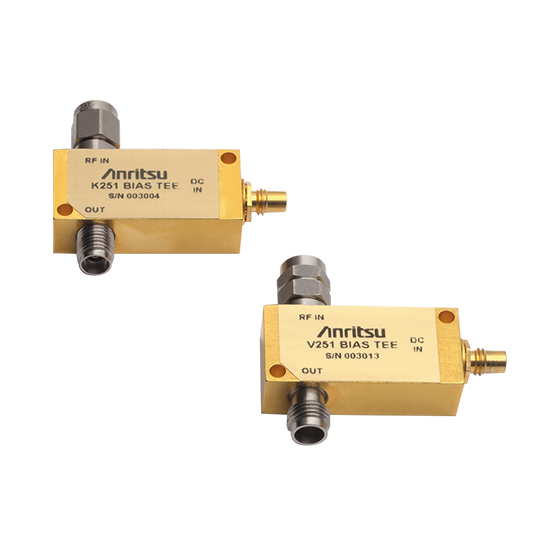

バイアス T

K251/V251

製品概要
規格
ライブラリ

概要

製品説明
特長

これら超広帯域なバイアス T は、光通信やその他の高速パルス、データ、マイクロ波の用途に最適です。これらのバイアス T は、デバイスに DC と RF 両方の駆動信号を 1 つの入力ポートから同時に印加するよう設計されており、速い立ち上がり時間、優れた低周波数応答、最小の挿入損失、平坦な群遅延を特徴としています。精密 K コネクタ® および V コネクタ® のインタフェースにより、広い帯域幅にわたって優れたインピーダンス整合が保証されます。1 年間の保証付きです。

光通信の用途に理想的
低い挿入損失
立ち上がり時間：＜5ps （V251）、＜7ps （K251）

規格

形名	K251	V251
周波数範囲 3dB BW	50KHz～40GHz	100KHz～65GHz
挿入損失	＜2dB （代表値）	＜2.5dB （代表値）
立ち上がり時間	＜7ps （代表値）	＜5ps （代表値）
群遅延	110 ±2ps （代表値）	113 ±2ps （代表値）
最大直流電流	100mA	100mA
最大直流電圧	16VDC	16VDC
最大 RF パワー	1W	1W
コネクタ	RF 入力： K （m） RF 出力： K （f）バイアス： SMC （m）	RF 入力： V （m） RF 出力： V （f）バイアス： SMC （m）

規格は最大の DC バイアス範囲と 0～+70°C の温度範囲に適用します。
