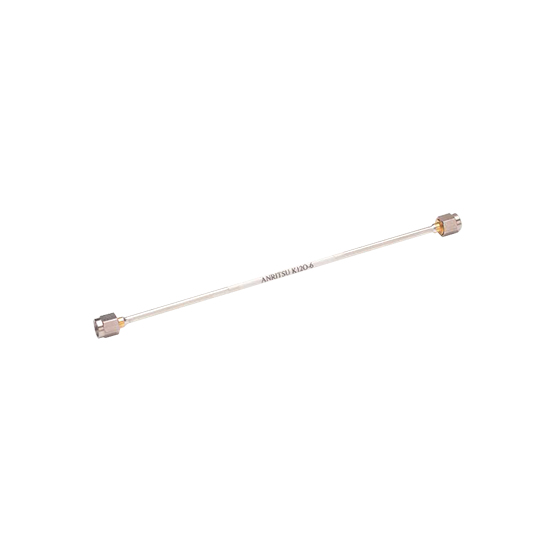

K120 Series RF Cable

RF ケーブル

K120 シリーズ

製品概要
規格
ライブラリ

概要

製品説明
特長

65 GHz までの周波数範囲。
N 型および K コネクタ®。

低損失・低 VSWR のケーブルベンディングサービスに関しては、アンリツにお問い合わせください。

K コネクタは SMA および 3.5 mm と互換
インピーダンス 50 Ω

規格

形名	周波数範囲 (GHz)	インピーダンス (Ohms)	長さ	コネクタ
K120MM	DC 〜 46	50	下表参照	K(m) - K(m)
K120MF	DC 〜 46	50	下表参照	K(m) - K(m)
K120FF	DC 〜 46	50	下表参照	K(f) - K(f)

ケーブル組立部品番号リファレンス

長さ	メトリックケーブル組立
cm	K120MM	K120MF	K120FF
5	K120MM - 5CM	K120MF - 5CM	K120FF - 5CM
10	K120MM - 10CM	K120MF - 10CM	K120FF - 10CM
15	K120MM - 15CM	K120MF - 15CM	K120FF - 15CM
20	K120MM - 20CM	K120MF - 20CM	K120FF - 20CM
25	K120MM - 25CM	K120MF - 25CM	K120FF - 25CM
30	K120MM - 30CM	K120MF - 30CM	K120FF - 30CM
35	K120MM - 35CM	K120MF - 35CM	K120FF - 35CM
40	K120MM - 40CM	K120MF - 40CM	K120FF - 40CM
45	K120MM - 45CM	K120MF - 45CM	K120FF - 45CM
50	K120MM - 50CM	K120MF - 50CM	K120FF - 50CM
60	K120MM - 60CM	K120MF - 60CM	K120FF - 60CM
70	K120MM - 70CM	K120MF - 70CM	K120FF - 70CM
80	K120MM - 80CM	K120MF - 80CM	K120FF - 80CM
90	K120MM - 90CM	K120MF - 90CM	K120FF - 90CM
100	K120MM - 100CM	K120MF - 100CM	K120FF - 100CM
125	K120MM - 125CM	K120MF - 125CM	K120FF - 125CM
150	K120MM - 150CM	K120MF - 150CM	K120FF - 150CM
