ストレスリリーフコンタクト

K110-3-R

製品概要
規格
ライブラリ

概要

製品説明
特長

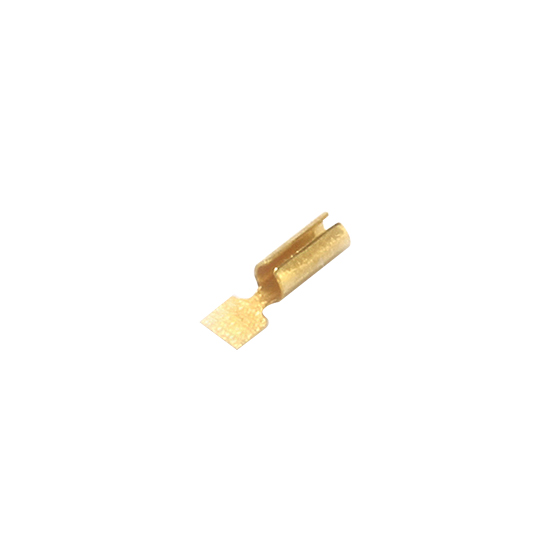

Stress relief contacts (also known as sliding contacts) are designed to simplify connection to the K100 and K100B bead pins. In use, the installer slides the contact over the bead pin and then attaches the tab to the circuit trace.

K110-3-R is designed to use with a 0.41 mm or larger, microstrip trace on Duroid®.

The installation note for K110-3 shows how to make connection using gap welding, wire bonding or soldering.

Anritsu sells a step drill, 01-108 which allows a machinist to create all the required concentric holes for bead installation using only one tool.

® Duroid is a registered trademark of Rogers Corporation

Note: K110-3-10-R contacts are sold in multiples of 10 and should be ordered by customers who require 100 or more contacts delivered all in packages of 10. Customers who require 90 or less contacts in packages of 10 should order the K110-3-R part number.

温度変化、衝撃、振動時に回路を保護する圧力緩和を提供
はんだ付けを必要とせず、0.30mm ピンへ優れた品質のマイクロ波接続を提供
40GHz まで K コネクタで動作する設計

規格

K110-3-R は K110-3 の後継部品

K110-3-R は RoHS 指令に準拠しています。この鉛、水銀、カドミウム、六価クロム、PBB、PBDE 含有量は、欧州連合の 2002/95/EC 指令による最大濃度値（MCVs）以下です。以下は RoHS 指令適用外です。銅の合金要素として含まれる鉛で、重量で 4% （40000PPM）までの鉛。

"-R" 型に含まれるすべての材料は、廃止された部品に含まれていた材料とまったく同じです。 RoHS 指令への準拠を示すために "-R" の接尾辞を追加しただけです。
