インラインケーブルコネクタ

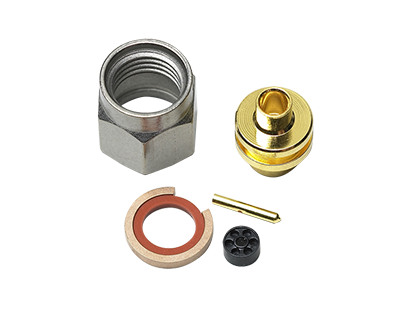

K101M-085

この製品は製造中止となっております。代替品の形名： K101M-085-R

製品概要
ライブラリ

概要

特長
製品説明

40GHz までの優れた性能
18GHz 以下で SMA を凌ぐ性能
卓越した信頼性
SMA、WSMA、3.5mm との互換性
既存のネットワークアナライザで完全な特性試験可能

K オス型のインラインケーブルコネクタ K101M-085 は、直径 2.16mm （0.085インチ）の V085 セミリジッド同軸ケーブル用で、DC から 40GHz にわたって優れた性能を発揮します。K101M-R と呼ばれるオス型のコネクタは、直径 3mm （0.118インチ）の K118 セミリジッド同軸ケーブルに使用されます。直径 3mm のセミリジッド同軸ケーブル用のメス型は、K101F-R です。

アンリツは、ケーブルへのコネクタの取付けを簡素化する工具を提供しています。

工具の 01-107M は、はんだ付け中に部品を固定するために使用されるはんだ付け金具で、10 個入りパッケージとなっています。
SC5296 は特別な K コネクタ® ケーブル組立金具で、V085 セミリジッド同軸ケーブルの中心導体の長さ測定とコネクタのビーズ取付けに使用します。この特製工具のご注文については、アンリツの担当者へお問い合わせください。

ライブラリ

カタログ

カタログ	リリース日
Precision RF & Microwave Components Catalog	2025/10/03

ユーザーガイド

ユーザーガイド	リリース日
Gauging Sets 01-161/162/163/164 User's Guide	1998/11/03

手順シート

手順シート	リリース日
RF and Microwave Connector Care	2022/07/26
Connector Care Instruction Sheet	2019/10/08
Male K Connector K101M-085/085-HT Instruction Sheet	2006/05/22
