34v series adapters

精密アダプタ

34 V シリーズ

製品概要
規格
ライブラリ

概要

製品説明
特長

34V シリーズ精密アダプタは、K または V コネクタと接続することで、正確な測定を可能にします。すべてのアダプタの特性は完全に規格化され、100% 試験済みですので、DC～65GHz の周波数範囲で低反射なので最適な位相性能が確保されています。

K コネクタ® 周波数範囲： DC～43.5GHz
V コネクタ® 周波数範囲： DC～65GHz
低 SWR
低挿入損失

規格

形名	周波数範囲（GHz）	コネクタ	SWR
34VK50A 34VKF50A	DC～43.5	V （m）-K （m） V （m）-K （f）	DC～40 GHz 1.3 >40～43.5 GHz 1.45
34VFK50A 34VFKF50A	DC～43.5	V （f）-K （m） V （f）-K （f）	DC～40 GHz 1.3 >40～43.5 GHz 1.45

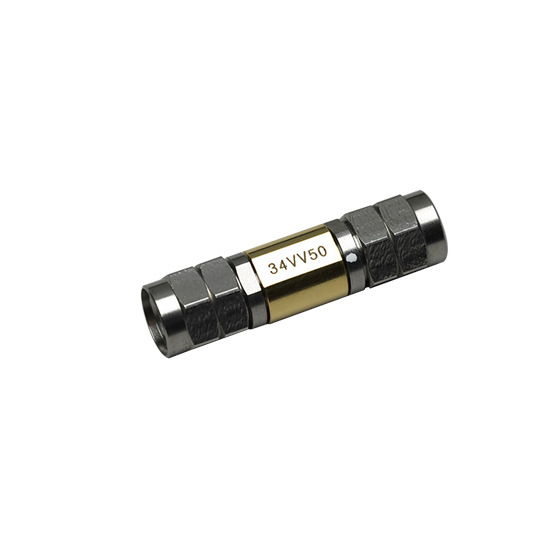

34VV50 34VVF50 34VFVF50	DC～65	V （m）-V （m） V （m）-V （f） V （f）-V （f）	1.5

温度範囲： -55～+125ºC
