32G Signal Integrity Test – Jitter/BERT/Emphasis

歡迎來到 32-Gbit/s 的殿堂

				Infiniband EDR (26G) 32G Fiber Channel High Speed Back Plane Active Optical Cable (AOC) Optical Interconnect
				100GbE(25Gx4) OTU4 (28Gx4) 32G DP-QPSK for Long Haul CEI-25G, CEI-28G-VSR CFP/CFP2, QSFP/QSFP2 Module Click Solutions

模組式架構滿足多通道誤碼率(BER)與抖動(jitter)量測需求

MP1800A SQA 為模組式誤碼分析儀並可外掛不同的模組 -

• 脈衝訊號產生器(PPG)可支援高品質、大振幅測試訊號輸出
• 誤碼偵測模組(ED) 具極佳的訊號偵測靈敏度，可提供準確的誤碼分析結果，並支援Bathtub和眼圖模擬分析功能
• 抖動調變模組(JMS) 可產生任意抖動模式，如SJ/RJ/BUJ/SSC，且可支援抖動容限(Jitter Tolerance)測試

高達32.1Gbit/s 之大範圍任意可調的測試速率

具備多通道測試訊號同步控制及同時誤碼量測

可自由選擇單一PPG/ED 模組上的測試通道數量

Anritsu 訊號完整度(Signal Integrity)測試方案可滿足各式應用需求

MP1800A Signal Quality Analyzer 新增加了32Gbps模組後，可以完整支援達32Gbit/s的光模組或是高速互連介面的實體層測試。與Synthesizer模組與抖動模組一併安裝後，不須外接訊號產生器(SG)即可架構完整的單機抖動測試環境。此外，結合MP1825B 4Tap Emphasis可提供高達28.1Gbit/s強大的訊號完整性測試。藉由更換模組及外接MUX/DENUX(MP1821A/MP1822A)，其支援之量測範圍更可進一步擴增至0.1 Gbit/s~56 Gbit/s。

Versatile signal integrity measurement functions

• TJ/DJ/RJ/Bathtub Jitter, Eye Diagram, Eye Margin auto-measurements
• 32.1 Gbit/s Jitter Tolerance tests  (using MU181500B, supports RJ/SJ/BUJ/SSC generation)
• 4-tap Emphasis signal generation up to 28.1 Gbit/s  (using MP1825B)
• Crosstalk testing with independent variable data skew per channel

Excellent signal quality and Rx sensitivity

• Low-jitter, High-quality waveforms
• Up to 3.5 Vp-p output amplitude enables direct-drive EML
• 50 mVp-p high input sensitivity Error Detector

Data patterns for various applications

• DQPSK, DP-QPSK Pre-coding
• Burst Signal tests
• Programmable data patterns up to 256 Mbit/channel CJTPAT, CJPAT, K28.5, etc.

POINT

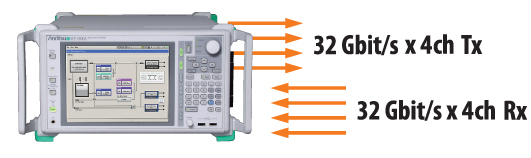

(1) 單機支援多達8通道的32Gbit/s測試

4通道PPG、4通道ED及 Synthesizer的配置，可單機測試具有4通道傳送/接收功能的待測物，有效節省研發成本與所需空間。

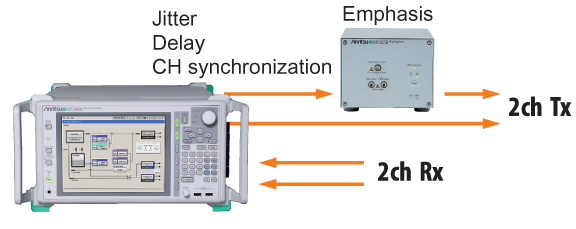

(2) 抖動(Jitter)，訊號延遲(Data Delay)， 4階 Emphasis(4Tap Emphasis)，架構訊

  號完整性分析

產生抖動、串音測試所須的訊號延遲及產生Emphasis訊號為執行高速互連介面訊號完整性分析的重要工具。MP1800A 支援雙通道PPG及ED模組，且具備抖動調變模組(Jitter modulator)、synthesizer模組及個別模組訊號可變延遲功能，並結合小巧的MP1825B 4Tap Emphasis，可在最接近待測物下測試，是最佳的解決方案。
