All-in-one Solution for Fast, High Sensitivity, Low Jitter Evaluation of Optical Modules

運用高靈敏度、高速取樣示波器、高品質輸出波形 PPG 和高輸入靈敏度 ED 的多合一光學模組評估

【影片】
介紹BERTWave MP2110A的影片,附旁白,長度3分3秒。 此影片說明BERTWave™ MP2110A的易擴展性與易操作性,以及取樣示波器和BERT的特色。
  • 250 ksamples/s可在約 5 秒內擷取 100 萬個樣本
  • -15 dBm Sensitivity以光學交換器等周邊裝置來測量衰減的光學訊號
  • Low Cost整合 BERT 與取樣示波器,可降低儀器的資金成本
  • All In One多合一最多 4 通道 28.2 Gbit/s BERT + 最多 2 通道光學取樣示波器

多合一 BERT 與取樣示波器

同時顯示 BER 測量結果與眼圖分析,所有可用於評估多通道光學模組與裝置的測量結果皆一目瞭然。

  • 多合一:BERT 與取樣示波器整合於同一機櫃
  • 可自由自訂的 BERT 與示波器選項及改裝選項

Measurement result screen for BER and Eye Pattern

輕鬆完成光學模組評估

簡易直覺的 GUI 設定和一目瞭然的全面性測量結果,方便進行光學模組評估

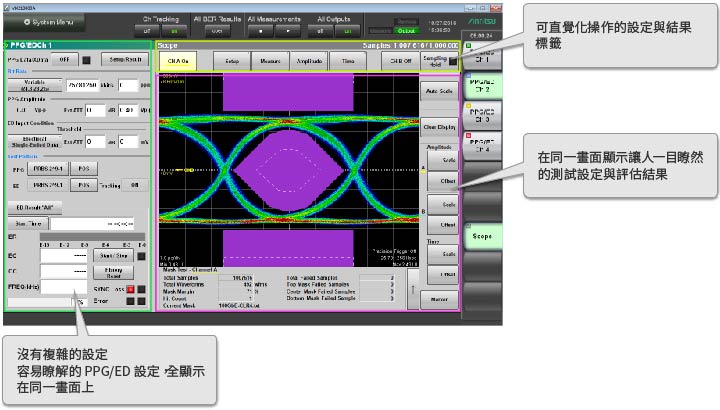

Setting operation of GUI and evaluation result screen

Positioning of BERT and Sampling Oscilloscope

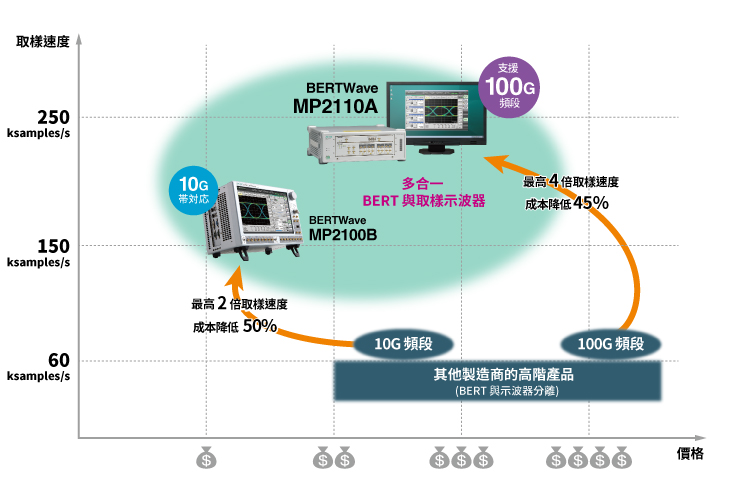

Position of Sampling Speed and Cost.

MP2110A/MP2100B BERTWave 系列為多合一的儀器,可測量光學模組與裝置的 BER 並分析眼圖。與傳統儀器不同,高速的多合一測量有助於降低基礎架構與生產成本,節省裝設空間,達到全面性的成本降低。瞭解這些產品從開發到設定新生產線的每個階段的資訊。

Sampling Oscilloscope Performance

The sampling oscilloscope features improve productivity as follows:

  • Higher throughput due to faster sampling speed
  • The adjustment time can be shortened to cut the time required to obtain measurement results.
  • Higher yields by using high-sensitivity O/E

In addition, PAM4 analysis, NRZ Jitter analysis, and built-in Clock Recovery Unit (CRU) options can be added.

BERT 效能

寬頻作業頻率

BERTWave MP2110A BERT 能以 24.3 Gbit/s 至 28.2 Gbit/s 的位元率運作,還可針對包括 10 GbE 和 100 GbE 等應用選擇性擴展,加入 9.5 Gbit/s 至 14.2 Gbit/s 的位元率。

  • 作業頻率:24.3 Gbit/s 至 28.2 Gbit/s 和 9.5 Gbit/s 至 14.2 Gbit/s(選項)
  • 25 mV(一般值)高靈敏度 ED,可針對通過 DUT 的低振幅訊號進行 BER 測量
  • 從 1/2/4 通道選擇所需通道
  • 低抖動 PPG(600 fs rms,一般值),DUT 高效能測量更準確

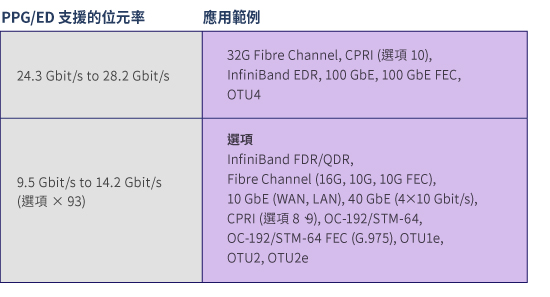

PPG/ED Supported Bit Rates and Application Example

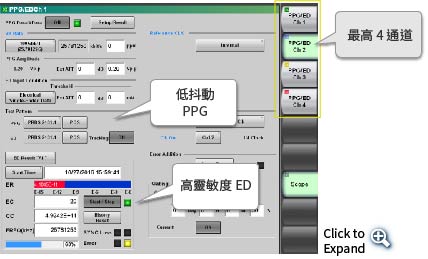

Evaluation screen of Low-jitter and High-sensitivity ED

此外,PPG 具備僅 600 fs rms(一般值)的低資料抖動,可支援光學模組與裝置的高精度 DUT 特性測量。ED 輸入靈敏度為 25 mV(一般值),可針對通過傳輸路徑的低振幅訊號測量 BER,有助於提高 DUT 產量。

PPG 一般波形

PPG Typical Waveform

25.78125 Gbit/s 電子回送波形(PRBS 31、振幅 200 mV、啟用精準觸發選項)
