功能

縮短測量時間

單機綜合 BER 及眼圖同步測量



fig1

同步進行 BER 及眼圖/脈衝示波器測量,使用單機綜測裝置減少一半投資成本,並縮短測量時間。使用追蹤功能能輕鬆設定多通道 BERT 及眼圖/脈衝示波器。



4 通道同步 BER 測量



fig2

使用內建的 All BER Result 功能,可支援 4 個通道的同步 BER 測量,將測試時間大幅縮短到舊款產品的 1/3 以下。



高速眼圖測試



fig3

高速取樣模式高速取樣支援快速遮罩測試 (約 8 秒*),縮短測量時間。
(*) 使用 PRBS31 測試圖 (連續) 於 10.3125 Gbit/s 位元率擷取 1,000,000 取樣點的一般值



高速眼圖遮罩餘裕度測試



fig4

可自動即時測量遮罩餘裕度,有助於縮短測量時間。



縮短測量時間



使用同步的 4 通道 BER 測量即高速取樣模式,可將測量時間大幅縮短到舊款產品的 80%。

fig5-e

舊款 1 為 2 通道 BERT 及取樣示波器的組合。
舊款 2 將 2 通道 BERT 及取樣示波器整合到同一個儀器內。
MP2100B 將 4 通道 BERT 及取樣示波器整合到同一個儀器內。
分別於 1E-3、1E-5、1E-7、1E-8、1E-9 及 1E-10,以 4 通道 × 10 Gbit/s,擷取 3 個點的 BER。
與1Msample擷取的波形相比較。





全面的測量功能

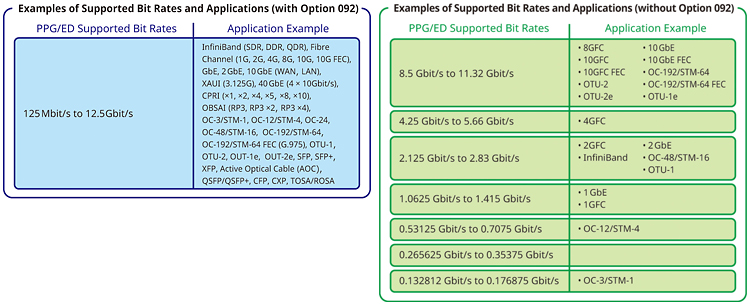

寬廣的作業頻率範圍



fig6-e

BERT 功能支援的位元率範圍由 125 Mbit/s 至 12.5 Gbit/s (使用選項 092),可支援100BASE-FX、GE-PON、CPRI、10GFC、OTU2等應用的評估量測。



眼圖分析



取樣示波器支援電介面 DC 至 25 GHz;光介面 DC 至 9 GHz,可支援多種應用量測。

時間與振幅量測項目
fig7

這些測試支援測量 0 與 1 位準、SNR、眼圖交點比率、眼圖放大、眼圖高度、眼圖寬度、抖動 p-p 值、抖動 RMS、消光比、上升和下降時間、工作週期失真及平均功率。此外,確認光傳輸接收模組特性時所需的消光比 (ER) 測量具備高準確度。

直方圖
fig8

測量指定區域的資料平均值、標準差及分佈,支援波形資料元件分析及故障診斷。





高品質波形 (PPG) 及高靈敏度輸入 (ED)

高品質波形 (PPG) 及高靈敏度輸入 (ED)



fig1

內建高品質波形 PPG (1 ps Jitter,一般值) 和高精度 (10 mVp-p) ED,可精確的量測 DUT 特性。

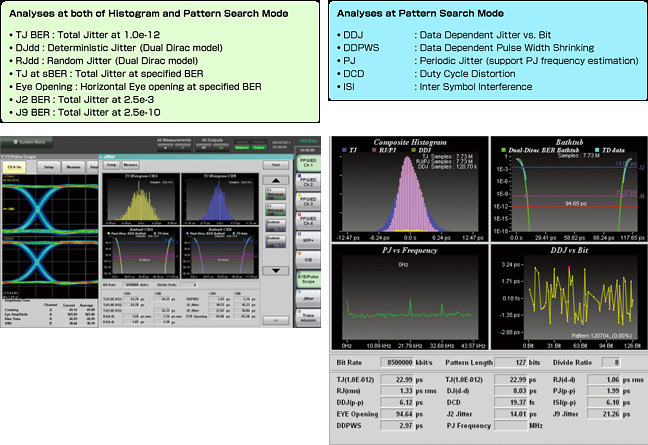

抖動分析功能

MX210001A 抖動分析軟體



符合應用需求的理想抖動分析解決方案,可由測量基本抖動分析的直方圖模式,或是詳細抖動分析的圖形搜尋模式選擇。

fig9-e

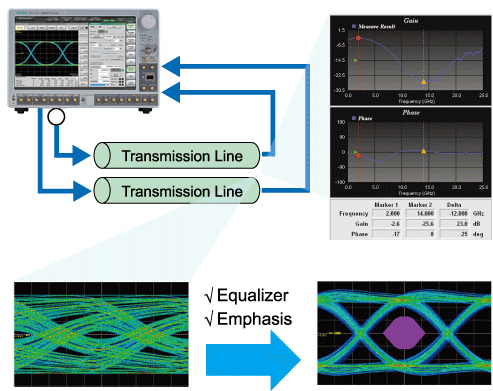

傳輸分析功能

MX210002A 傳輸分析軟體



利用傳輸分析 (S21 增益、相位) 功能及線性、濾波及加重計算進行波形模擬,並支援同步波形取樣及模擬。眼圖測量及眼圖遮罩測試功能也能同步使用。

fig10-e
