OTDR - 带触摸屏的ACCESS Master

适合每个人的简易OTDR操作

Anritsu OTDR, Access Master MT9085 Series

ACCESS Master MT9085系列保留了之前型号有用的旋钮和硬键操作,同时增加了一个8英寸宽屏触摸屏LCD,可实现直观的OTDR操作。使用一眼就能看出通过/失败测量结果评估的光纤可视化器功能支持有经验的工程师和新手进行高效的光纤安装和维护。

[视频] ACCESS Master MT9085系列2分51秒带背景音乐
此视频介绍了如何使用ACCESS Master MT9085系列光纤可视化器功能实时进行光纤定位规格。

可操作性
Select

性能
Select

可用性
Select

易于使用,用户友好的操作

有用的组合:触摸屏,旋钮和硬键

ACCESS Master MT9085系列使用内置的宽屏8英寸触摸屏,旋钮和专用硬键进行操作。后两者对于使用在工作规范中描述的需要手动操作的2点法和LSA(4点)法进行分析特别有用。另一方面,只需触摸屏幕并输入文件名即可轻松保存测量结果。压敏触摸屏甚至支持在不脱掉工作手套的情况下直接输入。

MT9085 Series, Touch Screen and Rotary Knob/ Hard key

快速了解光纤可视化器评估功能

光纤可视化器功能使用图标和通过/失败评估结果将光纤事件(远端,PON分光器,光学连接器,接头等)显示为易于理解的图形。通过触摸每个图标显示事件测量内容,使得光纤安装与维护即使对于初次现场工程师也能轻松工作。

MT9085 Series, Fiber Visualizer Function
MT9085 Series, Fiber Visualizer Function Error

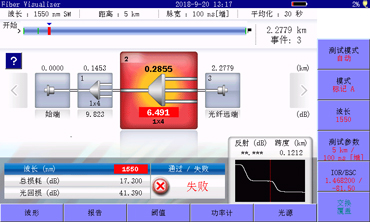

选择红色图标(表示已超过阈值)并单击“?”。将出现详细说明故障的可能原因的描述。

Fiber Visualizer自动设置最佳测量条件,以进行准确的事件检测和损耗分析。

一个显示屏上有三个测量功能

MT9085系列无需切换屏幕即可用做OTDR,可视光源测试和光功率计。

MT9085 Series, Simultaneous OTDR, Optical Power Meter and Visual Light Source Use

轻松的结果输入和保存

MT9085系列具有矩阵文件名输入功能,用于预先注册许多不同的关键字,使用一些触摸可以轻松输入文件名,并有助于防止文件名错误。

MT9085 Series, Easy Results Input and Saving

选择报告格式。

通常,测量结果必须以易于阅读的报告格式呈现。除了保存测量结果外,MT9085系列还可以捕获屏幕和创建PDF格式的报告,而无需PC。此外,可以通过WLAN,蓝牙和USB存储器接口与PC共享结果。根据测量结果,专业PC软件工具还可用于更详细的后台波形分析和报告。

MT9085 series, Reports
MT9085系列,报告
Waveform analysis and report preparation for NetWorks
使用NetWorks进行波形分析和报告创建

出色的OTDR可操作性

准确的事件检测

关键的OTDR功能是≤0.8m的优异短盲区和46 dB的高动态范围,支持从几米的短光纤到超过200 km的长距离光纤的测量。卓越的OTDR性能与独特的安立检测算法相结合,可实现事件的高精度检测,以及损耗和反射衰减测量。

MT9085 Series, Accurate Event Detection
MT9085 Series, Fiber Visualizer Function

使用两种扫描模式的实时测量

MT9085系列有两种模式:高速扫描模式,可检测光纤在短时间内(最短0.2秒)产生的偏移;高信噪比扫描模式,可抑制噪声的同时实现实时波形确认。这允许光纤立即检测到轻微的弯曲损耗。

MT9085 Series, Realtime Measurement on the high S/M sweep mode
MT9085 Series, Realtime Measurement on the high S/M sweep mode_Zoom

优化用于验证高达128分支数的PON分光器

许多OTDR声称能够测试基于分光器的无源光网络(PON),但MT9085以其他人希望的方式提供。凭借其高动态范围和快速数据采集,MT9085对于单个或间隔较短的级联分光器(最高可达业界领先的1×128分光数)提供无与伦比的分辨率。

Typical PON 1 × 64 count System Measurement from the customer premise.

其他功能包括:

  • 多芯光纤测量
  • 双向测量
  • 光通信检查功能
  • 保存最多50,0000个波形的数据
为现场工程师提供全面的强大功能。

适用于各种应用的光纤I&M

从核心网和城域网到移动网络,FTTH和数据中心

光纤用于大多数有线网络,并且正在安装许多新的光纤电路,尤其是移动网络和数据中心之间(DCI)。
使用MT9085系列简化了I&M的工作。

MT9085 Series, From Core and Metro Networks to Mobile, FTTH, and Data Centers

光纤评估

通常,使用光纤端面检查和光功率/光损耗测量和OTDR测量来评估光纤线路。一体化MT9085系列支持所有这些测试。

光纤端面检查
 MT9085 Series, Optical Fiber End-face Inspection
连接器套圈端面上的划痕和污垢是信号传输损耗和反射的主要原因,这严重降低了传输质量。此外,光纤端面需要检查和清洁,以确保精确的OTDR和光功率/光损耗测量。
MT9085 Series, Fiber Scope
将MT9085系列与视频检测探头G0306B外部选件(另售)配合使用,可支持端面检查。
光功率/光损耗测量
MT9085 Series, Optical power/ Loss Measurement
光功率和光损耗测量是确认光纤安装条件和故障状态的关键基本功能。OTDR测量模块用作输出激光的光源。内置于专用端口选件中的光功率计功能使用同一个测试仪支持光损耗测量(OLTS)。
OTDR测量
MT9085 Series, Fiber Visualizer Function
该系列中的型号支持与测量环境匹配的不同波长。光纤可视化器功能将光纤事件显示为图形图标,用于沿光纤长度一目了然地确认接头和连接器,并自动对光纤损耗和反射衰减进行通过/失败评估。此外,使用旋钮,硬键和标记操作的组合手动分析损耗和反射衰减,确保了与之前的ACCESS Master系列相同的易操作性。
可视光源测试
MT9085 Series, Visible Light Source
当监测光纤断裂时从光纤芯泄漏的光时,使用可视光源
