MP2110A 功能

缩短测量时间

节省时间

借助这款内置 BERT 和采样示波器的一体化仪器,可在显示眼图的同时立即捕获测量结果。因此,一眼就能看到评估多通道光学模块/装置所需的全部测量结果,大大缩短了测量时间。

提供高速采样,可快速完成眼图余量测试

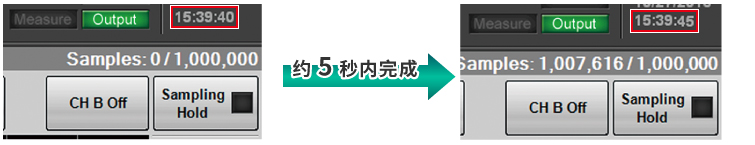

BERTWave MP2110A 可同时对 2 个通道执行高速采样,速率高达 250,000 采样点/秒。另外,内置的自动波罩余量测试功能只需约 5 秒就能捕获 100 万个 25 Gbit/s 信号样本,与上一代仪器相比,眼图分析时间大约缩短 65%。

Reducing Eye Pattern

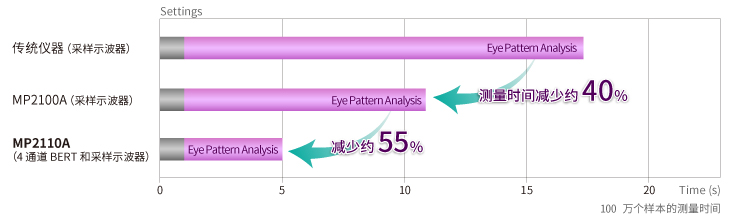

QSFP28 100 Gbit/s(25 Gbit/s × 4 通道)测量条件下的眼图分析时间比较

Comparison of Sampling Speed

更精确的性能

采样示波器性能

BERTWave MP2110A 采样示波器拥有测量 100 GbE 和 OTU4 等模块以及光学模块中光学装置所需的全部性能。

  • 带宽
    光学:35 GHz (SMF)、25 GHz (MMF)
    电学:40 GHz
  • 灵敏度:-15 dBm(典型值,SMF)
  • O/E 噪声:3.4 µW(典型值,SMF)
  • 固有抖动:200 fs rms(典型值)。(使用高精度触发选项)

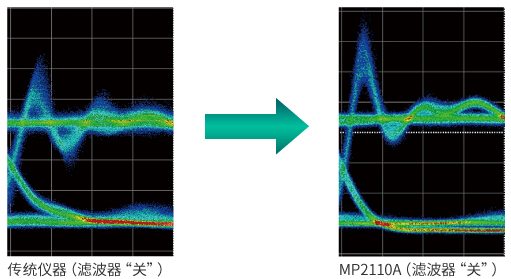

宽带 O/E 确保所捕获的直接调制光学信号和长途通信光学模块的特性比前几代仪器更加精确。

Accurate drawing due to Optical Module characteristics

而且,灵敏度高达 -15 dBm(典型值,SMF),在配备光开关等元件的测量系统中,即使这些元件可能导致信号衰减,也能测量 DUT 眼图和波罩余量。另外,采样示波器采样器的噪声为 3.4 µW(典型值,SMF),也可以安装典型值为 200 fs rms 的高精度触发选项。高性能确保测量精确,以提高生产线产量。

Mask Sensitivity
*当 模板余量(命中次数 0)达到 0% 时(根据光学噪声计算得出), 估算得出的光学功率

典型光学信号波形
典型光学信号波形

25.78125 Gbit/s 光学(LN 调制器)(PRBS 31,精密触发器选件“开”)
宽带工作频率

在标准配置下,BERTWave MP2110A BERT 以 24.3 Gbit/s 至 28.2 Gbit/s 的比特率运行。此范围可以选择性地扩展,以支持 9.5 Gbit/s 至 14.2 Gbit/s 的比特率,从而能够将其用于包括 10 GbE 和 100 GbE 在内的各种应用领域。

PPG/ED Supported Bit Rates and Application Example

出色的 PPG/ED 性能

BERTWave MP2110A PPG 的数据抖动低至 600 fs rms(典型值),可精确地测量光学模块、光学装置等的特性。另外,25 mV(典型值)ED 支持对产生路径传输损耗的低幅度信号执行 BER 测量,从而有助于提高 DUT 产量。


25.78125 Gb/s 电气回路波形(PRBS 31,幅度 200 mV,精密触发器选件“开”)

多用途测量功能

时间和振幅测试

支持的测量包括:0 电平、1 电平、SNR、眼图闭合率、眼图振幅、眼图高度、眼图宽度、抖动 p-p、抖动 RMS、消光比、上升时间、下降时间、占空比失真、平均功率、OMA 等。

眼图模板/模板余量测试

测试很简单,因为模板余量测试是自动执行的。此外,模板余量测试仅需约 1 秒钟,使得可在更短的时间里高速执行合规性测量,从而极大地提高了生产线的生产率。

  • 1 秒内自动测量
  • 实时余量测量
  • 模板可选计数与速率

直方图

利用组数据分布的平均值、 标准误差和散布情况进行波形数据成分分析,使排除故障更轻松。

参考跟踪功能

可将测得的波形数据保存下来供参考, 从而能够将当前的数据与之前的数据进行对比。

操作简便

借助每个通道的同步功能,只需设置 BERTWave MP2110A 的一个通道即可同时设置所有通道;而且由于可以更改每个通道的测试模式,所以执行有源光缆 (AOC) 和直接连接电缆 (DAC) 系统等多通道传输设备要求的串扰测试会变得容易。此外,支持多达 2 个通道的光学眼图分析。
而且,MP2110A 保留了 BERTWave 系列所有型号设置简单、界面易用的优势;向后兼容 MP2100B 的远程命令,确保仪器升级毫无烦忧。另外,内置 PC 带来的稳定运行确保在任何操作环境下都能获得出色的性能。

配置有效的测量系统

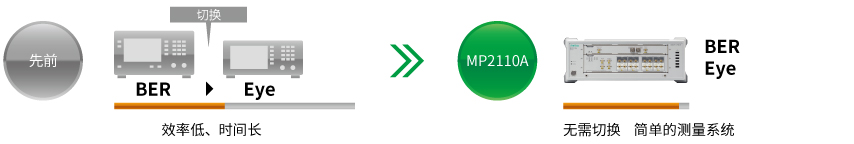

以前的测量系统极其复杂,因为需要单独使用 BERT 作为信号源,再使用采样示波器执行眼图分析。集成了 BERT 和采样示波器的一体化 BERTWave MP2110A 极大地简化了测量系统的配置。
由于 4 通道 BERT 和双通道采样示波器安装在一个机柜内,因此测量系统的配置和控制变得更加方便,能够同时执行多通道 QSFP28 等光学模块和光学装置的 Tx/Rx 测量。增加通道数可缩短多通道光学模块和装置的测量时间,否则各通道单独测量可能需要较长的测量时间。
